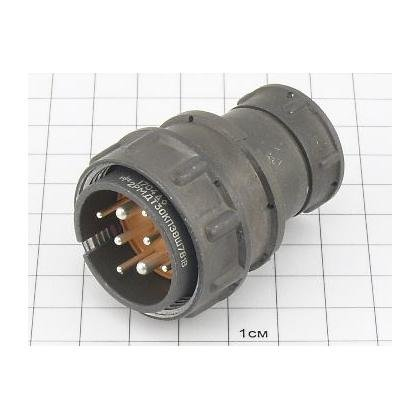

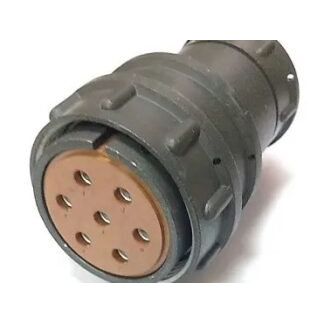

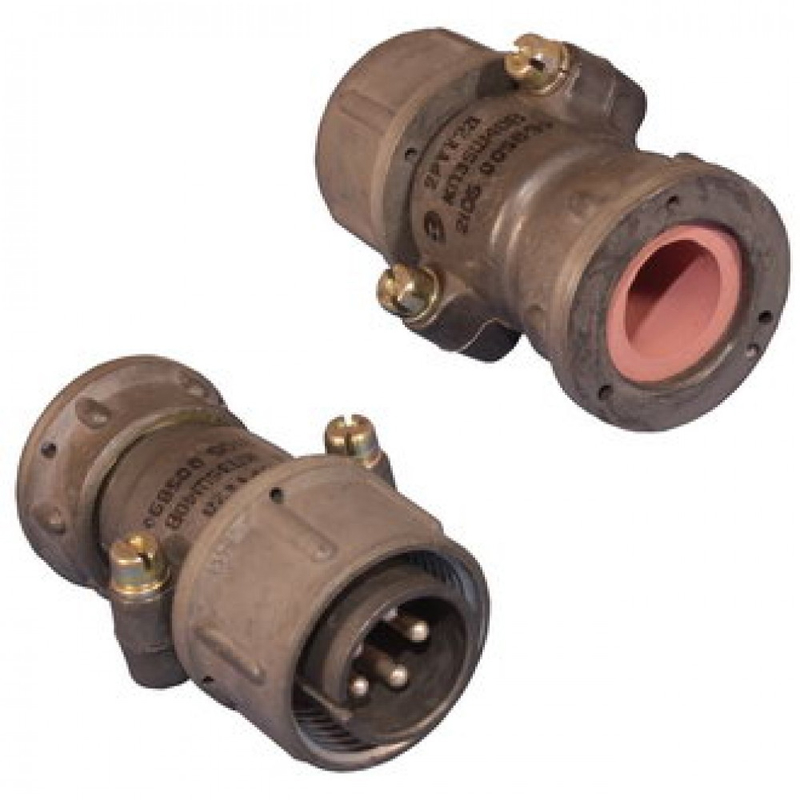

2РТТ48КПЭ7Ш2В — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Он относится к серии 2РТТ с резьбовым соединением, покрытием контактов серебром и монтажом пайкой, часто используется в радиоэлектронной и радиотехнической аппаратуре. +3

Обозначение

Структура индекса: 2РТТ — тип; 48 — условный размер корпуса; К — кабельный корпус; П — прямой патрубок; Э — гайка для экранированного кабеля; 7 — число контактов; Ш — вилка; 2 — сочетание контактов; В — всеклиматическое исполнение.​

Характеристики

Соединитель пылебрызгозащищённый, с минимальной наработкой 1000 часов при 500 циклах соединений-расчленений и сроком хранения 15 лет. Сопротивление изоляции не менее 1000 МОм, рабочая температура от -60 до +100 °С (смена до +180 °С), выдерживает пониженное давление 1,3×10⁻⁴ Па.

Применение

Применяется во всеклиматическом исполнении для внутренней установки в электро- и контрольно-измерительных приборах, соответствует ТУ ГЕ0.364.120.
