Назначение

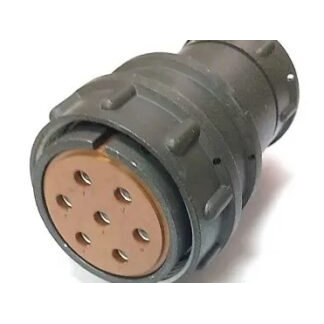

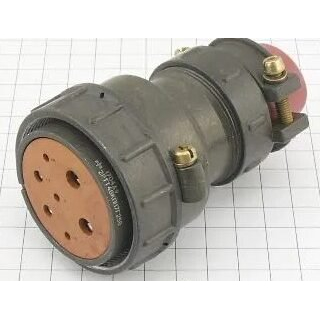

2РТТ48КПЭ7Г2В «5» — цилиндрический низкочастотный электрический соединитель всеклиматического исполнения. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в радиоэлектронной аппаратуре, электроприборах и контрольно-измерительных устройствах, где требуется надежное соединение электрических цепей в различных условиях эксплуатации.

Артикул изделия — 6641. Категория — 2РТТ48.

Конструктивное исполнение и маркировка

Изделие относится к серии 2РТТ. Условное обозначение раскрывает конструктивные особенности соединителя:

• 48 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 7 — количество контактов;
• Г — розетка;
• 2В — комбинация контактов и всеклиматическое исполнение.

Такое сочетание элементов обеспечивает удобство монтажа с кабельной стороны и совместимость с ответными частями серии 2РТТ48. Исполнение розетки с прямым патрубком и гайкой для экранированного кабеля позволяет использовать изделие в составе экранированных линий связи и цепей питания радиоэлектронной аппаратуры.

Технические характеристики

• Рабочий ток на контакт: от 20 до 200 А в зависимости от диаметра контакта.
• Рабочая температура: от −60 до +100 °C.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Вибрация: синусоидальная до 5000 Гц с ускорением 300 м/с² (30 g).
• Удар: до 10000 м/с² (1000 g) для одиночного действия.
• Количество сочленений-расчленений: не менее 500.
• Срок сохраняемости: 15 лет.

Рабочий ток определяется диаметром применяемых контактов, что позволяет подбирать соединитель под конкретную токовую нагрузку. Высокое сопротивление изоляции и стойкость к механическим воздействиям поддерживают стабильное соединение при вибрации и одиночных ударах.

Условия эксплуатации и применение

Соединитель рассчитан на эксплуатацию в экстремальных климатических условиях. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре +40 °C и при пониженном атмосферном давлении. Всеклиматическое исполнение позволяет применять его в аппаратуре, работающей в широком диапазоне температур и при значительных механических нагрузках.

Изделие имеет приёмку «5». Благодаря количеству сочленений-расчленений не менее 500 и сроку сохраняемости 15 лет соединитель подходит для длительной эксплуатации в составе радиоэлектронных устройств, электроприборов и контрольно-измерительного оборудования.
