2РТТ48КПЭ7Г25В 2015г «ОТК»

Цена: ПОД ЗАКАЗ

Технические характеристики

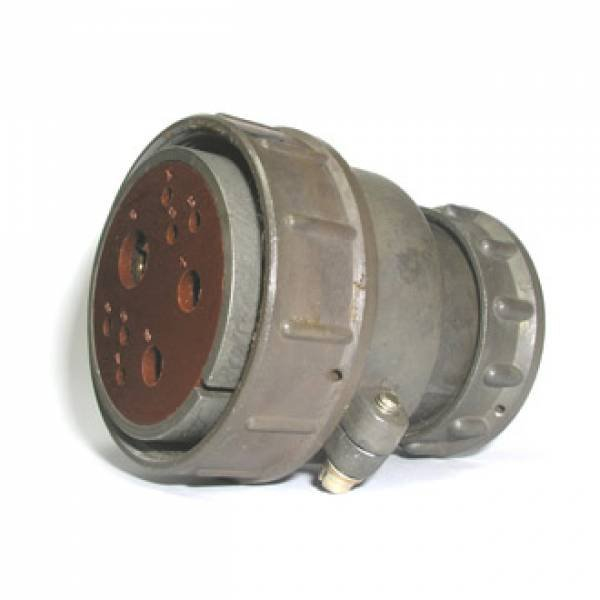

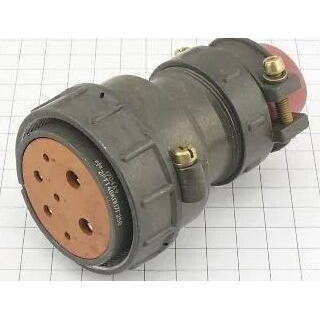

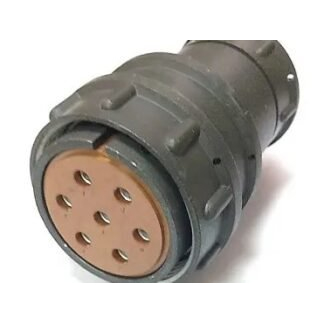

Соединитель 2РТТ48КПЭ7Г25В «ОТК» — это низкочастотный цилиндрический электро‑разъём, относящийся к серии 2РТТ советского/российского производства. Он предназначен для подключения и соединения электрических цепей в условиях повышенных требований по надёжности, в том числе в промышленной и специализированной аппаратуре.

Этот типоразмер используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Разъём рассчитан на работу в аппаратуре, где требуется механическая стойкость и устойчивость к внешним воздействиям (вибрация, пыль, брызги).

2РТТ48КПЭ7Г25В — негерметичный, но пылебрызгозащищённый соединитель с резьбовой фиксацией «ввинчивания» корпуса, обеспечивающий надёжный контакт и устойчивость к случайным разъединениям. Корпус выполнен из металла, изолятор обычно из карболита или аналогичного материала, монтаж — объемный, пайкой проводников.

Соединитель имеет всеклиматическое исполнение, работает в широком диапазоне температур воздуха примерно от −60 °C до +100 °C. Он рассчитан на многократные сочленения/расчленения (десятки и сотни циклов), имеет повышенную устойчивость к вибрации и влажности, что позволяет использовать его в бортовой и промышленной технике.

В обозначении «2РТТ» — тип соединителя, «48» — условный размер корпуса, «КПЭ» указывает на кабельный типоразмер с патрубком и гайкой, «7» — количество контактов, «Г25» — тип контактной схемы (сочетание гнёзд и штырей). Приёмка «ОТК» означает, что изделие прошло контроль и выпущено по установленным техническим условиям и стандартам качества, соответствующим данной серии.

Описание

Назначение соединителя

Соединитель 2РТТ48КПЭ7Г25В «ОТК» (артикул 6640) представляет собой низкочастотный цилиндрический электроразъём серии 2РТТ. Изделие предназначено для подключения и соединения электрических цепей в условиях повышенных требований по надёжности, в том числе в промышленной и специализированной аппаратуре.

Разъём используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Он рассчитан на применение в аппаратуре, где требуется механическая стойкость и устойчивость к внешним воздействиям, таким как вибрация, пыль и брызги.

Конструктивные особенности

Соединитель 2РТТ48КПЭ7Г25В «ОТК» имеет негерметичное, но пылебрызгозащищённое исполнение. Фиксация корпуса резьбовая, что обеспечивает надёжный контакт и устойчивость к случайным разъединениям.

Тип соединителя — 2РТТ.
Условный размер корпуса — 48.
Исполнение КПЭ — кабельный типоразмер с патрубком и гайкой.
Количество контактов — 7.
Контактная схема — Г25, сочетание гнёзд и штырей.

Корпус выполнен из металла, изолятор обычно из карболита или аналогичного материала. Монтаж объёмный, пайкой проводников. Такое исполнение обеспечивает стабильность соединения с ответными частями серии 2РТТ.

Эксплуатационные параметры

Изделие имеет всеклиматическое исполнение и работает в широком диапазоне температур воздуха примерно от −60 °C до +100 °C. Соединитель рассчитан на многократные сочленения и расчленения — десятки и сотни циклов. Он обладает повышенной устойчивостью к вибрации и влажности, что позволяет использовать его в бортовой и промышленной технике.

Применение в жёстких условиях подтверждается конструкцией разъёма и особенностями приёмки. Изделие сохраняет работоспособность при воздействии пыли и брызг, что важно для оборудования, эксплуатируемого вне стационарных помещений или в условиях производственных загрязнений.

Приёмка и качество

В наименовании указана приёмка «ОТК». Это означает, что изделие прошло контроль и выпущено по установленным техническим условиям и стандартам качества, соответствующим данной серии. Артикул 6640, категория 2РТТ48 и год 2015 фиксируют принадлежность к конкретной группе продукции и периоду выпуска.

Соединитель 2РТТ48КПЭ7Г25В «ОТК» предназначен для ответственного применения, где важна повторяемость характеристик и проверенное качество каждого экземпляра. Контроль ОТК подтверждает соответствие установленным нормам.
