Назначение

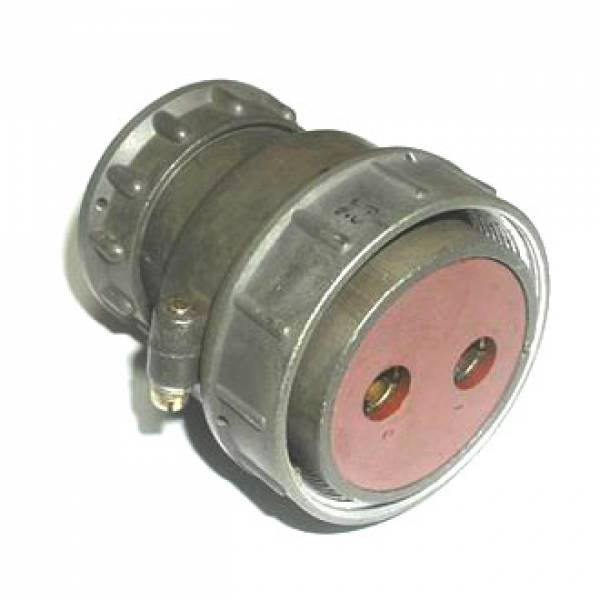

2РТТ48КПЭ2В — кабельная розетка из серии теплостойких пылебрызгозащищённых цилиндрических разъёмов нормальных габаритов. По каталожному описанию такие разъёмы предназначены для соединения электрических цепей с токовой нагрузкой до 200 А на контакт и напряжением до 700 В; амплитудное значение напряжения составляет до 850 В. Допускается работа с постоянным и переменным током частотой до 3 МГц, а также с импульсными токами.

Изделие применяется в электрических соединениях, где требуется пылебрызгозащищённое исполнение, теплостойкость и возможность эксплуатации в составе кабельных линий с экранированным кабелем. Обозначение предусматривает кабельный корпус, прямой патрубок и гайку для экранированного кабеля.

Расшифровка обозначения и конструкция

В обозначении серии и исполнения указаны следующие элементы:

• 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
• 48 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок.
• Э — гайка для экранированного кабеля.
• В — всеклиматическое исполнение.

В предоставленном каталожном описании для исполнения 2РТТ48КПЭ2Г24В дополнительно указано: 2Г — розетка с двумя контактами, 24 — сочетание двух контактов диаметром 9 мм. Для товара 2РТТ48КПЭ2В эти элементы в названии не приведены, поэтому количество и диаметр контактов следует уточнять по маркировке конкретного изделия.

Технические характеристики

Для каталожного исполнения 2РТТ48КПЭ2Г24В приведены следующие подтверждённые параметры:

• количество контактов — 2 шт. диаметром 9 мм;
• максимальный ток на контакт — 200 А;
• максимальный общий ток — 400 А;
• сопротивление контакта — не более 0,15 мОм;
• рабочая температура — от минус 60 до плюс 100 °С;
• вибрация — 1–5000 Гц при 30 g;
• метод монтажа — объёмный, пайка;
• материал контактов — латунь с серебряным покрытием;
• материал корпуса — алюминиевый сплав.

Разъём соответствует ТУ ГЕ0.364.120. Он предназначен для внутреннего монтажа и сочленяется с блочными вилками 2РТ-А или ШР.

Применение и монтаж

Изделие применяется в составе электрических цепей с кабельным подключением, включая цепи с повышенной токовой нагрузкой и требованиями к пылебрызгозащите. Всеклиматическое исполнение и теплостойкость позволяют использовать разъём в условиях, соответствующих заявленному диапазону температур и вибрационных нагрузок.

Монтаж выполняется объёмным способом с пайкой. Для сочленения предусмотрены блочные вилки 2РТ-А или ШР. При подборе исполнения необходимо учитывать точное обозначение изделия, количество и диаметр контактов, а также соответствие ТУ ГЕ0.364.120.

Примечание по данным карточки

В карточке товара указаны название 2РТТ48КПЭ2В, артикул 6633 и категория 2РТТ48. Производитель в предоставленных данных не указан. Технические параметры, относящиеся к контактам и общему току, приведены в каталожном описании исполнения 2РТТ48КПЭ2Г24В; для точной идентификации товара 2РТТ48КПЭ2В их следует сверять с маркировкой и сопроводительной документацией.
