2РТТ48КПЭ2Ш24В: кабельная вилка для силовых цепей в промышленном оборудовании

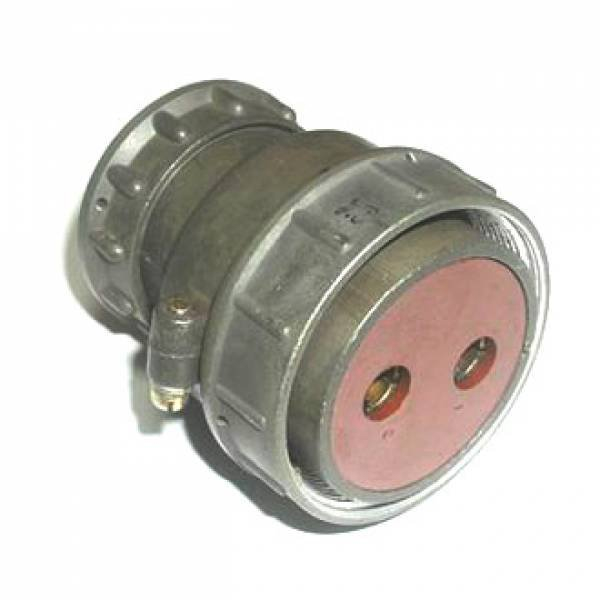

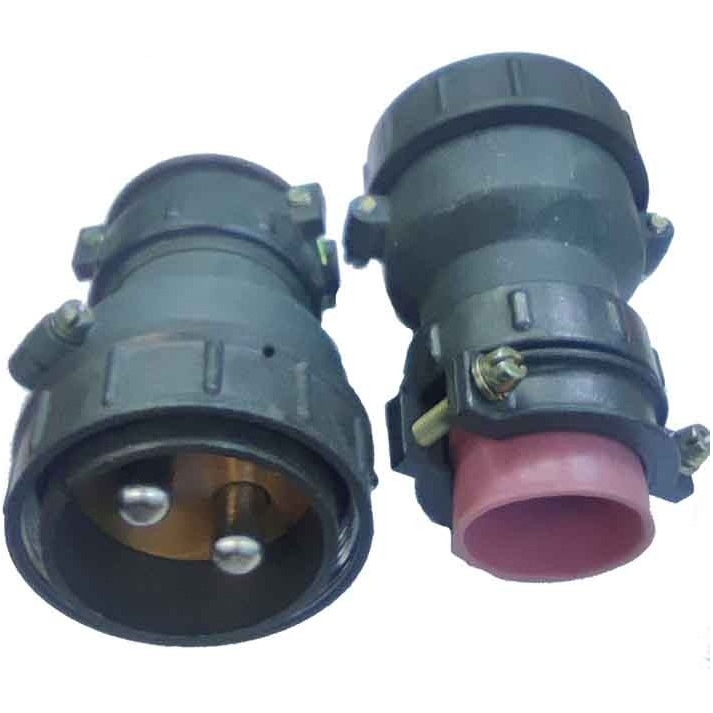

Соединитель 2РТТ48КПЭ2Ш24В представляет собой цилиндрическую кабельную вилку серии 2РТТ, рассчитанную на работу в цепях постоянного и переменного тока. Исполнение ориентировано на внутренний монтаж, применение с экранированным кабелем и эксплуатацию оборудования в широком диапазоне климатических и механических воздействий.

Конструкция и маркировка

Маркировка 2РТТ48КПЭ2Ш24В содержит ключевые сведения о конструкции изделия:

Таким образом, 2РТТ48КПЭ2Ш24В — это двухконтактная кабельная вилка в корпусе условного размера 48, оснащённая прямым патрубком и элементами для присоединения экранированного кабеля.

Основные технические параметры

Конструкция рассчитана на передачу значительного тока в силовых электрических соединениях. Контактная группа включает два серебрёных контакта диаметром 9 мм, что помогает снизить переходное сопротивление и обеспечить стабильность электрического контакта при корректной установке и эксплуатации.

Указанные параметры позволяют использовать разъём 2РТТ48КПЭ2Ш24В там, где требуется разъёмное подключение кабельных линий с повышенной токовой нагрузкой.

Условия эксплуатации

Соединители серии 2РТТ характеризуются теплостойким и пылебрызгозащищённым исполнением. Для модификации 2РТТ48КПЭ2Ш24В заявлена работоспособность при температурах от −60 до +100 °C, а также устойчивость к вибрации и механическим ударам.

• Диапазон рабочих температур: от −60 до +100 °C

• Устойчивость к синусоидальной вибрации: от 1 до 5000 Гц

• Допустимое вибрационное ускорение: до 300 м/с²

• Устойчивость к одиночным механическим ударам: до 10 000 м/с²

• Устойчивость к многократным ударам: до 1500 м/с²

• Конструкция относится к негерметичным соединителям всеклиматического исполнения

Наличие прямого патрубка и гайки для экранированного кабеля особенно актуально в системах, где важно аккуратно организовать кабельный ввод и уменьшить влияние электромагнитных помех на соседние цепи.

Где применяется 2РТТ48КПЭ2Ш24В

Вилка 2РТТ48КПЭ2Ш24В может использоваться в составе промышленного, энергетического, измерительного и радиоэлектронного оборудования. Соединитель подходит для организации разъёмных силовых подключений между кабельными линиями и ответными частями оборудования.

Типовые направления применения:

• Силовые шкафы, щиты и распределительные устройства

• Электротехнические установки и испытательные комплексы

• Промышленная автоматика и системы управления

• Измерительная аппаратура

• Оборудование, работающее при вибрации, перепадах температур и иных внешних воздействиях

• Кабельные линии с экранированием, для которых требуется соответствующее исполнение патрубка

При проектировании соединения важно проверить соответствие ответной части, распиновки, диаметра контактов, токовой нагрузки, условий монтажа и требований конкретной технической документации. Соединители 2РТТ выполняются как в кабельном, так и в приборном варианте, поэтому буквенное обозначение в маркировке имеет принципиальное значение для правильного подбора пары.

Итог

2РТТ48КПЭ2Ш24В — это двухконтактная кабельная вилка серии 2РТТ с прямым патрубком, гайкой для экранированного кабеля и контактами диаметром 9 мм. Модель рассчитана на напряжение до 850 В, нагрузку до 200 А на контакт и эксплуатацию в диапазоне температур от −60 до +100 °C. Благодаря резьбовому сочленению, одношпоночной поляризации и пылебрызгозащищённому исполнению разъём подходит для ответственных силовых соединений в промышленной и электротехнической аппаратуре.
