Назначение и область применения

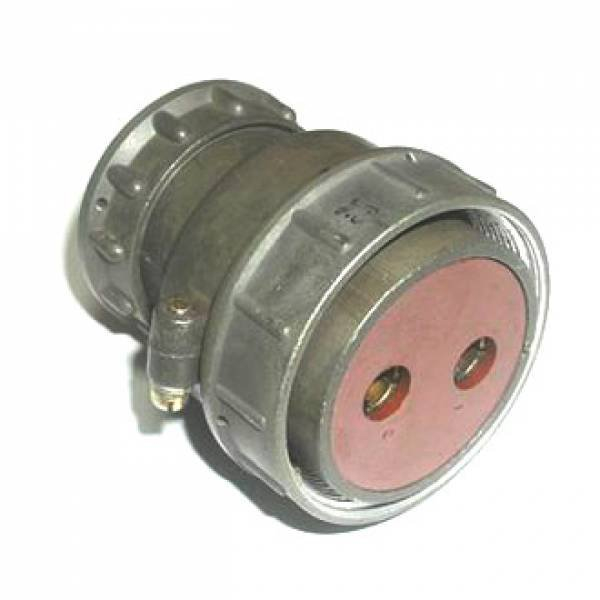

Электрический разъём 2РТТ48КПЭ2Г4В (артикул 6637) относится к цилиндрическим соединителям серии 2РТТ и предназначен для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на работу в цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в цепях импульсного тока.

Соединение ответных частей разъёма выполняется резьбовым способом, а монтаж контактов осуществляется пайкой. Такое сочетание обеспечивает надёжную фиксацию сочленения и удобство подключения проводников при сборке аппаратуры. Конструкция корпуса имеет цилиндрическую форму и рассчитана на применение в составе радиоэлектронных блоков, где требуется стабильное электрическое соединение.

Электрические характеристики

Разъём рассчитан на максимальное рабочее напряжение от 700 до 850 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм, а нормируемое значение может достигать 5000 МОм. Рабочий частотный диапазон ограничен значением 3 МГц. Контакты изделия имеют серебряное покрытие, что способствует стабильному электрическому контакту и защите контактных поверхностей от окисления.

Электрические параметры позволяют использовать соединитель в низкочастотных и импульсных цепях радиоэлектронной аппаратуры, где важны низкое переходное сопротивление и высокая стойкость изоляции.

Климатическое исполнение и механическая стойкость

Изделие выпускается во всеклиматическом исполнении «В» и сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Допускаются кратковременные повышения температуры до плюс 180 градусов Цельсия. Разъём также рассчитан на эксплуатацию при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

По механическим характеристикам соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Изделие устойчиво к одиночным ударным воздействиям с ускорением до 10000 м/с² (1000 g) и многократным ударам с ускорением до 1500 м/с² (150 g). Минимальная наработка составляет 1000 часов при 500 циклах соединения. Срок сохраняемости — не менее 15 лет.

Расшифровка обозначения

Маркировка 2РТТ48КПЭ2Г4В содержит следующие элементы:

• 2РТТ — серия цилиндрического разъёма;
• 48 — диаметр корпуса в миллиметрах;
• К — розетка кабельная;
• ПЭ — прямое исполнение с уплотнением;
• 2 — количество контактов;
• Г4 — диаметр зазора 4 мм;
• В — всеклиматическое исполнение.
