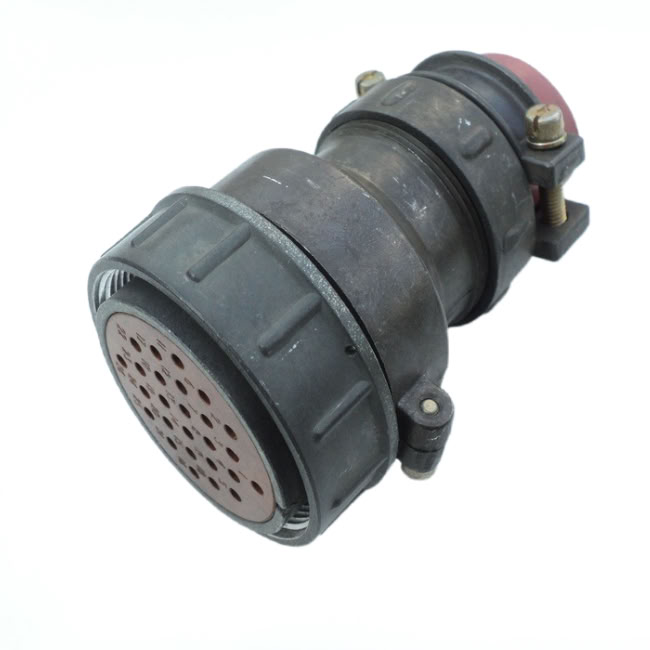

2РТТ48КПЭ26Ш29В (эквивалент ШР48П26ЭГ2) — это цилиндрический низкочастотный соединитель вилочного типа из серии 2РТТ/ШР, предназначенный для надежного электрического соединения в промышленных и приборных системах.

Основное назначение

Это кабельная вилка с прямым патрубком для экранированного кабеля, негерметичного исполнения, используемая в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Она обеспечивает подключение 26 контактов диаметром 1,5 мм, подходит для пайки и работает в условиях УХЛ (умеренный и холодный климат).

Технические характеристики

Соединитель выдерживает ток до 20 А на контакт и суммарно до 234 А, с сопротивлением контакта не более 2,5 мОм и изоляции не менее 5000 МОм.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), устойчив к вибрации (1–5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению до 1,3·10⁻⁴ Па. Габариты примерно 58×58×42 мм, материал контактов — серебро или никель.
