Назначение изделия

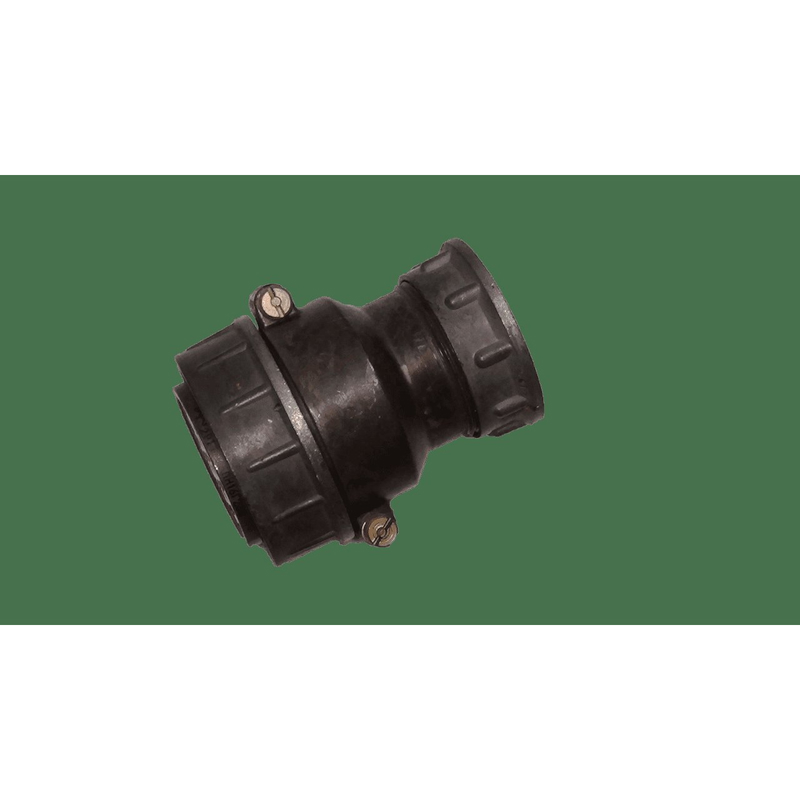

Низкочастотный цилиндрический соединитель 2РТТ48КПЭ26Ш29В Элекон «5» (артикул 50884) предназначен для коммутации электрических цепей постоянного и переменного тока в составе бортового оборудования, промышленных установок и наземных систем специального назначения. Изделие относится к категории 2РТТ48 и применяется там, где требуется стабильное электрическое соединение при воздействии вибраций, перепадов температур, повышенной влажности и значительного разрежения окружающей среды.

Конструктивно соединитель относится к щитовым (блочным) разъёмам объёмного монтажа и рассчитан на фиксацию ответной части при помощи резьбового соединения. Такое исполнение обеспечивает плотное прилегание контактных пар и исключает самопроизвольное расстыкование в процессе эксплуатации. Изделие применяется в авиационной, военной и общепромышленной технике, где требуется герметичность узла сопряжения и устойчивость к внешним механическим воздействиям.

Электрические параметры и условия эксплуатации

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение достигает 850 В по амплитудному значению. Это позволяет использовать изделие в слаботочных и сигнальных цепях, а также в цепях питания бортовой аппаратуры средней мощности.

• Количество контактов: 26
• Максимальная частота: 3 МГц
• Рабочее напряжение: до 850 В амплитудного значения
• Минимальная наработка: 1000 часов
• Количество циклов соединения-рассоединения: 500
• Срок сохраняемости: 15 лет

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Соединитель выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени паскаля и вибрационные нагрузки с ускорением до 1500 метров на секунду в квадрате.

Конструктивные особенности

Соединитель выполнен в герметичном цилиндрическом корпусе с резьбовым способом сочленения. Герметичность конструкции препятствует проникновению влаги и загрязнений внутрь контактной зоны, что особенно важно при работе в жёстких климатических условиях и при значительных перепадах давления. Корпус рассчитан на объёмный монтаж: подводящие проводники фиксируются непосредственно к контактным хвостовикам с тыльной стороны изделия.

Маркировка «Элекон «5»» указывает на производителя и серию щитовых разъёмов. Приёмка изделия — «5». Год выпуска партии — 2015. Изделие может поставляться с приёмкой военного представительства или отдела технического контроля, что подтверждает соответствие требованиям конструкторской документации и действующих отраслевых нормативов для данной категории соединителей.

Рекомендации по применению

Перед монтажом следует убедиться в отсутствии механических повреждений корпуса, резьбовой части и контактных элементов. Ответные части необходимо стыковать до упора с контролем момента затяжки резьбового кольца. При этом важно не допускать перекоса, способного привести к деформации контактов или нарушению герметичности. Монтаж проводников выполняется пайкой или обжимом в соответствии с технологической документацией на конкретное изделие.

Хранение соединителя допускается в отапливаемых и неотапливаемых помещениях при условии защиты от прямого попадания атмосферных осадков и агрессивных сред. Перед установкой после длительного хранения рекомендуется провести внешний осмотр и проверку состояния контактных поверхностей. Соблюдение ограничений по количеству циклов сочленения-расчленения (500 циклов) позволяет сохранить заявленные электрические характеристики на протяжении всего срока службы.
