Соединитель 2РТТ48КПЭ26Ш29В: надёжное решение для электрических соединений

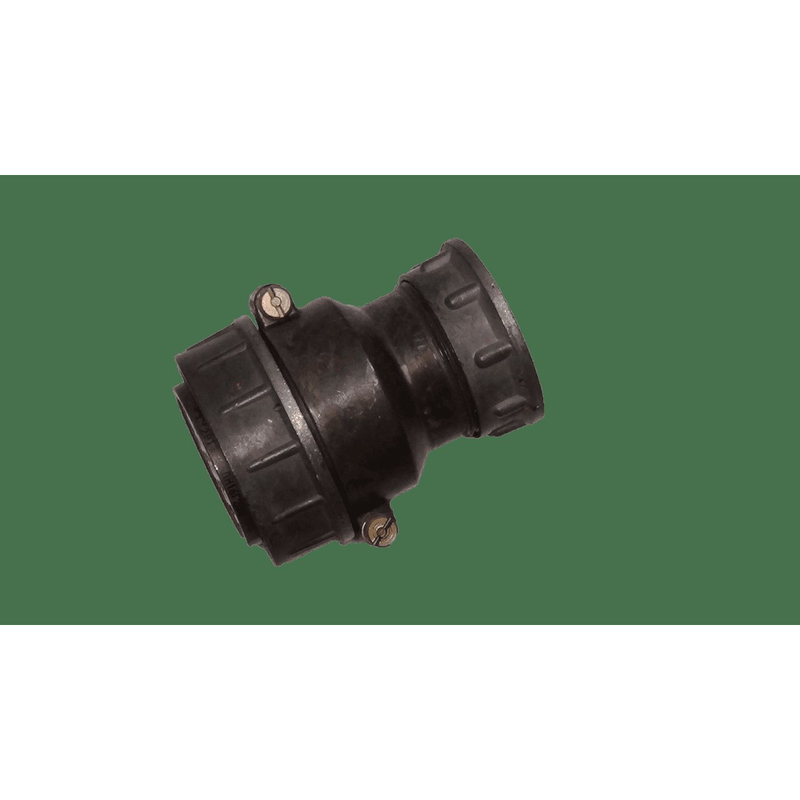

2РТТ48КПЭ26Ш29В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для построения надёжных разъёмных соединений в аппаратуре, кабельных сборках и системах промышленной автоматики. Исполнение сочетает кабельную вилку, прямой патрубок для экранированного кабеля и 26 штыревых контактов, что делает его удобным для многоконтактного подключения цепей питания, управления и сигналов.

Разъём применяется там, где важны механическая прочность, устойчивость к внешним воздействиям и повторяемость электрического контакта: в радиоэлектронной технике, измерительных комплексах, шкафах управления, транспортном оборудовании и специализированных промышленных системах.

Расшифровка обозначения

Маркировка 2РТТ48КПЭ26Ш29В содержит ключевые сведения о конструкции соединителя:

Таким образом, 2РТТ48КПЭ26Ш29В представляет собой кабельную вилку в корпусе условного размера 48, рассчитанную на монтаж экранированного кабеля и оснащённую 26 контактами.

Конструктивные особенности

Главная особенность разъёма 2РТТ48КПЭ26Ш29В — цилиндрический корпус с резьбовым сочленением . Такая конструкция фиксирует вилку и ответную часть при вибрациях, ударах и перемещениях кабеля, снижая риск самопроизвольного разъединения.

К ключевым особенностям относятся:

• 26 штыревых контактов для передачи нескольких электрических цепей через единый разъём.

• Кабельное исполнение, предназначенное для установки непосредственно на кабельную линию.

• Прямой патрубок, удобный для стандартного осевого ввода кабеля.

• Концевая гайка для экранированного кабеля, позволяющая организовать корректное подключение экрана.

• Присоединение проводников пайкой, обеспечивающее прочное и стабильное электрическое соединение.

• Одношпоночная поляризация корпуса, предотвращающая неправильную ориентацию при сочленении.

• Серебряное покрытие контактов, характерное для соединителей этой серии и способствующее снижению переходного сопротивления.

Электрические и эксплуатационные параметры

Соединители серии 2РТТ рассчитаны на работу в цепях постоянного и переменного тока. Для исполнения серии указывается работа на частотах до 3 МГц и при напряжении до 700 В; в отдельных описаниях встречается предел до 850 В амплитудного значения, поэтому для конкретного проекта следует сверять требования именно с паспортом и нормативной документацией на применяемую партию.

Типовые параметры серии включают:

• рабочее напряжение до 700 В;

• частоту электрических цепей до 3 МГц;

• сопротивление изоляции не менее 1000 МОм при нормальных климатических условиях;

• ресурс не менее 500 циклов сочленения и расчленения;

• минимальную наработку от 1000 часов;

• рабочий температурный диапазон от −60 до +100 °C;

• устойчивость к вибрации, ударным и линейным механическим нагрузкам.

Сопротивление каждого контакта зависит от его диаметра и для разных контактных групп серии может составлять от 0,15 до 2,5 мОм. При выборе ответной части и кабеля важно сопоставить сечение проводников, допустимую токовую нагрузку и схему расположения контактов 29.

Где применяется 2РТТ48КПЭ26Ш29В

Соединитель 2РТТ48КПЭ26Ш29В подходит для оборудования, в котором требуется быстроразъёмное, но механически фиксированное многоконтактное подключение. Наличие исполнения для экранированного кабеля особенно актуально в системах с чувствительными сигнальными линиями, цепями управления и измерительными каналами.

Типовые области применения:

• промышленная автоматика и системы управления;

• приборостроение и измерительная техника;

• радиоэлектронная и радиотехническая аппаратура;

• телеметрические и испытательные комплексы;

• транспортное и специальное оборудование;

• кабельные сборки для силовых, сигнальных и управляющих цепей;

• шкафы автоматики, стенды и распределительные устройства.

Например, один 26-контактный разъём может объединять питание модулей, дискретные сигналы управления, линии датчиков и экранированные измерительные цепи, упрощая монтаж, диагностику и замену кабельной сборки.

Что учитывать при подборе

Для корректного применения 2РТТ48КПЭ26Ш29В необходимо подобрать совместимую ответную часть той же серии и исполнения, соответствующую контактной схеме 26Ш29. Важно заранее проверить тип ответного контакта, вариант корпуса, направление кабельного ввода, необходимость экранирования и электрические параметры каждой подключаемой цепи.

Также рекомендуется учитывать:

• соответствие схемы контактов документации на оборудование;

• допустимый ток для каждого конкретного контакта;

• сечение, наружный диаметр и конструкцию применяемого кабеля;

• качество пайки и изоляции мест монтажа;

• надёжность присоединения экрана кабеля;

• чистоту контактов перед сочленением;

• полное затягивание резьбового соединения без перекоса.

2РТТ48КПЭ26Ш29В — функциональный многоконтактный соединитель для оборудования, где требуется компактное кабельное подключение, защита от внешних воздействий, устойчивость к механическим нагрузкам и стабильный контакт в течение длительной эксплуатации.
