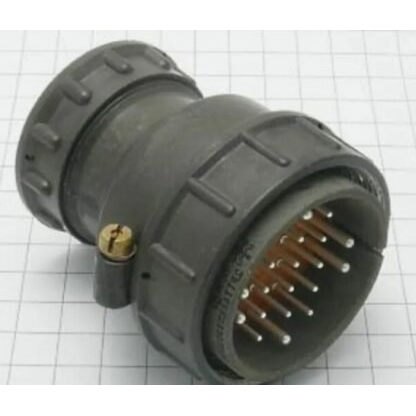

2РТТ48КПЭ20Ш28В

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ48КПЭ20Ш28В — это цилиндрический низкочастотный соединитель пылебрызгозащищённого типа с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Это вилка кабельная с прямым патрубком для экранированного кабеля, относящаяся к серии 2РТТ с условным размером корпуса 48 и 20 контактами.
Соединители серии 2РТТ негерметичные, теплостойкие и тропикоустойчивые, с всеклиматическим исполнением (обозначение "В ").
Они состоят из вилки и розетки, которые могут быть приборными или кабельными, подходят для внутреннего объёмного монтажа.

Максимальное рабочее напряжение достигает 850 В, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Рабочая температура от -60 до +100 °C, выдерживает синусоидальную вибрацию (1–5000 Гц), механические удары до 1500 м/с², повышенную влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па.
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Используется в цепях с пайкой проводов, устойчив к экстремальным климатическим условиям и вибрациям.

Описание

2РТТ48КПЭ20Ш28В

2РТТ48КПЭ20Ш28В: кабельная вилка для надежного соединения электрических цепей

2РТТ48КПЭ20Ш28В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для разъемного соединения цепей в составе промышленной, радиоэлектронной и специальной аппаратуры. Исполнение ориентировано на кабельный монтаж, работу с экранированным кабелем и применение в условиях, где важны механическая прочность, стабильность контакта и защита соединения от внешних воздействий.

Расшифровка маркировки

Маркировка 2РТТ48КПЭ20Ш28В отражает конструктивное исполнение соединителя:

Обозначение	Значение
2РТТ	Серия теплостойких пылебрызгозащищенных цилиндрических соединителей
48	Условный размер корпуса
К	Кабельное исполнение корпуса
П	Прямой патрубок
Э	Гайка для монтажа экранированного кабеля
20	Количество контактов
Ш	Штыревая часть — вилка
28	Условное обозначение сочетания и расположения контактов
В	Всеклиматическое исполнение

Таким образом, 2РТТ48КПЭ20Ш28В представляет собой кабельную вилку с 20 штыревыми контактами, прямым патрубком и элементами для корректного подключения экранированного кабеля.

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе и оснащен резьбовым механизмом сочленения. Такое решение помогает надежно фиксировать вилку с ответной розеткой, снижая риск самопроизвольного разъединения при вибрациях, перемещении кабеля или эксплуатации оборудования в сложных условиях. Поляризация корпуса выполнена по одношпоночному принципу, что позволяет правильно ориентировать части разъема при подключении.

Ключевые особенности модели:

Кабельный корпус рассчитан на установку непосредственно на кабельную линию.
Прямой патрубок удобен для линейного вывода кабеля без изменения направления трассы.
Исполнение «Э» предназначено для экранированного кабеля, что особенно важно при необходимости уменьшить влияние электромагнитных помех.
Штыревые контакты формируют вилочную часть разъемного соединения.
Монтаж контактов выполняется пайкой, обеспечивающей устойчивое электрическое соединение.

Электрические параметры и условия работы

Серия 2РТТ применяется в цепях постоянного и переменного тока, а также может использоваться в оборудовании с импульсными сигналами. Для соединителей данного типа указывают работу на частотах до 3 МГц и при напряжении до 850 В амплитудного значения; при проектировании конкретного узла следует сверяться с документацией на требуемое сочетание контактов и условия эксплуатации.

Контакты соединителей 2РТТ имеют серебряное покрытие. Оно способствует низкому переходному сопротивлению и стабильной передаче электрического сигнала или питания при соблюдении требований к монтажу и эксплуатации.

Где используется 2РТТ48КПЭ20Ш28В

Разъем 2РТТ48КПЭ20Ш28В применяется для соединения и разъединения кабелей, проводов, отдельных модулей, блоков и узлов электрооборудования. Конструкция востребована там, где требуется многоконтактное подключение с возможностью регулярного обслуживания, замены кабельных сборок или раздельной транспортировки оборудования.

Типичные области применения:

Промышленная автоматика и системы управления.
Электрораспределительные и измерительные комплексы.
Радиоэлектронная аппаратура.
Испытательное и лабораторное оборудование.
Машиностроительные электрические системы.
Транспортное, энергетическое и специальное оборудование.
Кабельные сборки, нуждающиеся в экранировании от электромагнитных помех.

Что учитывать при подборе

При выборе ответной части для 2РТТ48КПЭ20Ш28В важно проверить не только тип соединителя, но и совпадение сочетания контактов 28 , поляризации, назначения ответной части и характеристик кабеля. Поскольку данная модель является вилкой со штыревыми контактами, для формирования разъемного соединения необходима совместимая розетка соответствующего исполнения.

Также следует учитывать сечение и конструкцию подключаемого экранированного кабеля, допустимую токовую нагрузку на каждый контакт, способ прокладки кабеля, температурные и вибрационные условия эксплуатации. Правильно подобранный комплект соединителей обеспечивает надежную коммутацию электрических цепей и упрощает техническое обслуживание оборудования.
