Назначение и область применения

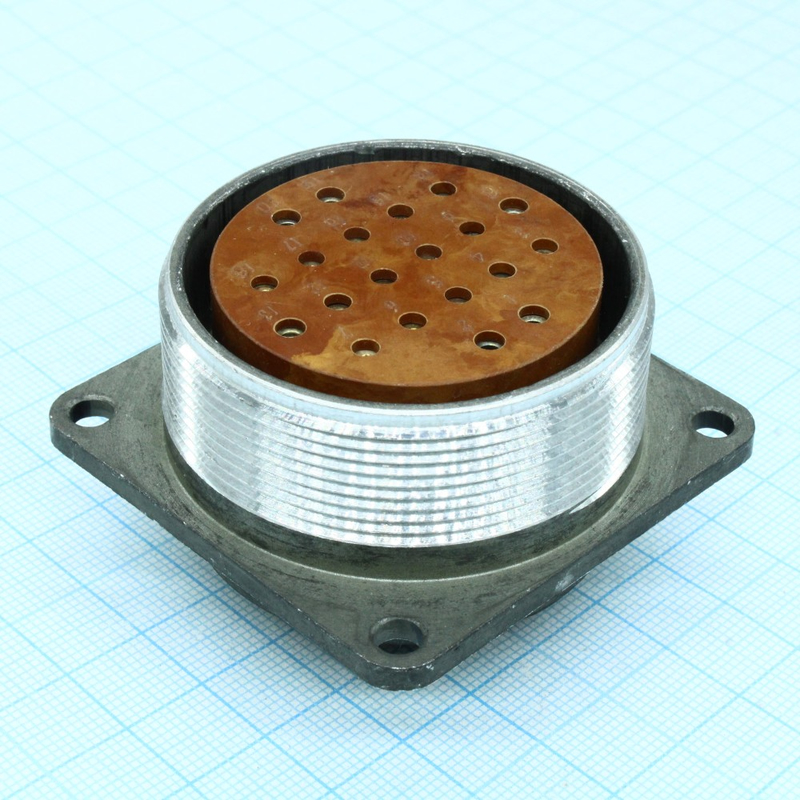

Соединитель электрический низкочастотный цилиндрический 2РТТ48КПЭ20Г28В Элекон «5» (артикул 50881) представляет собой кабельную розетку с прямым патрубком и гайкой, предназначенную для монтажа с экранированным кабелем. Изделие изготовлено заводом «Элекон» и относится к категории 2РТТ48.

Розетка применяется для создания надёжных разъёмных соединений в электрических цепях постоянного, переменного и импульсного тока. Диапазон рабочих частот переменного тока — до 3 мегагерц. Максимальное амплитудное значение напряжения составляет 850 вольт.

Благодаря герметичному исполнению и устойчивости к внешним воздействиям соединитель может использоваться в различных электрических системах, где требуется сохранение параметров соединения в условиях вибрации и изменения окружающей среды.

Конструктивные особенности

Корпус изделия выполнен в цилиндрическом исполнении. Кабельная розетка оснащена прямым патрубком и накидной гайкой, что обеспечивает удобный монтаж с экранированным кабелем и надёжную фиксацию в сочленённом положении. Тип монтажа — объёмный, с резьбовой фиксацией.

Соединитель содержит 20 контактов, рассчитанных на подключение проводников следующих сечений:

• 2,5 мм²;
• 1,0 мм²;
• 0,75 мм²;
• 0,3 мм²;
• 0,15 мм².

Указанный набор сечений позволяет применять розетку с кабелями различной токовой нагрузки в пределах допустимых электрических параметров.

Электрические характеристики

Изделие рассчитано на работу с постоянным, переменным и импульсным током. Частотный диапазон для переменного тока — до 3 мегагерц. Максимальное амплитудное значение рабочего напряжения — 850 вольт.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокое качество диэлектрических материалов и надёжную изоляцию контактов.

Монтаж и эксплуатационные параметры

Монтаж розетки выполняется объёмным способом. Фиксация в сочленённом положении осуществляется с помощью резьбового соединения, что исключает самопроизвольное разъединение при вибрационных нагрузках. Изделие выдерживает синусоидальную вибрацию в установленном диапазоне частот.

Производитель — завод «Элекон». Маркировка изделия содержит обозначение «5», что соответствует приёмке «5». Год выпуска — 2015.

Соединитель предназначен для использования в электротехнических и радиоэлектронных устройствах, где важны герметичность, механическая прочность и сохранение электрических параметров при внешних воздействиях.
