2РТТ48КПЭ20Г28В: кабельный цилиндрический разъём для ответственных электрических соединений

2РТТ48КПЭ20Г28В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком. Конструкция рассчитана на объёмный монтаж пайкой и применение с экранированным кабелем, что делает разъём востребованным в аппаратуре, где важны механическая прочность соединения, стабильность электрического контакта и защита сигнальных цепей от помех.

Назначение разъёма 2РТТ48КПЭ20Г28В

Разъём используется для разъёмного соединения электрических цепей постоянного и переменного тока. Для соединителей семейства 2РТТ заявлена работа в цепях с частотой до 3 МГц и напряжением до 850 В; конкретные допустимые токовые нагрузки необходимо уточнять по сочетанию контактов и технической документации на исполнение.

Изделие применяется в составе:

• промышленного электрооборудования;

• систем автоматики и телемеханики;

• контрольно-измерительной аппаратуры;

• испытательных комплексов;

• шкафов управления;

• оборудования связи и специальных технических систем;

• кабельных сборок, требующих экранирования и надёжной фиксации соединения.

Расшифровка маркировки

Обозначение 2РТТ48КПЭ20Г28В содержит ключевые сведения о конструкции соединителя:

Для типа 48 сочетание «20Г28» соответствует 20-контактному исполнению.

Конструктивные особенности

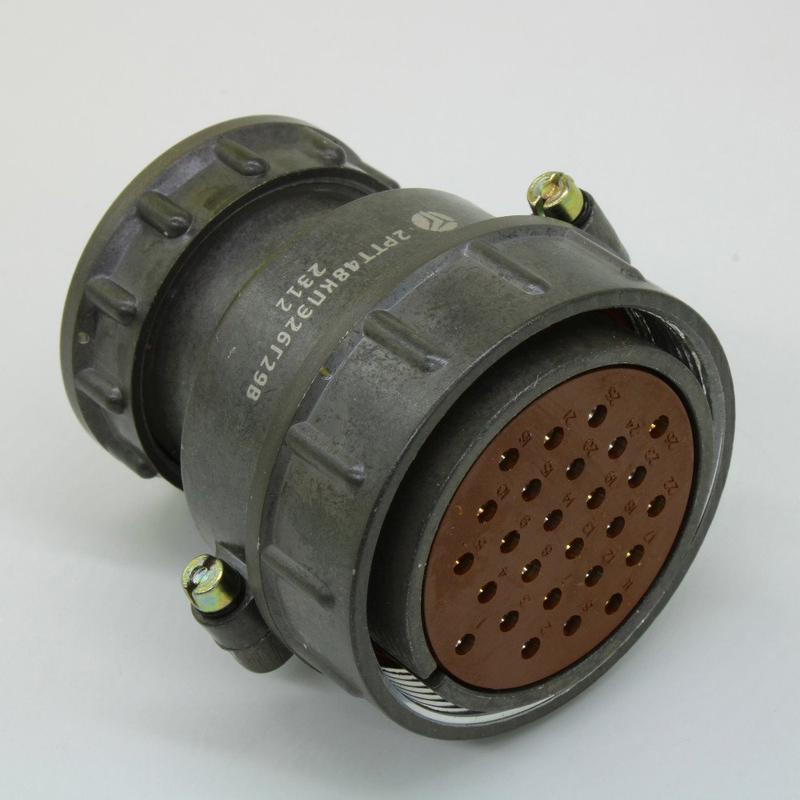

Ключевая особенность 2РТТ48КПЭ20Г28В — кабельное исполнение с прямым патрубком и элементами для присоединения экранированного кабеля. Это помогает обеспечить непрерывность экрана кабеля и уменьшить влияние внешних электромагнитных помех на чувствительные цепи.

Соединение частей разъёма выполняется резьбовым способом. Резьбовая фиксация снижает риск самопроизвольного расстыковывания при вибрации, случайном натяжении кабеля или эксплуатации в условиях регулярных механических воздействий. Корпуса имеют одношпоночную поляризацию: она задаёт единственное корректное положение при сочленении и предотвращает неправильную стыковку.

Контакты соединителя имеют серебряное покрытие. Такое покрытие применяется для получения стабильного переходного контакта и снижения контактного сопротивления при корректной сборке и пайке.

Основные технические параметры

Параметры напряжения, частоты и сопротивления изоляции относятся к общим характеристикам соединителей 2РТТ. При проектировании необходимо отдельно проверить паспортные данные именно для сочетания контактов 20Г28, включая допустимый ток на контакт, размеры контактов, сечение подключаемого провода и требования к разделке кабеля.

Совместимость и монтаж

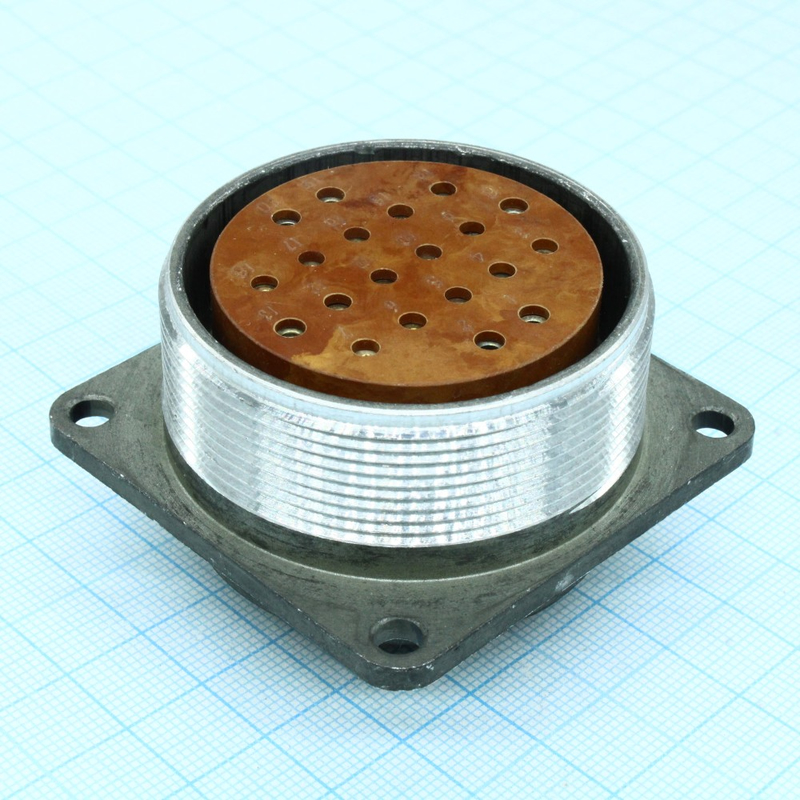

Соединители 2РТТ конструктивно взаимосочленяемы с совместимыми соединителями серий ШР и 2РТ-А при соблюдении соответствия типоразмера корпуса, типа контактной вставки, сочетания контактов и поляризации. Для 2РТТ48КПЭ20Г28В подбирать ответную часть следует именно по полной маркировке и схеме расположения контактов, а не только по внешнему диаметру корпуса.

При монтаже рекомендуется:

• выполнить разделку экранированного кабеля по требованиям конструкторской документации;

• обеспечить надёжное электрическое присоединение экрана к корпусной части разъёма;

• паять контакты с соблюдением температурного режима и технологии пайки;

• исключить замыкания, натяжение жил и повреждение изоляции внутри корпуса;

• проверить соответствие нумерации проводников контактной схеме;

• после сборки проконтролировать качество фиксации кабеля, электрическую непрерывность цепей и сопротивление изоляции.

2РТТ48КПЭ20Г28В представляет собой 20-контактную кабельную розетку крупного типоразмера с резьбовым соединением и возможностью монтажа экранированного кабеля. Такое исполнение подходит для электрических систем, где требуется многоконтактное, механически устойчивое и помехозащищённое разъёмное соединение.
