Назначение соединителя 2РТТ48КПЭ20Г28В

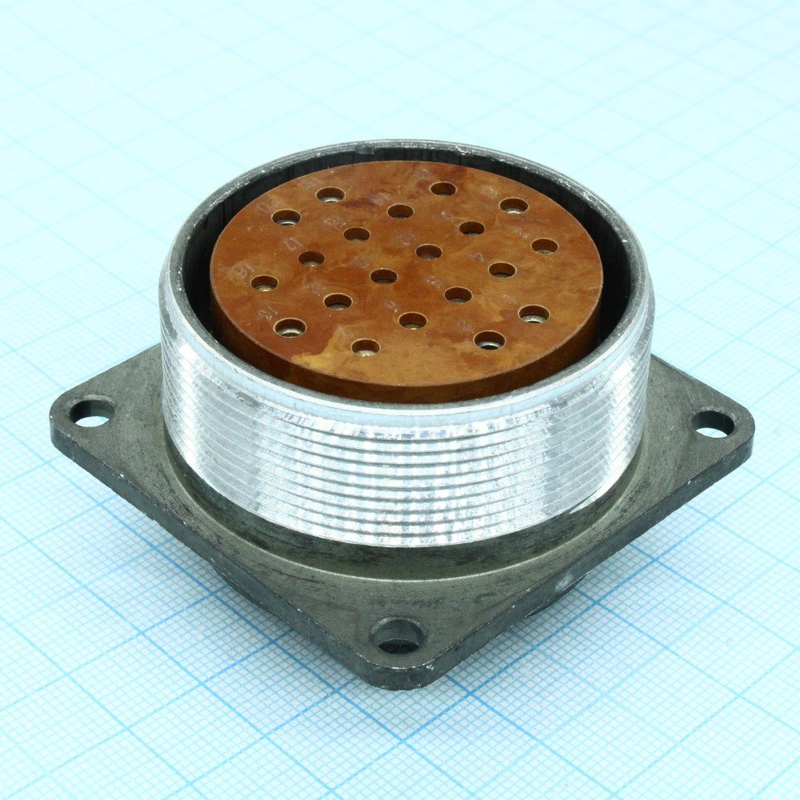

Изделие 2РТТ48КПЭ20Г28В представляет собой цилиндрический низкочастотный электрический соединитель кабельного типа. Конструктивно это розетка кабельная с прямым патрубком и гайкой, предназначенная для монтажа экранированного кабеля. Соединитель применяется для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и систем, эксплуатируемых в сложных климатических и механических условиях.

Устройство рассчитано на работу при частоте до 3 МГц и максимальном рабочем напряжении до 850 В амплитудного значения. Отдельные модификации серии допускают эксплуатацию при напряжении до 700 В. Соединитель обеспечивает стабильное электрическое соединение и механическую фиксацию ответных частей с помощью резьбового соединения.

Технические особенности и подтверждённые характеристики

Соединитель относится к теплостойким изделиям всеклиматического исполнения и имеет негерметичную конструкцию с пылебрызгозащитой. Корпус выполнен с диаметром 48 мм, количество контактов — 20, тип контактов — КПЭ. Резьбовая фиксация гарантирует надёжное сочленение вилки и розетки, исключая самопроизвольное разъединение при вибрационных и ударных нагрузках.

Ключевые электрические и эксплуатационные параметры изделия:

• Максимальное рабочее напряжение: 850 В амплитудного значения, в отдельных исполнениях — до 700 В.
• Максимальная рабочая частота: 3 МГц.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к смене температур: до плюс 180 градусов Цельсия.
• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц или от 1 до 1000 Гц при ускорении до 100 метров на секунду в квадрате.
• Минимальная наработка: 1000 часов.
• Допустимое количество сочленений-расчленений: не менее 500 циклов.
• Срок сохраняемости: 15 лет.

Соединитель сохраняет работоспособность в условиях пониженного атмосферного давления вплоть до 1,3 на 10 в минус четвёртой степени Па. Это позволяет использовать его в бортовой аппаратуре и оборудовании, работающем на больших высотах.

Конструктивное исполнение

Соединитель 2РТТ48КПЭ20Г28В состоит из двух ответных частей — вилки и розетки, которые могут выполняться в приборном или кабельном варианте. В данном исполнении розетка кабельная комплектуется прямым патрубком и гайкой для фиксации экранированного кабеля, что обеспечивает надёжный ввод кабельной линии и защиту места соединения от механических воздействий.

Контактная группа типа КПЭ рассчитана на передачу сигналов и питающих напряжений в низкочастотном диапазоне. Конструкция корпуса диаметром 48 мм обеспечивает удобство монтажа в аппаратуру и совместимость с ответными частями серии 2РТТ48.

Применение

Благодаря широкому диапазону рабочих температур, устойчивости к вибрации и пониженному давлению, соединитель 2РТТ48КПЭ20Г28В применяется в промышленной электронике, контрольно-измерительном оборудовании, авиационной технике и других отраслях, где требуется стабильная коммутация электрических цепей в жёстких условиях эксплуатации. Изделие подходит для подключения экранированных кабелей и организации разъёмных соединений в аппаратуре, подверженной значительным механическим и климатическим нагрузкам.

Количество единиц в упаковке согласно данным каталога — 10 штук. Артикул изделия — 80122.
