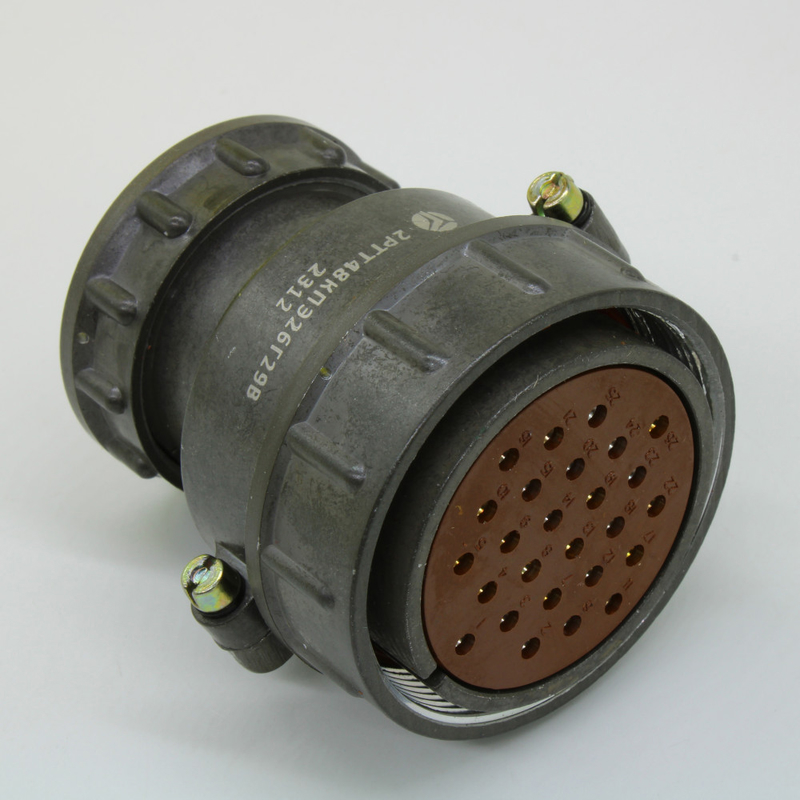

2РТТ48КПЭ20Г28В: кабельный цилиндрический разъём для экранированных линий

2РТТ48КПЭ20Г28В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для надёжного подключения экранированных кабелей в аппаратуре промышленного, радиотехнического и специального назначения. Исполнение с 20 контактами применяется там, где необходимо одновременно передавать несколько силовых, управляющих или сигнальных цепей через разъёмное соединение.

Маркировка 2РТТ48КПЭ20Г28В указывает на кабельное исполнение с прямым патрубком и элементами для подключения экранированного кабеля. Разъём имеет корпус условного размера 48, контактную вставку на 20 контактов и выполнен в климатическом исполнении «В».

Конструктивные особенности

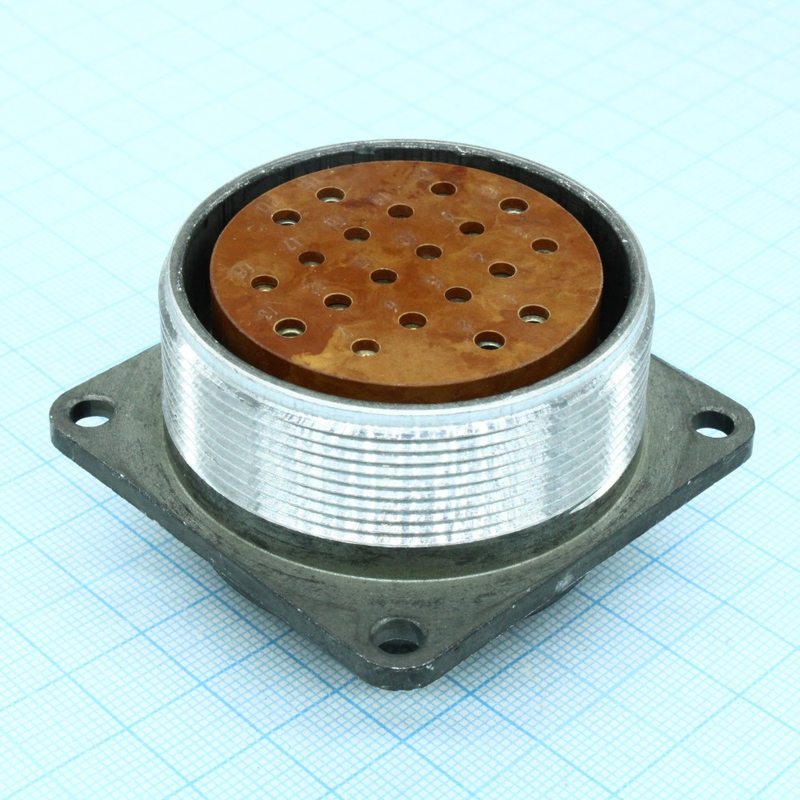

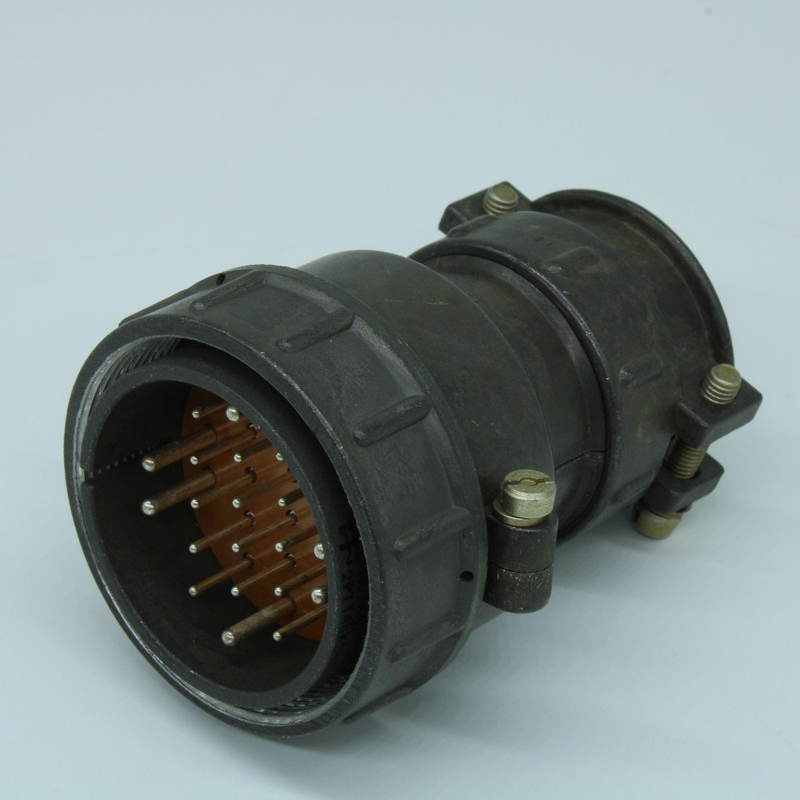

Соединитель 2РТТ48КПЭ20Г28В представляет собой кабельную розетку с прямым патрубком. Он рассчитан на монтаж в составе кабельной линии и образует разъёмную пару с совместимой блочной частью — вилкой соответствующего типоразмера и контактной схемы.

Ключевые особенности конструкции:

• Цилиндрический металлический корпус повышает механическую прочность соединения.

• Резьбовое сочленение обеспечивает фиксацию частей разъёма и уменьшает риск самопроизвольного расстыковывания при вибрации.

• Одношпоночная поляризация исключает неправильную ориентацию при соединении.

• Прямой патрубок удобен для прямолинейного ввода кабеля в корпус разъёма.

• Исполнение «Э» предназначено для экранированного кабеля, что особенно важно при работе в условиях электромагнитных помех.

• Контакты имеют серебряное покрытие, способствующее стабильному электрическому контакту и снижению переходного сопротивления.

Расшифровка обозначения

Такое обозначение помогает подобрать ответную часть, определить способ ввода кабеля, тип экранирования и требуемую контактную схему. Для полноценного соединения необходимо сопоставлять не только размер корпуса, но и количество, расположение, тип контактов и поляризацию разъёмной пары.

Электрические параметры

Разъёмы серии 2РТТ рассчитаны на использование в цепях постоянного и переменного тока, в том числе в оборудовании с частотами до 3 МГц. Для серии указывается максимальное рабочее напряжение до 700 В, а сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Для корпуса 2РТ48 предусмотрены различные варианты контактных вставок, включая исполнение на 20 контактов. Допустимая токовая нагрузка определяется конкретным типом и диаметром контактов, поэтому при проектировании важно сверяться с документацией на сочетание контактов 20Г28 и учитывать реальный режим работы оборудования.

Работа в сложных условиях

Соединители 2РТТ ориентированы на эксплуатацию в аппаратуре, где существенны механические воздействия и климатические факторы. Для серии заявлен рабочий температурный диапазон от −60 до +100 °C, а конструкция рассчитана на вибрационные, ударные и линейные нагрузки.

Пылебрызгозащищённый корпус и резьбовая фиксация делают 2РТТ48КПЭ20Г28В подходящим решением для:

• систем промышленной автоматики;

• шкафов управления и распределительных устройств;

• измерительных комплексов;

• радиоэлектронной аппаратуры;

• транспортного и энергетического оборудования;

• кабельных линий, требующих защиты сигнальных цепей от помех.

Практические рекомендации

При использовании разъёма 2РТТ48КПЭ20Г28В важно обеспечить качественную пайку контактов, правильно разделать кабель и надёжно подключить экран. Экран кабеля должен сохранять непрерывность на участке ввода в разъём, поскольку именно это влияет на эффективность защиты от внешних электромагнитных воздействий.

Перед монтажом следует проверить:

• соответствие ответной части по серии, размеру корпуса и контактной схеме;

• совпадение вилки и розетки;

• назначение каждого из 20 контактов;

• сечение подключаемых проводников;

• допустимую токовую нагрузку для конкретных контактов;

• целостность изоляции и экрана кабеля;

• отсутствие загрязнений, окисления и механических повреждений контактной группы.

2РТТ48КПЭ20Г28В сочетает многоконтактную компоновку, резьбовую фиксацию и возможность подключения экранированного кабеля. Благодаря этому разъём востребован в оборудовании, где требуется долговечное, защищённое и устойчивое к помехам электрическое соединение.
