Назначение

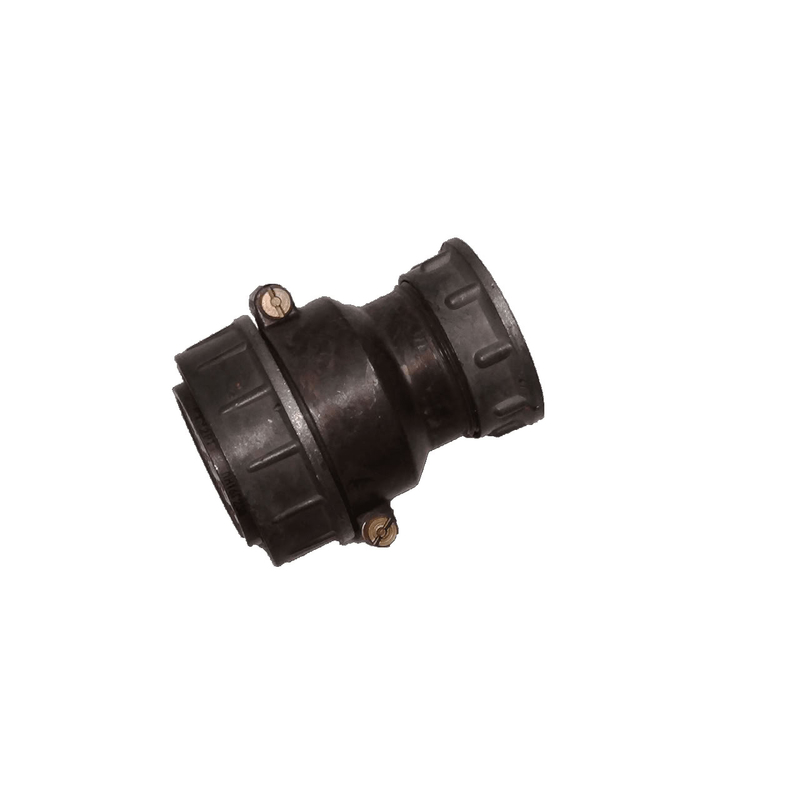

Соединитель 2РТТ48КПЭ-26Ш-29В (артикул 6614) относится к категории 2РТТ48 и представляет собой цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель вилочного типа. Изделие предназначено для работы в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Конструкция и особенности

Соединитель имеет резьбовое сочленение и прямой патрубок, обозначаемый литерой П, который рассчитан на подключение экранированного кабеля (литера Э). Типоразмер корпуса — 48, количество контактов — 26. Контактные элементы имеют серебряное покрытие. Метод монтажа — пайка. Климатическое исполнение — В, то есть всеклиматическое.

• Типоразмер: 48;
• Число контактов: 26;
• Покрытие контактов: серебро;
• Монтаж: пайка;
• Климатическое исполнение: В (всеклиматическое).

Электрические параметры

Изделие рассчитано на работу в низкочастотном диапазоне до 3 МГц. Электрические характеристики соединителя:

• максимальное рабочее напряжение — до 850–700 В амплитудного значения;
• сопротивление контакта — от 0,15 до 3,5 мОм в зависимости от типа;
• сопротивление изоляции — не менее 1000–5000 МОм;
• рабочий ток определяется схемой расположения контактов.

Механическая стойкость

Соединитель выдерживает вибрацию в диапазоне 1–1000 Гц с ускорением до 100 м/с² (10g), одиночные удары до 10000 м/с² (1000g), многократные удары до 1500 м/с² (150g) и линейные нагрузки до 2000 м/с² (200g). Минимальная наработка составляет 1000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 15 лет.

Климатические условия эксплуатации

Изделие работает при температуре от минус 60 до плюс 100 °С, выдерживает смену температур до плюс 180 °С. Допустимое пониженное давление — 1,3×10−4 Па. Относительная влажность воздуха может достигать 98 процентов при температуре плюс 40 °С.

Применение

Благодаря пылебрызгозащищённому исполнению и вводу для экранированного кабеля соединитель применяется в аппаратуре, где требуется устойчивость к вибрациям, ударам, широкому диапазону температур и повышенной влажности. Он подходит для подключения экранированных кабелей в низкочастотных цепях постоянного, переменного и импульсного тока.
