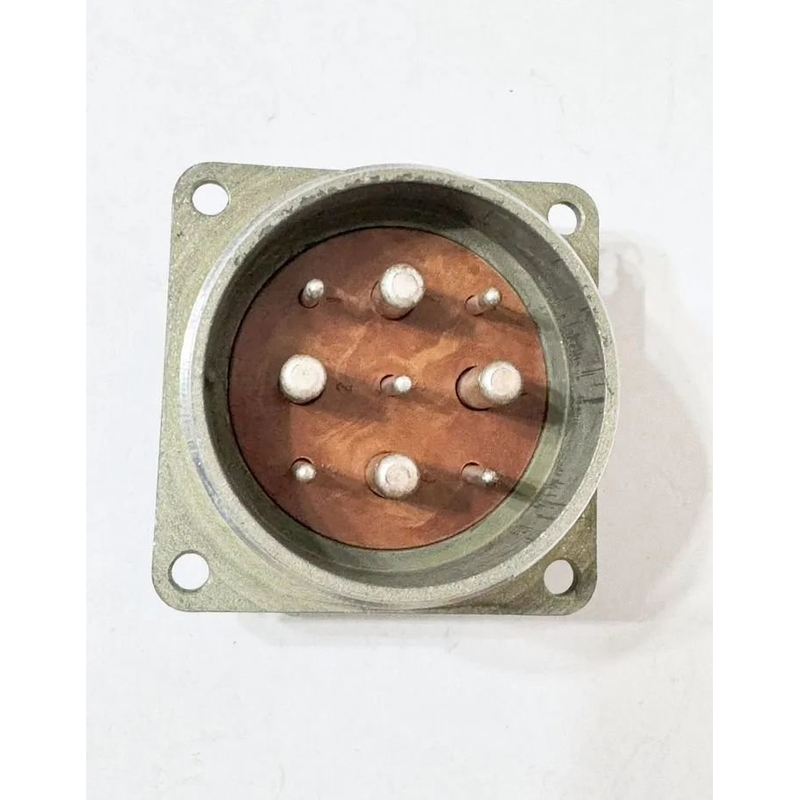

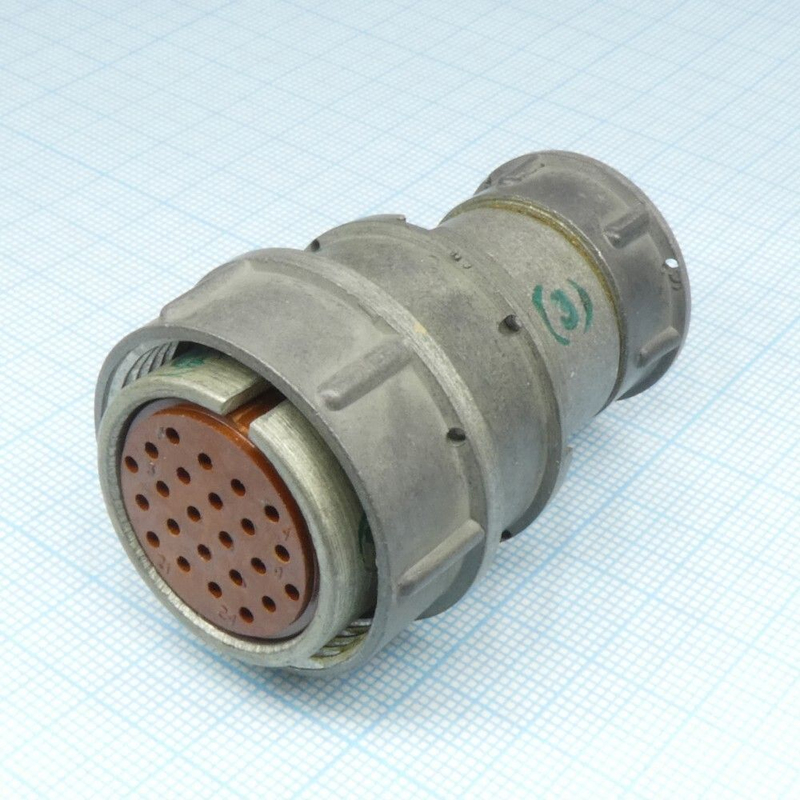

Назначение соединителя 2РТТ48К9Ш27В

Низкочастотный цилиндрический электрический соединитель 2РТТ48К9Ш27В предназначен для соединения и разъединения электрических цепей в составе электронной и радиоэлектронной аппаратуры. Изделие применяется в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Допустимое напряжение составляет до 850 В по амплитудному значению, что позволяет использовать соединитель в широком спектре промышленного оборудования, измерительных приборов и систем управления.

Конструкция рассчитана на работу с проводами, кабелями, отдельными узлами и блоками. Соединитель подходит для монтажа в устройствах, где требуется многократное сочленение и расчленение электрических линий с сохранением стабильного контакта. Благодаря резьбовой фиксации обеспечивается надёжное механическое соединение, исключающее самопроизвольное разъединение при вибрационных и ударных нагрузках.

Конструктивные особенности

Соединитель относится к серии 2РТТ и состоит из вилки и розетки. Обе части могут выполняться в блочном или кабельном варианте, что даёт возможность гибко компоновать электрические тракты в зависимости от типа монтажа. Корпус изделия имеет условный размер 48, что определяет габаритные и присоединительные параметры. Типоразмер включает девять контактов, покрытых серебром для снижения переходного сопротивления и повышения коррозионной стойкости.

Обозначение 2РТТ48К9Ш27В расшифровывается следующим образом:

• 2РТТ — тип низкочастотного цилиндрического соединителя;
• 48 — условный размер корпуса;
• К — кабельный вид исполнения;
• 9 — количество контактов;
• Ш — тип контакта или вид покрытия;
• 27 — номер серии;
• В — всеклиматическое исполнение.

Такая структура обозначения позволяет однозначно идентифицировать изделие при подборе аналогов или заказе запасных частей. Резьбовая фиксация вилки и розетки гарантирует плотное прилегание контактных пар и защиту от внешних механических воздействий.

Технические характеристики и условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение подтверждает возможность применения изделия в условиях повышенной влажности, резких перепадов температур и воздействия атмосферных факторов.

Электрическая изоляция обеспечивает сопротивление не менее 5000 МОм, что гарантирует минимальные токи утечки и стабильность сигналов в низковольтных цепях. Конструкция выдерживает вибрационные нагрузки с ускорением до 1500 метров на секунду в квадрате. Ресурс соединителя составляет не менее 500 циклов сочленения-расчленения при сохранении номинальных электрических параметров. Минимальная наработка на отказ составляет 1000 часов.

Применение

Соединитель 2РТТ48К9Ш27В востребован в радиоэлектронной аппаратуре, промышленной автоматике, контрольно-измерительных комплексах и системах связи. Девятиконтактная схема с серебряным покрытием контактов подходит для передачи как силовых, так и сигнальных цепей в пределах заявленных электрических характеристик.

Кабельное исполнение упрощает подключение внешних линий, а резьбовая фиксация позволяет применять соединитель в подвижных и вибронагруженных узлах оборудования. Изделие российского производства соответствует требованиям, предъявляемым к низкочастотным соединителям для ответственных применений в аппаратуре промышленного и специального назначения.
