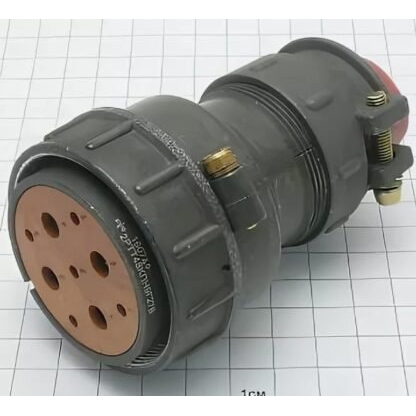

Назначение соединителя 2РТТ48К9Ш26В

Низкочастотный цилиндрический соединитель 2РТТ48К9Ш26В относится к серии теплостойких тропикоустойчивых разъёмов с резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в составе электронной и радиоэлектронной аппаратуры. Соединитель обеспечивает коммутацию цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В амплитудного значения.

Конструкция рассчитана на внутренний монтаж. Фиксация ответных частей выполняется резьбовым соединением, что обеспечивает надёжное удержание вилки в сочленённом состоянии и защиту контактной группы от самопроизвольного расчленения при механических воздействиях. Изделие поставляется как самостоятельная сборочная единица для монтажа в аппаратуру заказчика.

Расшифровка обозначения

Маркировка 2РТТ48К9Ш26В построена по стандартной схеме для соединителей данного ряда и содержит следующие элементы:

• 2РТТ — тип соединителя: теплостойкий, тропикоустойчивый;
• 48 — условный размер корпуса;
• КУН — кабельный корпус с угловым патрубком без дополнительных модификаций;
• 9 — количество контактов;
• Ш — вилка, розетка в данном ряду обозначается буквой Г;
• 26 — сочетание контактов;
• В — всеклиматическое исполнение.

Таким образом, 2РТТ48К9Ш26В — это кабельная вилка на девять контактов в угловом корпусе, предназначенная для эксплуатации в любых климатических зонах.

Технические характеристики

Соединитель 2РТТ48К9Ш26В обладает подтверждённым набором эксплуатационных параметров, определяющих область его применения в аппаратуре ответственного назначения:

• покрытие контактов — серебро;
• способ монтажа проводников — пайка;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• сопротивление изоляции — не менее 5000 МОм;
• устойчивость к вибрационным нагрузкам — до 1500 м/с², что соответствует 150 g;
• ресурс по числу сочленений и расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Электрическая прочность и сопротивление изоляции сохраняются в условиях повышенной влажности окружающей среды. Изделие допускает работу при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также сохраняет работоспособность при пониженном атмосферном давлении. Это позволяет применять соединитель в составе бортовой, полевой и стационарной аппаратуры, эксплуатируемой в сложных климатических условиях.

Применение и совместимость

Благодаря всеклиматическому исполнению, теплостойкости и тропикоустойчивости соединитель 2РТТ48К9Ш26В применяется в различных видах электронной и радиоэлектронной аппаратуры. Он подходит для коммутации сигнальных и слаботочных силовых цепей в измерительных приборах, системах управления, связном оборудовании и промышленной электронике, где предъявляются повышенные требования к стабильности контактного соединения в широком диапазоне температур и при высокой влажности.

Соединитель взаимосочленяем с разъёмами серий ШР и 2РТ-А. Это расширяет возможности применения изделия при ремонте, модернизации и комплектовании аппаратуры, в которой используются ответные части указанных серий. Наличие серебряного покрытия контактов обеспечивает низкое переходное сопротивление и стабильность электрических характеристик на протяжении всего срока службы.

Особенности монтажа

Монтаж проводников к контактам выполняется методом пайки. Угловой кабельный патрубок корпуса КУН позволяет компактно подводить кабель со стороны боковой поверхности разъёма, что удобно при компоновке аппаратуры с ограниченным пространством по оси сочленения. Резьбовая фиксация обеспечивает механическую прочность соединения и исключает самопроизвольное размыкание контактов при вибрации и ударных нагрузках.

Изделие поставляется без ответной части. При комплектации узла необходимо подбирать ответный соединитель из совместимых серий с учётом количества контактов, сочетания контактов и типа корпуса.
