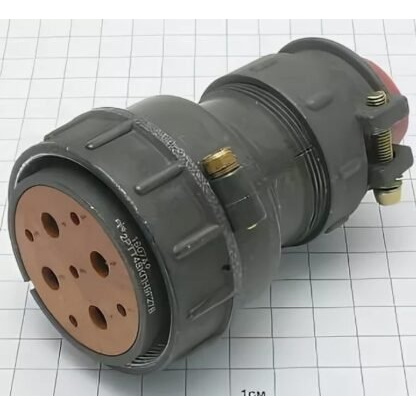

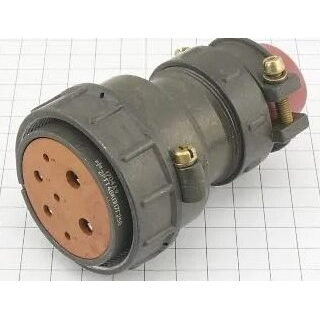

2РТТ48К9Г27В — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Описание

Соединители серии 2РТТ состоят из вилки и розетки, которые могут быть блочными или кабельными, с различными вариантами патрубков (прямой, угловой или без патрубка). Модель 2РТТ48К9Г27В имеет условный размер корпуса 48, кабельный вид корпуса (К), 9 контактов (9), золотистое покрытие контактов (Г) и всеклиматическое исполнение (В).

Сочленение резьбовое с одношпоночной поляризацией, монтаж — пайкой, внутренний, покрытие контактов — серебро.​

Технические характеристики

Соединители устойчивы к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 10000 м/с²), работают при температуре от -60 до +100 °C, влажности до 98% при +40 °C и пониженном давлении до 1,3·10⁻⁴ Па. Сопротивление изоляции не менее 5 ГОм, наработка минимум 1000 часов, ресурс сочленений-расчленений — 500 циклов, срок хранения — 15 лет.

Максимальный ток на контакт зависит от сечения: от 0,15 А до 2,5 А.​

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре, включая теплостойкие и тропикоустойчивые условия.
