Назначение и область применения

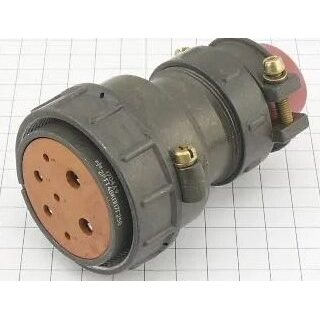

Цилиндрический низкочастотный разъём 2РТТ48К7Ш2В «5» относится к пылебрызгозащищённым соединителям серии 2РТТ и предназначен для работы в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Конструкция обеспечивает надёжное электрическое соединение, устойчивое к вибрациям и механическим нагрузкам, что позволяет использовать разъём в условиях повышенных требований к стабильности контакта.

Изделие находит применение в электронике, радиоаппаратуре, контрольно-измерительных приборах, а также в автомобильной промышленности, энергетике и телекоммуникациях. Оно подходит для передачи как сигналов, так и электрической энергии. Всеклиматическое исполнение (обозначено литерой «В») допускает использование в широком диапазоне внешних условий, а приёмка «5» подтверждает соответствие установленным требованиям при производстве и контроле качества.

Конструктивные особенности

Разъём выполнен в блочном или кабельном исполнении с вилкой (обозначение «Ш»). Он имеет семь контактов (К7) и вариант сочетания под номером два (2В). Контактные поверхности покрыты серебром, что снижает переходное сопротивление и повышает стойкость к окислению. Корпус имеет условный размер 48 мм, что указывает на габаритную группу изделия в рамках серии 2РТТ.

Защита от пыли и брызг обеспечивается конструкцией корпуса и уплотнительных элементов. Устройство сохраняет работоспособность при воздействии вибраций и механических нагрузок. Изготовление осуществляется по техническим условиям ГЕ0.364.120ТУ, предприятие-изготовитель — «Элекон». Приёмка «5» означает прохождение приёмо-сдаточных испытаний, предусмотренных для данного типа продукции.

Электрические параметры

• Рабочее напряжение — до 700 В
• Ток на контакт — до 200 А (в зависимости от конкретного исполнения серии)
• Рабочая частота — до 3 МГц
• Амплитудное значение напряжения — до 850 В
• Количество контактов в серии — от 1 до 47 штук
• Тип соединения — вилка, блочное или кабельное исполнение
• Покрытие контактов — серебро
• Степень защиты — пылебрызгозащищённое исполнение

Совместимость и применение в аппаратуре

Разъём 2РТТ48К7Ш2В «5» совместим с ответными частями серии 2РТТ соответствующего типоразмера и варианта сочетания. Он предназначен для построения разъёмных соединений в аппаратуре, где требуется устойчивость к внешним воздействиям и стабильность электрического контакта. Изделие подходит для монтажа в блочные панели, кабельные сборки и распределительные устройства.

Благодаря серебряному покрытию контактов разъём может применяться в цепях с повышенными требованиями к проводимости и долговечности соединения. Условный размер корпуса 48 мм позволяет использовать его в типовых монтажных отверстиях соответствующего ряда. Конструкция с семью контактами обеспечивает необходимое число цепей для подключения сигнальных или силовых линий в зависимости от схемы аппаратуры.

Условия эксплуатации

Всеклиматическое исполнение «В» допускает применение разъёма в различных климатических зонах. Устройство сохраняет заявленные характеристики при воздействии вибраций, ударов и механических нагрузок, характерных для промышленного оборудования и транспортных систем. Пылебрызгозащищённая конструкция предотвращает попадание внутрь корпуса пыли и водяных брызг, что снижает риск нарушения контакта и коррозии внутренних элементов.

При эксплуатации следует учитывать предельные значения рабочего напряжения до 700 В и тока на контакт до 200 А. Конкретный допустимый ток определяется исполнением серии и условиями охлаждения. Изделие рассчитано на работу в цепях постоянного и переменного тока частотой до 3 МГц, что охватывает большинство задач низкочастотной передачи сигналов и энергии в промышленной и измерительной аппаратуре.
