Назначение и общее описание

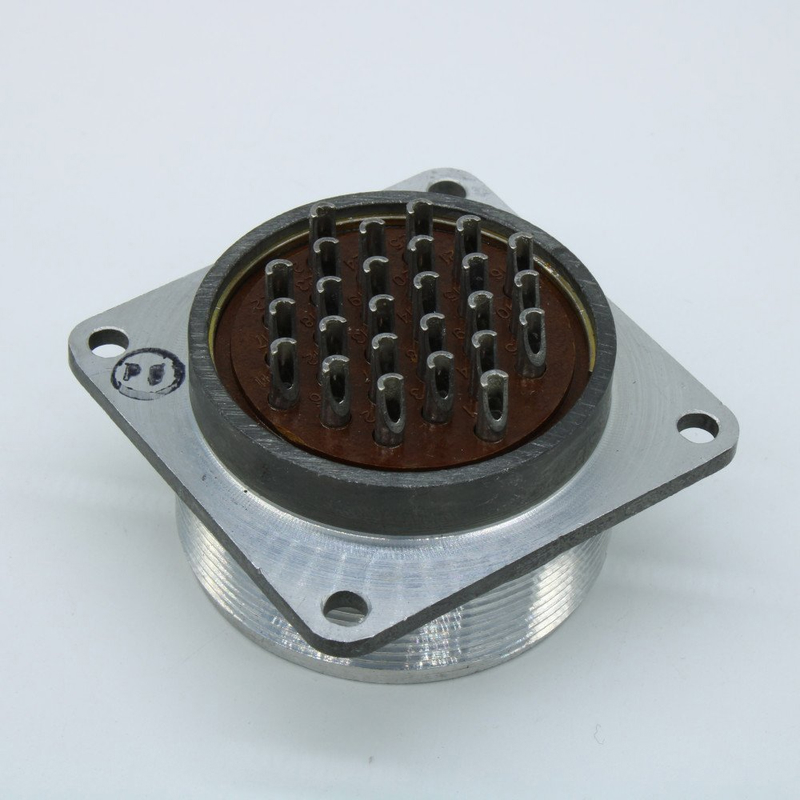

2РТТ48К26Ш29В — это низкочастотный цилиндрический электрический соединитель всеклиматического исполнения из серии 2РТТ. Устройство предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В по амплитудному значению. Соединитель выполнен в виде блочной приборной розетки с 26 контактами диаметром 1,5 мм. Сопротивление каждого контакта не превышает 2,5 мОм, а рабочий ток на один контакт достигает 20 А.

Изделие относится к пылебрызгозащищённым соединителям с резьбовым соединением и одношпоночной поляризацией. Контакты имеют серебряное покрытие, что обеспечивает стабильное электрическое соединение и устойчивость к окислению. Монтаж выполняется внутренней пайкой. Соединитель совместим с кабельными вилками типа ШР48П26НГ2 и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Конструкция рассчитана на всеклиматические условия эксплуатации и сохраняет работоспособность в широком диапазоне внешних воздействий. Изделие относится к категории 2РТТ48 и имеет артикул 6562.

Подтверждённые технические особенности

Соединитель 2РТТ48К26Ш29В обладает набором характеристик, которые определяют его применимость в ответственном оборудовании и аппаратуре, работающей в сложных условиях.

• Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия, что подтверждает всеклиматическое исполнение.
• Сопротивление изоляции не менее 5000 МОм в нормальных условиях.
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g.
• Ресурс по количеству сочленений и расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Резьбовое соединение обеспечивает надёжную фиксацию ответной части и защиту от самопроизвольного разъединения при вибрационных нагрузках.
• Одношпоночная поляризация исключает неправильное соединение контактов при монтаже.
• Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта.

Рабочее напряжение до 850 В амплитудного значения позволяет использовать соединитель в цепях с повышенным уровнем сигнала. Частотный диапазон до 3 МГц ограничивает применение низкочастотными трактами, что соответствует назначению серии 2РТТ.

Применение

Соединитель предназначен для установки в радиоэлектронную и радиотехническую аппаратуру в качестве блочной приборной розетки. Он используется для коммутации электрических цепей между внутренними узлами оборудования и внешними кабельными сборками. Совместимость с кабельными вилками ШР48П26НГ2 позволяет формировать разъёмные соединения в стационарных и подвижных установках.

Благодаря пылебрызгозащищённому исполнению и резьбовой фиксации изделие подходит для аппаратуры, эксплуатируемой в условиях повышенной влажности, запылённости и вибрации. Количество контактов 26 и рабочий ток до 20 А на контакт дают возможность коммутировать как сигнальные, так и силовые цепи в пределах допустимых нагрузок. Всеклиматическое исполнение расширяет область применения на аппаратуру, работающую вне отапливаемых помещений, включая регионы с холодным климатом.

Монтаж внутренней пайкой предполагает установку соединителя на корпус или шасси прибора с последующей распайкой проводников на контактные хвостовики. При проектировании ответной части необходимо учитывать одношпоночную поляризацию и тип резьбового соединения для корректного сопряжения с вилкой ШР48П26НГ2.

Декодировка обозначения

Маркировка 2РТТ48К26Ш29В содержит информацию о конструкции и исполнении соединителя.

• 2РТТ — тип соединителя, низкочастотный цилиндрический электрический соединитель серии 2РТТ.
• 48 — условный размер корпуса.
• К — исполнение, в данном контексте кабельный вариант, при этом блочный вариант обозначается буквой Б.
• 26 — количество контактов.
• Ш — вид патрубка, угловой.
• 29 — длина патрубка.
• В — всеклиматическое исполнение.

Полное обозначение с учётом блочного исполнения и углового патрубка отражает особенности монтажа и геометрию корпуса. Эти данные используются при подборе ответных частей, посадочных мест и кабельных сборок.
