Назначение и область применения

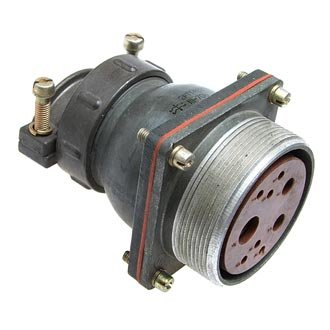

Низкочастотный цилиндрический соединитель 2РТТ48БУН9Ш26В производства завода «Элекон» представляет собой вилку блочную приборную без патрубка. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Приёмка «5» соответствует военной или специальной категории качества, что определяет повышенные требования к надёжности и стабильности параметров.

Соединитель применяется в пылебрызгозащищённых системах, где требуется надёжное разъёмное соединение электрических цепей. Основные отрасли использования — приборостроение, военная техника, промышленное оборудование и аппаратура специального назначения. Конструкция вилки блочной приборной обеспечивает удобный монтаж на корпусах приборов, блоков и шкафов управления.

Технические особенности и конструкция

Соединитель имеет условный размер корпуса 48 и контактный набор с 9 выводами (тип 26В). Фиксация сочленения — резьбовая, что гарантирует плотное и виброустойчивое соединение с ответной частью. Монтаж контактов выполняется объёмным способом. Изделие изготовлено во всеклиматическом исполнении и устойчиво к широкому спектру внешних воздействий.

Электрические и эксплуатационные параметры

• Сопротивление изоляции — не менее 5000 МОм
• Ресурс — 500 циклов сочленения-расчленения
• Минимальная наработка — 1000 часов при температуре плюс 80 градусов Цельсия
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия

Стойкость к механическим воздействиям

Конструкция соединителя рассчитана на эксплуатацию в условиях интенсивных механических нагрузок. Изделие выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также одиночные ударные нагрузки с ускорением до 10000 метров на секунду в квадрате. Это подтверждает пригодность соединителя для установки на подвижных объектах и в аппаратуре, подверженной тряске и ударам.

Преимущества и подтверждённые особенности

Приёмка «5» означает, что изделие прошло контроль в соответствии с требованиями для аппаратуры военного и специального назначения. Год выпуска — 2015. Артикул производителя — 50859, категория по классификации — 2РТТ48.

1. Резьбовая фиксация сочленения обеспечивает надёжный контакт при вибрациях
2. Широкий температурный диапазон позволяет использовать соединитель в различных климатических зонах
3. Высокое сопротивление изоляции снижает риск утечек тока и повышает безопасность
4. Объёмный монтаж упрощает установку и замену контактов
5. Пылебрызгозащищённое исполнение расширяет возможности применения в сложных условиях

Соединитель 2РТТ48БУН9Ш26В является компонентом для ответственных электрических соединений, где важны стабильность параметров, механическая прочность и соответствие специальным требованиям приёмки.
