2РТТ48БУН9Ш26В

Цена: ПОД ЗАКАЗ

Технические характеристики

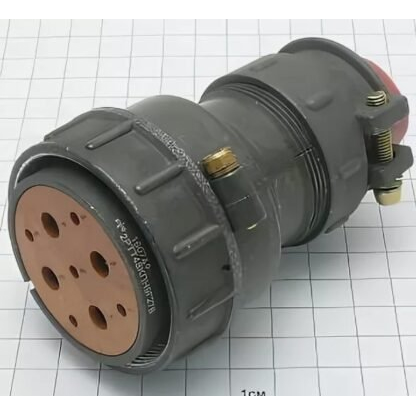

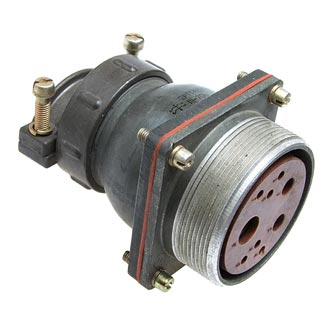

2РТТ48БУН9Ш26В — это цилиндрический низкочастотный соединитель ( розетка ), произведённый заводом « Элекон» в 2015 году с приёмкой «5» (вероятно, военная или специальная).

Производитель

завод « Элекон» специализируется на выпуске отечественных разъёмов серии 2РТТ, включая теплостойкие и всеклиматические модели для электро- и радиоаппаратуры.

Характеристики

Тип соединителя: Цилиндрический низкочастотный.
Исполнение: Кабельная часть, прямое.
Количество контактов: 48.
Тип контактов: Штыревые.
Покрытие контактов: Никель.
Метод фиксации: Резьбовая.
Рабочее напряжение: До 750 В (для группы 9).
Климатическое исполнение: Всеклиматическое (УХЛ).
Рабочий диапазон температур: От -60°C до +155°C.
Устойчивость: Высокая устойчивость к вибрационным, ударным нагрузкам, повышенной влажности, соляному туману и другим агрессивным факторам среды.
Материал корпуса: Алюминиевый сплав.
Тип приёмки: «5» (повышенная надёжность, для изделий специального назначения).

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электроники, устойчив к агрессивным факторам среды. Используется в приборах блочного или кабельного исполнения с резьбовой фиксацией.

Авиационная и космическая техника (авиационное оборудование, бортовые системы, ракетно-космическая техника).
Наземная военная техника (системы связи, радиолокационные станции, бронетехника).
Морская техника (корабельные системы, подводные аппараты).
Промышленное оборудование, работающее в тяжёлых условиях (горнодобывающая, нефтегазовая промышленность, автоматизированные системы управления).
Системы управления и связи, требующие высокой надёжности и защиты от внешних воздействий.
Электро- и радиоаппаратура общего и специального назначения.

Описание

Назначение соединителя 2РТТ48БУН9Ш26В

2РТТ48БУН9Ш26В представляет собой цилиндрический низкочастотный электрический соединитель в розеточном исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок, блоков и узлов радиоэлектронной аппаратуры. Соединитель обеспечивает надёжное разъёмное соединение проводников с возможностью многократного сочленения и расчленения в условиях стационарного и подвижного монтажа.

Благодаря резьбовому способу фиксации ответных частей достигается высокая механическая прочность сочленения и защита от самопроизвольного разъединения при вибрациях и ударных воздействиях. Розетка рассчитана на работу в составе оборудования, к которому предъявляются повышенные требования по стойкости к внешним воздействующим факторам.

Подтверждённые технические особенности

Соединитель изготовлен заводом «Элекон», специализирующимся на выпуске отечественных разъёмов серии 2РТТ, включая теплостойкие и всеклиматические модели. Изделие выпущено в 2015 году с приёмкой «5», что указывает на повышенную надёжность и предназначение для аппаратуры специального назначения.

Ключевые параметры соединителя:

Тип соединителя — цилиндрический низкочастотный, кабельная розетка в прямом исполнении.
Количество контактов — 48.
Тип контактов — штыревые, покрытие контактов — никель.
Способ фиксации — резьбовой.
Рабочее напряжение — до 750 вольт для группы 9.
Климатическое исполнение — всеклиматическое УХЛ.
Рабочий диапазон температур — от минус 60 до плюс 155 градусов Цельсия.
Материал корпуса — алюминиевый сплав.

Изделие отличается высокой устойчивостью к вибрационным и ударным нагрузкам, повышенной влажности, воздействию соляного тумана и другим агрессивным факторам окружающей среды. Герметичность и прочность конструкции обеспечивают сохранение электрических параметров в широком диапазоне внешних условий.

Сферы применения

Соединитель 2РТТ48БУН9Ш26В востребован в отраслях, где требуется стабильная работа электрических соединений при экстремальных температурах, механических нагрузках и агрессивных средах. Основные области использования:

Авиационная и космическая техника — бортовые системы, авиационное оборудование, ракетно-космические комплексы.
Наземная военная техника — системы связи, радиолокационные станции, бронетехника.
Морская техника — корабельные системы, подводные аппараты и оборудование морского базирования.
Промышленное оборудование тяжёлых условий эксплуатации — горнодобывающая отрасль, нефтегазовый комплекс, автоматизированные системы управления технологическими процессами.
Системы управления и связи, требующие повышенной надёжности и защиты от внешних воздействий.
Электро- и радиоаппаратура общего и специального назначения с резьбовой фиксацией соединителей.

Особенности конструкции и эксплуатации

Розетка предназначена для монтажа на кабель или в составе блочной аппаратуры. Прямое кабельное исполнение упрощает прокладку жгутов и подключение в ограниченных пространствах. Никелевое покрытие штыревых контактов обеспечивает стабильное переходное сопротивление и защиту от коррозии. Алюминиевый сплав корпуса сочетает малую массу с достаточной механической прочностью.

Резьбовой механизм фиксации позволяет контролировать усилие сочленения и гарантирует сохранение контакта при тряске и ударах. Всеклиматическое исполнение УХЛ подтверждает пригодность для эксплуатации в районах с холодным и умеренным климатом, включая наружную установку и неотапливаемые помещения. Широкий температурный диапазон от минус 60 до плюс 155 градусов Цельсия допускает применение как в условиях Крайнего Севера, так и вблизи тепловыделяющего оборудования.

Приёмка «5» свидетельствует о проведении расширенного контроля качества и испытаний, соответствующих требованиям к изделиям повышенной надёжности для специальной техники. Соединитель 2РТТ48БУН9Ш26В поставляется как самостоятельное комплектующее изделие и может применяться при ремонте, модернизации и производстве радиоэлектронной аппаратуры, требующей долговременной безотказной работы электрических соединений.
