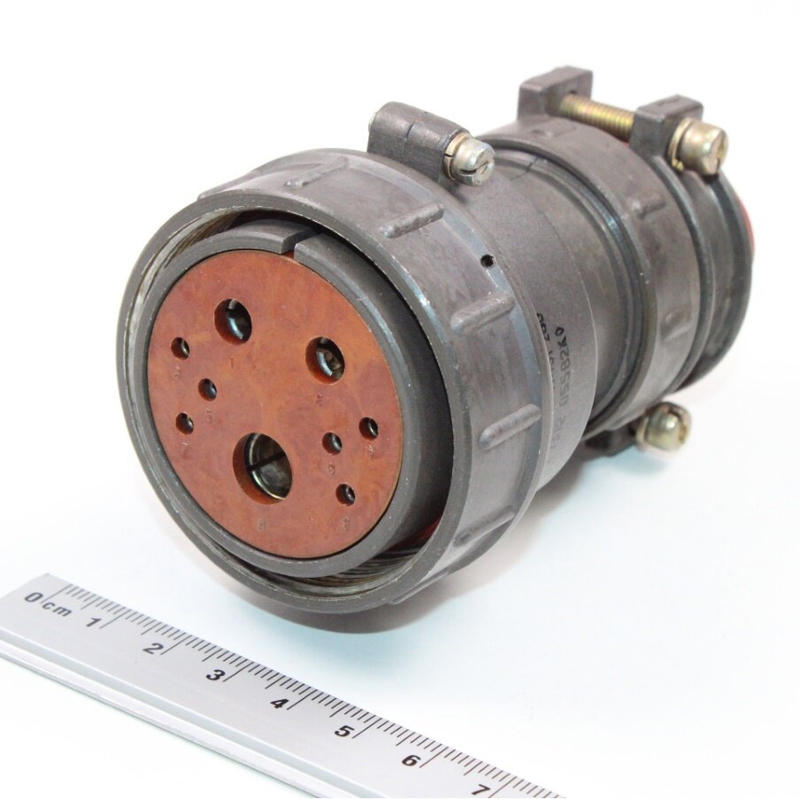

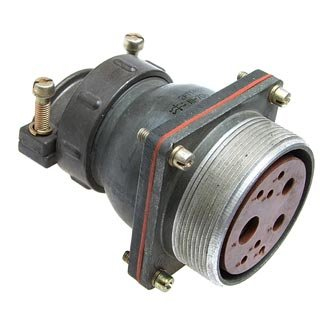

2РТТ48БУН9Г26В 2015г «5» Элекон

Цена:

4200 ₽

В наличии: 35 шт.

Производитель: Элекон

Технические характеристики

Изделие 2РТТ48БУН9Г26В «Элекон» относится к серии низкочастотных цилиндрических соединителей типа 2РТТ , которые производятся на заводе «Элекон» по отечественным техническим условиям (ГЕ0.364.120ТУ и др.) для применения в электронной и радиоэлектронной аппаратуре.

Это розетка блочная пылебрызгозащищенная (тип «БУН»), предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц и рабочим напряжением до около 850 В (амплитудное значение). Корпус имеет цилиндрическую форму с резьбовой фиксацией, что обеспечивает надежное сочленение и механическую устойчивость при вибрации и ударах.

Для серии 2РТТ в целом указываются следующие границы:

напряжение питания — в диапазоне примерно от единиц милливольт до 700 В ;
рабочий ток на контакт — порядка единиц микротоков до сотен ампер , в зависимости от конкретного варианта;
количество контактов — от 1 до 47 ;
условный размер корпуса — от 12 до 60 мм.

Конкретно для 2РТТ48БУН9Г26В розетки указаны нормы по количеству сочленений‑расчленений (порядка 500 циклов) и минимальной наработке (около 1000 часов) , что характерно для ответственных промышленных и военных применений.

Соединители 2РТТ рассчитаны на работу в широком диапазоне температур (обычно примерно от −60 до +100 °C ), что подходит для наземной, авиационной и морской техники. Изделия выдерживают синусоидальную вибрацию с диапазоном частот до нескольких тысяч герц и ускорением до десятков единиц g, а также ударные воздействия, что подтверждается их применением в бортовых и стационарных системах.

Такие разъемы 2РТТ48БУН9Г26В используются в радиоэлектронной аппаратуре, военной технике, измерительных системах, а также в промышленных системах управления и автоматики , где требуются надежные низкочастотные соединения с защитой от пыли и брызг. Они часто применяются в блочном объемном монтаже как часть комплекта «розетка–вилка» с резьбовой муфтой.

Описание

Назначение изделия

Розетка блочная пылебрызгозащищенная 2РТТ48БУН9Г26В «Элекон» предназначена для коммутации электрических цепей постоянного и переменного тока в составе низкочастотных цилиндрических соединителей серии 2РТТ. Изделие применяется в электронной и радиоэлектронной аппаратуре, где требуется разъемное соединение с защитой от проникновения пыли и водяных брызг. Рабочий диапазон частот достигает примерно 3 МГц, а амплитудное значение рабочего напряжения составляет до около 850 В. Резьбовая фиксация корпуса обеспечивает механически устойчивое сочленение с ответной вилкой и сохранение контакта при внешних воздействиях.

Изделие выпускается заводом «Элекон» по отечественным техническим условиям, в том числе ГЕ0.364.120ТУ и сопутствующей документации. Розетка ориентирована на блочный объемный монтаж и используется как часть комплекта «розетка–вилка» с резьбовой муфтой. Категория изделия — 2РТТ48, приемка «5», год выпуска — 2015.

Подтвержденные особенности

Соединители серии 2РТТ, к которой относится данная розетка, характеризуются следующими техническими границами:

напряжение питания — в диапазоне примерно от единиц милливольт до 700 В;
рабочий ток на контакт — от единиц микротоков до сотен ампер в зависимости от конкретного исполнения;
количество контактов — от 1 до 47;
условный размер корпуса — от 12 до 60 мм;
количество сочленений-расчленений — порядка 500 циклов;
минимальная наработка — около 1000 часов;
диапазон рабочих температур — обычно примерно от минус 60 до плюс 100 градусов Цельсия.

Корпус розетки имеет цилиндрическую форму с резьбовым креплением, что обеспечивает надежную фиксацию при вибрационных и ударных нагрузках. Изделие выдерживает синусоидальную вибрацию с диапазоном частот до нескольких тысяч герц и ускорением до десятков единиц g, а также ударные воздействия. Пылебрызгозащищенное исполнение подтверждает пригодность розетки для эксплуатации в условиях повышенной запыленности и воздействия брызг.

Применение

Розетка 2РТТ48БУН9Г26В применяется в следующих областях:

радиоэлектронная аппаратура наземного, авиационного и морского базирования;
военная техника и ответственные промышленные системы;
измерительные комплексы и контрольно-проверочное оборудование;
промышленные системы управления и автоматики;
бортовые и стационарные электронные блоки с блочным объемным монтажом.

Изделие рассчитано на применение в составе низкочастотных трактов, где важны стабильность электрического контакта, механическая прочность сочленения и устойчивость к неблагоприятным внешним факторам. Резьбовая муфта ответной части предотвращает самопроизвольное расчленение при вибрации, что особенно важно для подвижных объектов и аппаратуры, эксплуатируемой в жестких условиях.

Особенности монтажа и совместимости

Розетка устанавливается на панель или корпус блока и предназначена для работы с ответными вилками серии 2РТТ, имеющими соответствующее резьбовое присоединение. Тип корпуса «БУН» указывает на блочное исполнение с пылебрызгозащитой, что позволяет использовать розетку в аппаратуре с требованиями к герметизации мест сочленения. При монтаже следует учитывать условный размер корпуса и количество задействованных контактов, которые подбираются исходя из конкретной схемы соединения.

Изделие сохраняет работоспособность при длительной эксплуатации в широком температурном диапазоне, что позволяет применять его как в отапливаемых стационарных помещениях, так и в неотапливаемых отсеках техники, работающей при отрицательных температурах. Минимальная наработка около 1000 часов и ресурс порядка 500 циклов сочленения-расчленения подтверждают пригодность розетки для ответственных применений с регламентным обслуживанием.
