Назначение и конструктивное исполнение

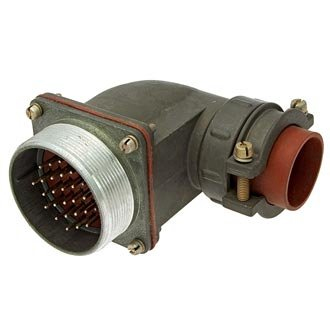

Цилиндрический низкочастотный разъём 2РТТ48БУН26Ш29В «5» производства Элекон относится к серии 2РТТ и предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие выполнено в корпусе условного размера 48 и представляет собой блочную розетку без патрубка (БУН), рассчитанную на объёмный монтаж с резьбовой фиксацией. Такое исполнение обеспечивает надёжное крепление разъёма на панели или корпусе оборудования и упрощает монтаж в условиях ограниченного пространства.

Разъём имеет 26 контактов, скомпонованных по набору 29В, который предусматривает сочетание контактов разного диаметра, например, Ø2,5 мм и Ø5,5 мм. Покрытие контактов серебром (Ag) обеспечивает стабильное переходное сопротивление и надёжное электрическое соединение на протяжении всего срока службы. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, что придаёт изделию устойчивость к коррозии и механическим повреждениям. Изолятор выполнен из карболита, сопротивление изоляции составляет не менее 5000 МОм.

Эксплуатационные характеристики

Изделие во всеклиматическом исполнении В рассчитано на работу в широком диапазоне температур от -60 до +100 °С. Разъём сохраняет работоспособность при воздействии вибраций частотой до 5000 Гц и механических ускорений до 300 м/с², а также при относительной влажности воздуха до 98% при температуре +25 °С. Эти показатели позволяют применять соединитель в аппаратуре, эксплуатируемой в условиях повышенных механических и климатических нагрузок, включая промышленные установки, транспортное и специальное оборудование.

Ресурс разъёма составляет 500 циклов сочленения, что подтверждает его пригодность для многократного использования в составе обслуживаемой аппаратуры. Срок хранения изделия достигает 15 лет при соблюдении условий консервации и хранения, предусмотренных технической документацией.

Приёмка и соответствие требованиям

Маркировка «5» в обозначении изделия указывает на вид приёмки ОТК — сплошную проверку с дополнительными периодическими испытаниями. Производство разъёма осуществляется в соответствии с техническими условиями ТУ ГЕ0.364.120, что гарантирует соответствие изделия установленным конструкторским и эксплуатационным требованиям.

Год выпуска — 2015. Приёмка «5» предполагает проведение полного объёма контрольных операций, включая проверку электрических параметров, механической прочности и климатической стойкости, что обеспечивает стабильность характеристик каждого поставляемого экземпляра.

Области применения

Блочная розетка 2РТТ48БУН26Ш29В «5» применяется в низкочастотных электрических цепях различного оборудования, где требуется надёжное разъёмное соединение с резьбовой фиксацией и устойчивость к внешним воздействиям. Типовые области использования включают:

• Промышленную электронику и контрольно-измерительную аппаратуру
• Системы связи и передачи сигналов на частотах до 3 МГц
• Оборудование, работающее в условиях вибраций и ударных нагрузок
• Установки, эксплуатируемые в широком диапазоне климатических условий, включая отрицательные температуры и высокую влажность

Сочетание серебряного покрытия контактов, прочного алюминиевого корпуса и всеклиматического исполнения делает разъём востребованным в аппаратуре ответственного назначения, где важны стабильность соединения и длительный срок службы.

Монтаж и совместимость

Исполнение без патрубка предусматривает установку розетки непосредственно на несущую поверхность с фиксацией резьбовым соединением. Такая схема монтажа исключает необходимость в дополнительном кабельном вводе со стороны розетки и упрощает компоновку аппаратуры. Набор контактов 29В с двумя типоразмерами контактов обеспечивает совместимость с ответными вилками серии 2РТТ соответствующего исполнения и условного размера корпуса.

Применение алюминиевого сплава с оксидированием снижает массу разъёма и одновременно обеспечивает защиту от коррозии, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур. Карболитовый изолятор сохраняет диэлектрические свойства во всём рабочем диапазоне температур, а высокое сопротивление изоляции не менее 5000 МОм гарантирует минимальные токи утечки между контактами.

Разъём поставляется как отдельное изделие и предназначен для самостоятельного монтажа в составе аппаратуры. Конкретная комплектация определяется требованиями заказчика и технической документацией на конечное оборудование.
