2РТТ48БУН26Г29В 2015г «5» Элекон

Цена:

4200 ₽

В наличии: 21 шт.

Производитель: Элекон

Технические характеристики

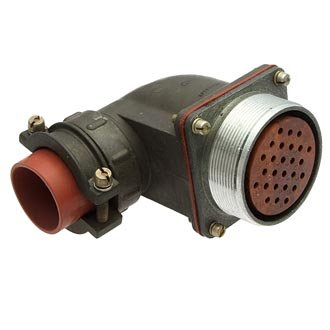

2РТТ48БУН26Г29В «Элекон» «5» — это цилиндрический низкочастотный силовой соединитель российского производства (завод «Элекон»), применяемый преимущественно в электрических цепях постоянного и переменного тока.

Этот соединитель предназначен для подключения и коммутации силовых линий в электротехническом и промышленном оборудовании. Он работает в цепях постоянного и переменного тока частотой до нескольких мегагерц при повышенном рабочем напряжении, характерном для силовых низкочастотных разъёмов серии 2РТТ.

Является розеткой (часть соединителя «розетка–вилка») с цилиндрическим корпусом и резьбовой фиксацией.
Корпус выполнен из легкого сплава (обычно алюминиевый сплав), изолятор — из термореактивного материала (например, карболита), что обеспечивает достаточно высокую механическую и тепловую стойкость.

Характеристики уточняются по типоносителю серии 2РТТ, но для аналогичных разъёмов указаны:

Номинальное напряжение порядка нескольких сотен вольт (до 850 В амплитудного значения).
Рабочий ток — десятки ампер на отдельные контакты (до 30–100 А в зависимости от диаметра контакта), при этом общий токовой режим зависит от количества и размера контактов в наборе.

Рабочий температурный диапазон обычно от –60 до +100 °C , что позволяет использовать разъём в сложных климатических условиях.
Соединитель относится к всклиматическому исполнению (исполнение «В»), обеспечивает нормальную работу при высокой влажности и механических воздействиях в пределах типовых норм ТУ на серию 2РТТ.

Буква «5» в обозначении указывает на вид приёмки и контроля (например, приёмка ОТК, партия «5»), а не на тип или конструкцию. Это код, который характеризует категорию партии по системе контроля качества завода‑производителя.д.).

Описание

Назначение соединителя

2РТТ48БУН26Г29В Элекон «5» представляет собой цилиндрический низкочастотный силовой соединитель российского производства, изготовленный на заводе «Элекон». Устройство предназначено для коммутации силовых электрических цепей постоянного и переменного тока в составе электротехнического и промышленного оборудования. Соединитель рассчитан на работу при повышенном рабочем напряжении, характерном для силовых низкочастотных разъёмов серии 2РТТ, и допускает использование в цепях с частотой до нескольких мегагерц.

Изделие выполнено в виде розетки, то есть ответной части пары «розетка–вилка», и оснащено цилиндрическим корпусом с резьбовой фиксацией. Такая конструкция обеспечивает надёжное механическое соединение и защиту контактной группы от самопроизвольного разъединения в условиях вибраций и механических воздействий.

Конструктивные особенности и материалы

Корпус соединителя изготовлен из лёгкого сплава, как правило, алюминиевого, что обеспечивает сочетание достаточной прочности и умеренной массы изделия. Изолятор выполнен из термореактивного материала, например карболита, который отличается высокой механической и тепловой стойкостью. Такое сочетание материалов позволяет использовать разъём в сложных условиях эксплуатации, включая повышенную влажность и механические нагрузки в пределах типовых норм технических условий на серию 2РТТ.

Соединитель относится к исполнению «В», что подтверждает его пригодность для работы во всеклиматических условиях. Изделие сохраняет работоспособность при воздействии высокой влажности и в широком диапазоне температур.

Электрические параметры

Для разъёмов серии 2РТТ характерны следующие электрические характеристики:

номинальное напряжение — до 850 В амплитудного значения;
рабочий ток на отдельные контакты — от 30 до 100 А в зависимости от диаметра контакта;
общий токовый режим определяется количеством и размером контактов в конкретном наборе;
рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.

Конкретные значения для данного типоносителя уточняются по документации серии 2РТТ, однако приведённые параметры соответствуют аналогичным соединителям этой линейки и подтверждают пригодность устройства для работы с силовыми нагрузками.

Условное обозначение и приёмка

Буква «5» в обозначении изделия указывает на вид приёмки и контроля, а не на тип или конструкцию соединителя. Это код, который характеризует категорию партии по системе контроля качества завода-производителя. Приёмка «5» подтверждает, что изделие прошло установленный цикл проверок и соответствует требованиям технических условий.

Год выпуска изделия — 2015. Соединитель предназначен для применения в составе электротехнических шкафов, промышленных установок, распределительных устройств и другого оборудования, где требуется надёжная коммутация силовых линий постоянного и переменного тока с резьбовой фиксацией соединения.
