Назначение и область применения

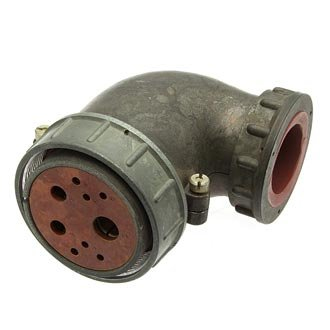

Цилиндрический разъём 2РТТ48БУЭ9Ш26В от производителя Элекон приёмки «5» представляет собой кабельную вилку с угловым патрубком и относится к серии теплостойких пылебрызгозащищённых соединителей нормальных габаритов. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока в условиях воздействия пыли, брызг, вибрационных нагрузок и значительных перепадов температуры.

Разъём рассчитан на работу с токовой нагрузкой до 200 А на контакт и напряжением до 700 В, при этом амплитудное значение напряжения составляет 850 В. Допустимый частотный диапазон — до 3 МГц. Благодаря своим характеристикам соединитель применяется в промышленном оборудовании, электротехнических установках, передвижных и стационарных комплексах, где требуется стабильный электрический контакт при эксплуатации во всеклиматическом исполнении.

Конструктивные особенности

Корпус разъёма соответствует типоразмеру 48, количество контактов — 9. Диаметры контактов варьируются и включают типоразмеры 1,5 мм, 3,5 мм и 5,5 мм. Контактные элементы выполнены из серебра, что обеспечивает низкое переходное сопротивление и высокую стойкость к окислению. Изолятор разъёма гарантирует сопротивление изоляции не менее 5000 МОм.

Модель относится к категории кабельных вилок, где буква «К» в обозначении указывает на кабельное исполнение, а буква «У» — на наличие углового патрубка. Угловой патрубок упрощает монтаж кабеля в ограниченном пространстве и снижает механическую нагрузку на место ввода проводов при подключении.

Электрические и механические параметры

• Максимальная токовая нагрузка на контакт — до 100 А в зависимости от диаметра контакта
• Сопротивление контакта — не более 0,3–2,5 мОм
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия
• Устойчивость к вибрациям — в диапазоне частот от 1 до 5000 Гц
• Число сочленений-расчленений — 500
• Минимальная наработка — 1000 часов
• Срок сохраняемости — 15 лет

Условия эксплуатации и монтажа

Соединитель 2РТТ48БУЭ9Ш26В рассчитан на внутренний монтаж и всеклиматическое исполнение. Конструкция обеспечивает защиту от проникновения пыли и водяных брызг, что подтверждается принадлежностью к пылебрызгозащищённой серии. Разъём сохраняет работоспособность при значительных вибрационных нагрузках, что делает его пригодным для использования на подвижных механизмах и в оборудовании, подверженном динамическим воздействиям.

Для корректной работы в составе электрической цепи вилка соединяется с ответной розеткой соответствующего типоразмера серии 2РТТ48. При монтаже следует учитывать диаметры контактов и допустимые токовые нагрузки. Артикул изделия — 50867. Год выпуска — 2015. Приёмка «5» подтверждает прохождение установленных процедур контроля качества в соответствии с техническими условиями производителя.
