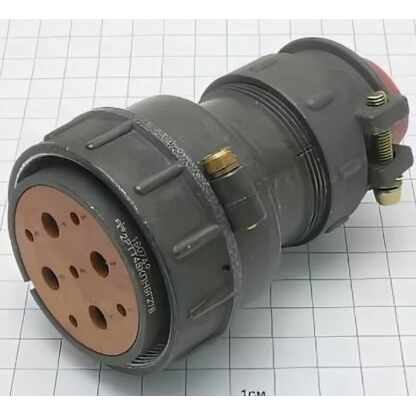

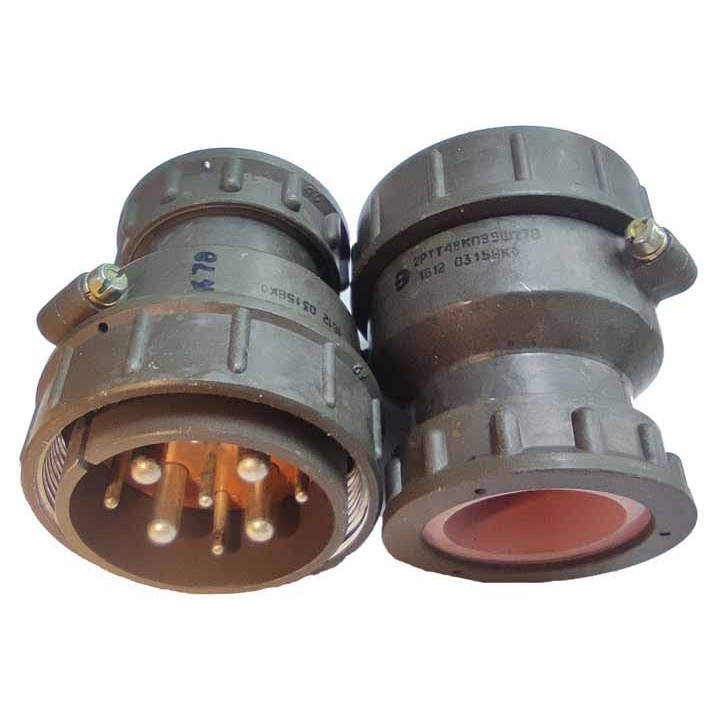

2РТТ48БУЭ9Г27В 2015г «5» Элекон

Цена:

4200 ₽

В наличии: 35 шт.

Производитель: Элекон

Технические характеристики

2РТТ48БУЭ9Г27В «5» — это низкочастотный цилиндрический пылебрызгозащищённый электрический разъём (розетка блочная) российского производства, выпускаемый заводом «Элекон». Он относится к серии 2РТТ, предназначен для подключения и отключения силовых и сигнальных цепей в аппаратуре различного назначения.

Разъём работает в цепях постоянного и переменного тока с частотой до примерно 3 МГц, выдерживает напряжение до 850 В (амплитудное значение). Из‑за всеклиматического исполнения и пылебрызгозащиты его применяют в промышленной, транспортной и военной технике, где важны надёжность и стойкость к внешней среде.

2РТТ48БУЭ9Г27В — розетка цилиндрического типа с резьбовой фиксацией сочленения, корпус объёмного монтажа без отдельного патрубка. В комплектации «27» она имеет 9 контактов: 5 шт. диаметром около 2,5 мм и 4 шт. диаметром около 5,5 мм; это позволяет совмещать в одном разъёме силовые и слаботочные цепи.

Разъём рассчитан на значительные токовые нагрузки: до примерно 35 А на контакт Ø 2,5 мм и до 100 А на контакт Ø 5,5 мм, что делает его пригодным для передачи повышенных мощностей. Рабочий температурный диапазон обычно составляет примерно от −60 до +100 °С, а допустимый уровень влажности — до 98% при +25 °С; при этом разъём рассчитан на многократные циклы соединений и имеет высокое сопротивление изоляции.

Обозначение «5» в маркировке указывает на вид приёмки и тип исполнения, которое относится к всеклиматическому варианту разъёмов 2РТТ для внутреннего монтажа. Корпус, как правило, выполняют из алюминиевого сплава с оксидным покрытием, а контакты — с серебряным покрытием, что обеспечивает хорошие электрические характеристики и коррозионную стойкость.

Описание

Назначение и область применения

2РТТ48БУЭ9Г27В «5» представляет собой низкочастотный цилиндрический пылебрызгозащищённый электрический разъём в исполнении блочной розетки российского производства, выпускаемый заводом «Элекон». Изделие относится к серии 2РТТ и предназначено для подключения и отключения силовых и сигнальных цепей в аппаратуре различного назначения.

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц и выдерживает напряжение до 850 В амплитудного значения. Благодаря всеклиматическому исполнению и пылебрызгозащищённой конструкции он применяется в промышленной, транспортной и военной технике, где предъявляются повышенные требования к надёжности соединений и стойкости к воздействию внешней среды.

Основные области использования включают монтаж внутри корпусов оборудования, подключение кабельных трасс к силовым и сигнальным модулям, а также организацию разъёмных соединений в устройствах, эксплуатируемых в широком диапазоне климатических условий.

Конструктивные особенности и характеристики

Розетка выполнена в цилиндрическом корпусе с резьбовой фиксацией сочленения и относится к варианту объёмного монтажа без отдельного патрубка. Корпус изготавливается из алюминиевого сплава с оксидным покрытием, что обеспечивает защиту от коррозии и механическую прочность конструкции. Контакты имеют серебряное покрытие, улучшающее электрические характеристики и повышающее стойкость к окислению.

Комплектация «27» предусматривает наличие 9 контактов:

5 контактов диаметром около 2,5 мм;
4 контакта диаметром около 5,5 мм.

Такое сочетание позволяет совмещать в одном разъёме силовые и слаботочные цепи. Изделие рассчитано на значительные токовые нагрузки: до примерно 35 А на контакт диаметром 2,5 мм и до 100 А на контакт диаметром 5,5 мм, что делает его пригодным для передачи повышенных мощностей.

Рабочий температурный диапазон составляет примерно от минус 60 до плюс 100 градусов Цельсия. Допустимый уровень относительной влажности достигает 98 процентов при температуре плюс 25 градусов Цельсия. Разъём рассчитан на многократные циклы соединений и обладает высоким сопротивлением изоляции, что подтверждает его пригодность для длительной эксплуатации в ответственных узлах аппаратуры.

Маркировка и приёмка

Обозначение «5» в маркировке указывает на вид приёмки и тип исполнения, относящийся к всеклиматическому варианту разъёмов 2РТТ для внутреннего монтажа. Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в аппаратуре специального и промышленного назначения.

Артикул изделия — 50866. Производитель — завод «Элекон». Страна производства — Россия. Год выпуска согласно данным приёмки — 2015.

Преимущества конструкции

Пылебрызгозащищённое исполнение обеспечивает стабильную работу разъёма при попадании пыли и брызг, что особенно важно для оборудования, эксплуатируемого в сложных производственных условиях. Резьбовая фиксация сочленения исключает самопроизвольное расстыкование при вибрациях и механических нагрузках.

Наличие контактов двух диаметров в одном корпусе сокращает количество разъёмов в аппаратуре и упрощает компоновку внутренних соединений. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрических параметров в течение всего срока службы изделия.
