Назначение изделия

2РТТ48БУЭ9Г27В представляет собой цилиндрический низкочастотный пылебрызгозащищённый разъём всеклиматического исполнения. Устройство предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие используется в приборах и оборудовании, где требуется надёжное сочленение вилки и розетки в условиях вибрации, ударов и экстремальных температур.

Разъём рассчитан на эксплуатацию в диапазоне температур от -60 °C до +100 °C, что позволяет применять его в аппаратуре, работающей в жёстких климатических и механических условиях. Конструкция обеспечивает защиту от пыли и брызг, а всеклиматическое исполнение подтверждает пригодность для использования вне отапливаемых помещений и в составе подвижных объектов.

Подтверждённые технические особенности

Разъём оснащён девятью контактами, распределёнными по двум типоразмерам. Пять контактов имеют диаметр 2,5 мм, четыре контакта — диаметр 5,5 мм. Все контакты снабжены серебряным покрытием, которое обеспечивает низкое переходное сопротивление: не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм.

Электрические параметры изделия включают следующие подтверждённые значения:

• максимальная токовая нагрузка на контакт диаметром 2,5 мм — 35 А;
• максимальная токовая нагрузка на контакт диаметром 5,5 мм — 100 А;
• суммарная максимальная токовая нагрузка — до 525 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон давления — до 1,3×10⁻⁴ Па.

Механическая стойкость разъёма подтверждена ресурсом в 500 сочленений-расчленений. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g и одиночные удары с ускорением до 1000 g. Совокупность этих характеристик делает разъём пригодным для применения в аппаратуре, подвергающейся интенсивным динамическим воздействиям.

Применение

Разъём 2РТТ48БУЭ9Г27В предназначен для монтажа в составе электрических цепей, где требуется разъёмное соединение с высокой токовой нагрузкой и стойкостью к внешним факторам. Основные области применения включают промышленное оборудование, измерительные приборы, силовые цепи и аппаратуру, эксплуатируемую в условиях повышенной вибрации и перепадов температур.

Благодаря комбинированному составу контактов разного диаметра изделие позволяет одновременно коммутировать силовые и сигнальные линии в пределах одного корпуса. Серебряное покрытие контактов обеспечивает стабильность электрического соединения при длительной эксплуатации и снижает потери в местах сочленения.

Пылебрызгозащищённое исполнение допускает установку разъёма в корпусах оборудования, не полностью изолированных от воздействия влаги и пыли. Диапазон рабочих температур от -60 °C до +100 °C расширяет возможность применения изделия в климатических зонах с суровыми зимними и жаркими летними условиями.

Конструктивные параметры

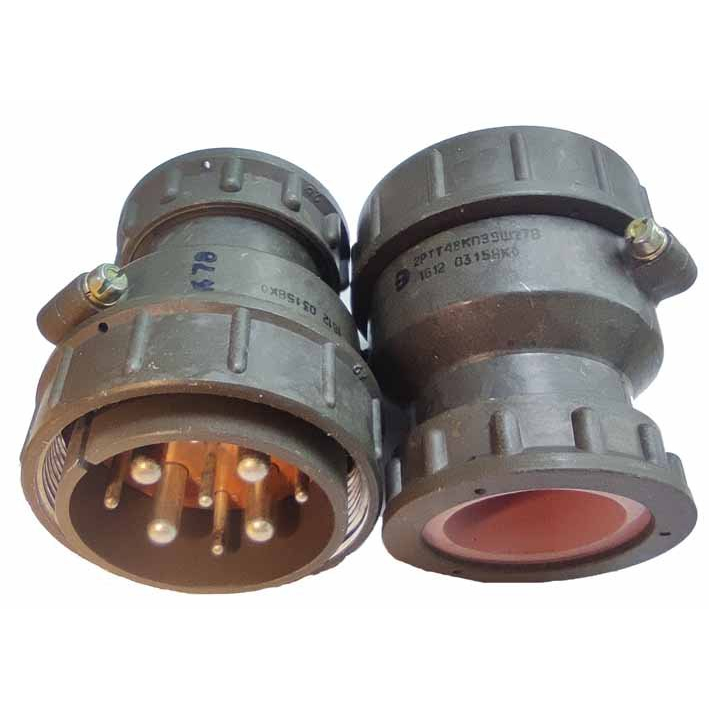

Изделие выполнено в цилиндрическом корпусе и относится к категории 2РТТ48. Артикул производителя — 6558. Год выпуска, указанный в характеристиках, — 2015. Точные габаритные размеры, масса и комплектность в представленных данных не указаны, поэтому при проектировании посадочных мест следует руководствоваться документацией на серию 2РТТ48.

Электрическая схема разводки контактов предполагает наличие пяти контактов меньшего диаметра и четырёх контактов большего диаметра. Такое распределение позволяет гибко организовывать питание и передачу сигналов в зависимости от требований конкретного устройства. Амплитудное значение рабочего напряжения до 850 В допускает применение разъёма в цепях с повышенным напряжением при соблюдении проектных норм безопасности.
