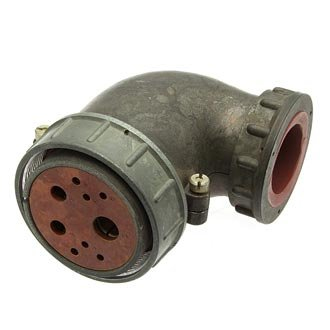

Назначение соединителя 2РТТ48БУЭ9Г26В Элекон «5»

Цилиндрический низкочастотный электрический соединитель 2РТТ48БУЭ9Г26В изготовлен заводом «Элекон» и относится к серии 2РТТ по ТУ ГЕ0.364.120 ТУ. Изделие представляет собой блочную розетку с угловым патрубком и корпусным размером 48 мм, предназначенную для внутреннего монтажа в электрических цепях постоянного и переменного тока. Соединитель рассчитан на эксплуатацию при частоте до 3 МГц и напряжении до 850 В амплитудного значения. Конструкция предусматривает контакты для пайки или объемного монтажа с резьбовой фиксацией, что обеспечивает устойчивое механическое и электрическое соединение в условиях повышенных нагрузок.

Модель выпущена в исполнении «5», связанном с выпуском примерно 2015 года, и имеет всеклиматическое исполнение, обозначаемое литерой «В». Это позволяет применять соединитель в приборах и оборудовании, работающих в широком диапазоне внешних воздействий, включая вибрации, удары и экстремальные температуры. Изделие подходит для комплектации радиоэлектронной аппаратуры, промышленных установок, измерительных систем и других устройств, где требуется надежное разъемное соединение с защитой от пыли и брызг.

Подтверждённые особенности конструкции

Соединитель 2РТТ48БУЭ9Г26В сочетает проверенные технические решения серии 2РТТ с характеристиками, подтверждёнными производителем для данного исполнения. К основным особенностям относятся:

• Блочная розетка с угловым патрубком для монтажа на панель или корпус оборудования;
• Корпусный размер 48 мм, обеспечивающий совместимость с ответными частями серии 2РТТ соответствующего типоразмера;
• Всеклиматическое исполнение «В» с устойчивостью к вибрациям, ударам и экстремальным температурам;
• Контакты для пайки или объемного монтажа с резьбовой фиксацией;
• Рабочий диапазон частот до 3 МГц при напряжении до 850 В амплитудного значения;
• Пылебрызгозащищённое и теплостойкое исполнение;
• Ресурс не менее 500 циклов сочленений-расчленений при наработке не менее 1000 часов.

Указанные параметры подтверждаются техническими условиями ГЕ0.364.120 ТУ и обозначением изделия, в котором зашифрованы тип, конструктивное исполнение и климатическое исполнение. Буквы «БУЭ» указывают на блочную розетку с угловым патрубком, цифра «48» — на корпусный размер, литера «В» — на всеклиматическое исполнение, а литера «Г» в маркировке соответствует особенностям покрытия или материала корпуса, предусмотренным серией.

Применение в оборудовании

Соединитель предназначен для внутреннего монтажа в электрических цепях и используется в составе приборов, где требуется разъёмное соединение с высокой устойчивостью к внешним воздействиям. Благодаря всеклиматическому исполнению изделие подходит для аппаратуры, эксплуатируемой в полевых условиях, на транспорте, в промышленных цехах и на открытых объектах. Пылебрызгозащищённое исполнение снижает риск отказов при попадании влаги и загрязнений, а теплостойкость позволяет сохранять рабочие характеристики при изменении температуры окружающей среды.

Типовые области применения включают:

1. Радиоэлектронные блоки и стойки с внутренней коммутацией;
2. Промышленные датчики и исполнительные механизмы;
3. Измерительные и испытательные стенды;
4. Аппаратуру связи и телекоммуникационное оборудование;
5. Приборы, работающие в условиях вибраций и ударных нагрузок.

Монтаж и совместимость

Блочное исполнение розетки с угловым патрубком позволяет выполнять монтаж на плоские поверхности корпусов и панелей с внутренней прокладкой кабеля. Резьбовая фиксация контактов обеспечивает надёжное удержание проводников при пайке или объемном монтаже. Для сочленения применяются ответные вилки серии 2РТТ с соответствующим корпусным размером 48 мм, что обеспечивает взаимозаменяемость в рамках серии по ТУ ГЕ0.364.120 ТУ. Изделие рассчитано на многократные циклы соединения и разъединения без потери электрических характеристик в пределах заявленного ресурса.

При выборе соединителя для конкретного оборудования следует учитывать рабочее напряжение до 850 В амплитудного значения, частотный диапазон до 3 МГц и условия эксплуатации. Всеклиматическое исполнение «В» подтверждает пригодность изделия для применения в различных климатических зонах, включая воздействие пониженных и повышенных температур, повышенной влажности и механических нагрузок.
