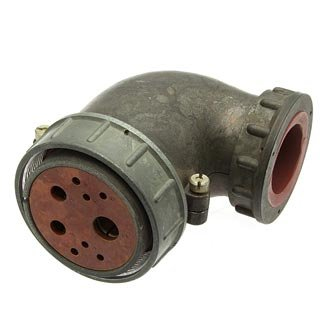

Назначение соединителя 2РТТ48БУЭ9Г26В

2РТТ48БУЭ9Г26В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей в составе стационарного и подвижного оборудования. Изделие выполнено в виде блочной розетки с угловым экранированным патрубком и рассчитано на монтаж на панель либо корпус аппаратуры. Соединитель обеспечивает разъёмное соединение кабельных линий с бортовыми и внутренними цепями устройств, эксплуатируемых в условиях повышенных механических нагрузок и неблагоприятных внешних воздействий.

Модель относится к серии 2РТТ, объединяющей теплостойкие пылебрызгозащищённые соединители. Исполнение «В» подтверждает принадлежность изделия к всеклиматической категории, что допускает его применение в широком диапазоне климатических зон и погодных условий. Соединитель ориентирован на профессиональное использование в аппаратуре ответственного назначения, где предъявляются повышенные требования к стабильности контакта и долговечности конструкции.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РТТ48БУЭ9Г26В несёт в себе полную информацию о конструктивном исполнении и электрических параметрах соединителя. Каждый элемент маркировки имеет конкретное техническое значение.

• 2РТТ — серия теплостойких пылебрызгозащищённых цилиндрических соединителей;
• 48 — условный размер корпуса, равный 48 мм;
• БУЭ — блочная розетка с угловым патрубком, экранированная;
• 9Г — девять гнездовых контактов, розетка;
• 26 — сочетание контактов, определяющее схему расположения и назначения выводов;
• В — всеклиматическое исполнение.

Корпус соединителя имеет условный размер 48 мм, что определяет габаритную совместимость с ответными вилками и розетками соответствующего типоразмера. Угловой патрубок обеспечивает удобный ввод кабеля в условиях ограниченного монтажного пространства, а экранирование патрубка способствует защите цепей от воздействия внешних электромагнитных помех. Блочное исполнение предусматривает крепление розетки непосредственно к панели или корпусу оборудования, что упрощает интеграцию изделия в конечную аппаратуру.

Пылебрызгозащищённая конструкция предотвращает проникновение пыли и брызг внутрь соединителя, сохраняя работоспособность контактной группы при эксплуатации в запылённых и влажных средах. Теплостойкие материалы, применяемые в серии 2РТТ, обеспечивают сохранение механических и электрических характеристик при воздействии повышенных температур.

Технические характеристики

• Тип соединителя: цилиндрический низкочастотный электрический соединитель;
• Серия: 2РТТ;
• Исполнение: всеклиматическое;
• Конструкция: блочная розетка для монтажа на панель или корпус оборудования;
• Размер корпуса: 48 мм условно;
• Патрубок: угловой экранированный;
• Количество контактов: 9 гнездовых;
• Устойчивость: повышенная устойчивость к вибрациям, ударам и перепадам температур;
• Герметичность: пылебрызгозащищённая конструкция.

Соединитель рассчитан на работу в электрических цепях оборудования, эксплуатируемого по техническим условиям ГЕ0.364.120 ТУ. Конструкция обеспечивает надёжное электрическое соединение при механических нагрузках, включая вибрационные и ударные воздействия, характерные для подвижных объектов и промышленных установок. Экранированный угловой патрубок дополнительно повышает электромагнитную совместимость устройства в составе аппаратуры.

Области применения

Соединитель 2РТТ48БУЭ9Г26В предназначен для внутреннего монтажа в электрических цепях оборудования, эксплуатируемого в сложных условиях. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах без дополнительной защиты от внешних атмосферных факторов в пределах, установленных техническими условиями.

Типичными сферами применения соединителя являются:

• промышленное оборудование и системы автоматики;
• военная и специальная техника;
• авиационное и космическое оборудование;
• железнодорожный транспорт;
• судовое оборудование;
• системы связи и навигации.

Во всех перечисленных областях востребованы ключевые свойства данной модели: стабильность электрического контакта при вибрациях и ударах, функционирование в широком диапазоне температур, защита контактов от пыли и брызг, а также электромагнитная совместимость благодаря экранированному патрубку. Соединитель применяется преимущественно в аппаратуре, где критична безотказная работа в жёстких условиях эксплуатации и недопустимы сбои контактных соединений.
