Назначение соединителя 2РТТ48БУЭ26Г29В Элекон «5»

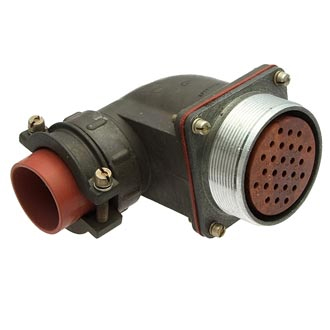

Низкочастотный цилиндрический соединитель 2РТТ48БУЭ26Г29В производства завода «Элекон» представляет собой приборную розетку блочного типа и предназначен для надёжного соединения электрических цепей в аппаратуре, эксплуатируемой в условиях повышенных требований к виброустойчивости и защите от пыли. Соединитель марки «5» ориентирован на объёмный монтаж в блочных конструкциях, где критически важны стабильность контактирования и устойчивость к внешним механическим воздействиям.

Изделие рассчитано на работу с постоянным и переменным током частотой до 3 МГц при амплитудном напряжении до 850 В. Благодаря конструктивному исполнению и применённым материалам соединитель подходит для использования в авиации, судостроении и промышленной электронике, где предъявляются строгие требования к пылебрызгозащите и длительной безотказной работе электрических соединений.

Подтверждённые технические особенности

Соединитель 2РТТ48БУЭ26Г29В оснащён 26 контактами диаметром 1,5 мм, имеющими серебряное покрытие. Такое покрытие обеспечивает низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока эксплуатации. Значение сопротивления контакта не превышает 2,5 мОм, что подтверждает высокое качество контактной пары и минимизирует потери в местах сочленения.

Токовые характеристики изделия позволяют использовать его в цепях со значительными нагрузками: максимальная токовая нагрузка на отдельный контакт достигает 20 А, а суммарная нагрузка на соединитель составляет до 234 А. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и исключает токи утечки между соседними контактами.

Механическая прочность и ресурс

• Количество циклов сочленения-расчленения — до 500.
• Наработка — не менее 1000 часов.
• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g).
• Механические удары многократного действия с ускорением до 10000 м/с² (1000 g).

Соединитель выполнен в негерметичном исполнении и относится к категории всеклиматических изделий. Резьбовая фиксация ответной части обеспечивает плотное и стабильное сочленение, исключающее самопроизвольное разъединение под действием вибрации или ударов.

Применение и условия эксплуатации

Конструкция блочного типа предполагает установку соединителя на приборные панели или корпуса оборудования с последующим объёмным монтажом проводников. Изделие применяется в составе бортовой аппаратуры, судовых систем и промышленных электронных устройств, где необходимо сочетание пылебрызгозащиты, устойчивости к интенсивным механическим нагрузкам и стабильности электрических параметров в широком диапазоне внешних условий.

Приёмка изделия соответствует обозначению «5», что подтверждает прохождение установленных контрольных процедур. Год выпуска — 2015. Артикул производителя — 50863. Страна производства — Россия.
