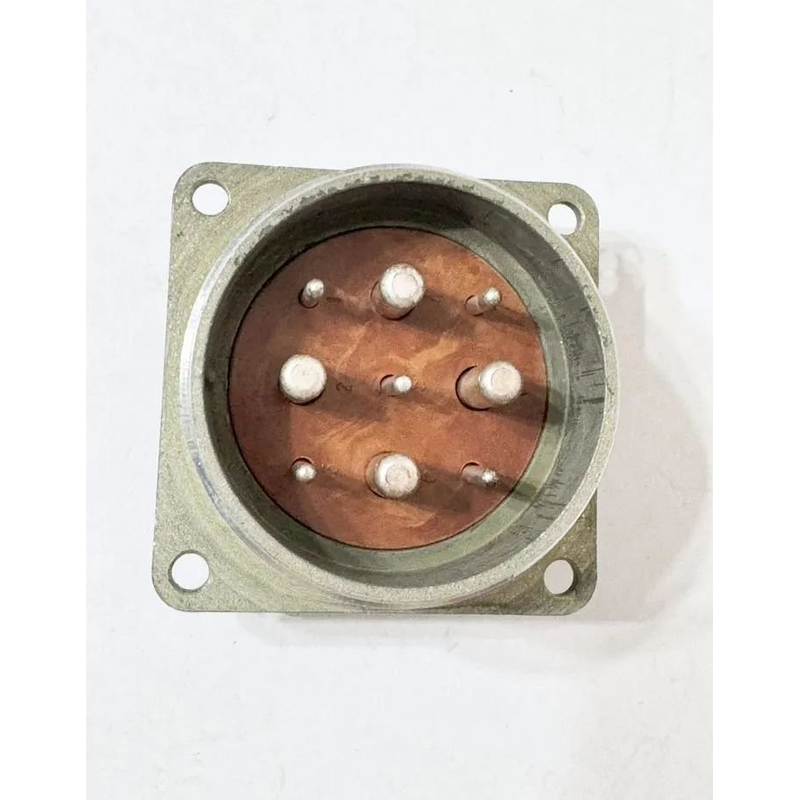

2РТТ48БПН9Ш27В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение

Он используется в электро-, радио- и контрольно-измерительных приборах для соединения и разъединения электрических цепей, включая провода, кабели и блоки. +1
Соединители серии 2РТТ изготавливаются для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.120.

Конструкция

Это вилка блочная (Б) приборная (П) без патрубка (Н), с резьбовой фиксацией сочленения и одношпоночной поляризацией. +1
Состоит из двух частей — вилки и розетки, которые могут быть блочными или кабельными.​

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 48 — условный размер корпуса.

• Б — блочный корпус.

• П — прямой патрубок (отсутствует в этой модификации).

• Н — без патрубка.

• 9 — 9 контактов.

• Ш — вилка.

• 27 — сочетание контактов (5 шт. Ø 2,5 мм, 4 шт. Ø 5,5 мм).

• В — всеклиматическое исполнение.

Характеристики

Содержит 9 контактов с серебряным покрытием, сопротивление контакта — до 1 мОм, сопротивление изоляции — не менее 5000 МОм. +1
Рабочий ток на контакт — до 35 А (Ø 2,5 мм) и 100 А (Ø 5,5 мм), общая нагрузка — до 525 А; выдерживает вибрацию до 5000 Гц, удары до 1000 g, температуру от -60 до +100 °C, наработку 1000 часов и 500 сочленений-расчленений.
