Назначение соединителя 2РТТ48БПН9Ш26В Элекон «5»

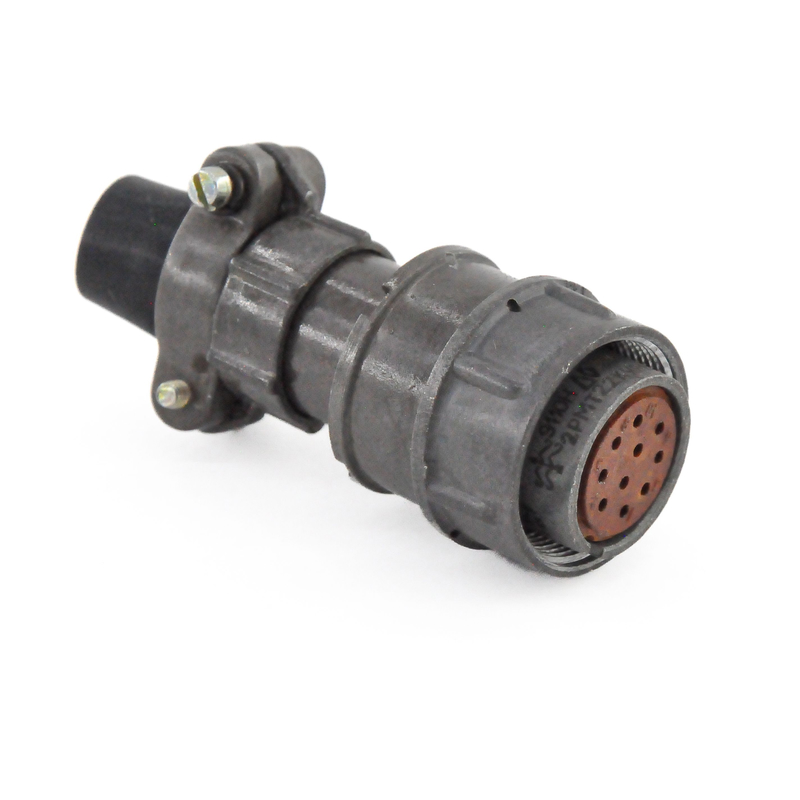

Цилиндрический низкочастотный соединитель 2РТТ48БПН9Ш26В Элекон «5» с артикулом 50839 предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие разработано и выпускается АО «Завод Элекон» с приемкой «5», что подтверждает соответствие требованиям для военной приёмки и приёмки заказчика. Соединитель относится к серии 2РТТ, имеет условный размер корпуса 48, девять контактов и резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей.

Конструкция рассчитана на эксплуатацию в составе стационарной и подвижной аппаратуры, где требуется устойчивое электрическое соединение при значительных механических нагрузках, перепадах температур и повышенной влажности. Соединитель применяется как блочная вилка или розетка без патрубка и хорошо подходит для объёмного монтажа.

Подтверждённые технические особенности

Серия 2РТТ отличается жёсткими эксплуатационными характеристиками. Модель 2РТТ48БПН9Ш26В Элекон «5» имеет следующие подтверждённые параметры:

• количество контактов — 9, набор контактов номер 27: обычно 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм;
• максимальное рабочее напряжение — от 700 до 850 В амплитудного значения;
• токовая нагрузка — до 35 А для контактов диаметром 2,5 мм и до 100 А для контактов диаметром 5,5 мм;
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• климатическое исполнение — всеклиматическое, эксплуатация при относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия;
• ресурс сочленений — не менее 500 циклов;
• сопротивление изоляции — не менее 5000 МОм;
• стойкость к вибрационным и ударным нагрузкам, в том числе к механическим ударам с ускорением до 10000 метров на секунду в квадрате;
• срок хранения — до 15 лет.

Корпус соединителя изготовлен из алюминиевого сплава, изолятор — из карболита. Контакты имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Изделие соответствует техническим условиям ГЕ0.364.120.

Применение в аппаратуре

Соединитель 2РТТ48БПН9Ш26В Элекон «5» предназначен для использования в электротехнических и радиоэлектронных устройствах, работающих в условиях повышенных требований к надёжности и стойкости к внешним воздействиям. Благодаря теплостойкости, пылебрызгозащищённому исполнению и всеклиматическому диапазону температур он подходит для промышленного оборудования, измерительных комплексов, систем связи и специальной аппаратуры.

Особенности монтажа и эксплуатации

Резьбовое сочленение обеспечивает плотное и виброустойчивое соединение, что особенно важно при эксплуатации на подвижных объектах. Исполнение без патрубка упрощает компоновку в ограниченных объёмах и позволяет выполнять объёмный монтаж проводов. Контактная группа с двумя типоразмерами контактов даёт возможность одновременно коммутировать сильноточные и слаботочные цепи в одном корпусе.

Совместимость и взаимозаменяемость

Соединитель относится к типоразмеру 2РТТ48 и взаимозаменяем с ответными частями серии 2РТТ того же условного размера корпуса. При подборе ответного соединителя необходимо учитывать набор контактов номер 27 и схему расположения контактов, соответствующую данному исполнению.

Изделие поставляется с приёмкой «5», что подтверждает проведение приёмо-сдаточных испытаний в соответствии с требованиями военной приёмки. Год выпуска конкретной партии — 2015.
