2РТТ48БПН9Г27В: надежный цилиндрический разъем для силовых и сигнальных цепей

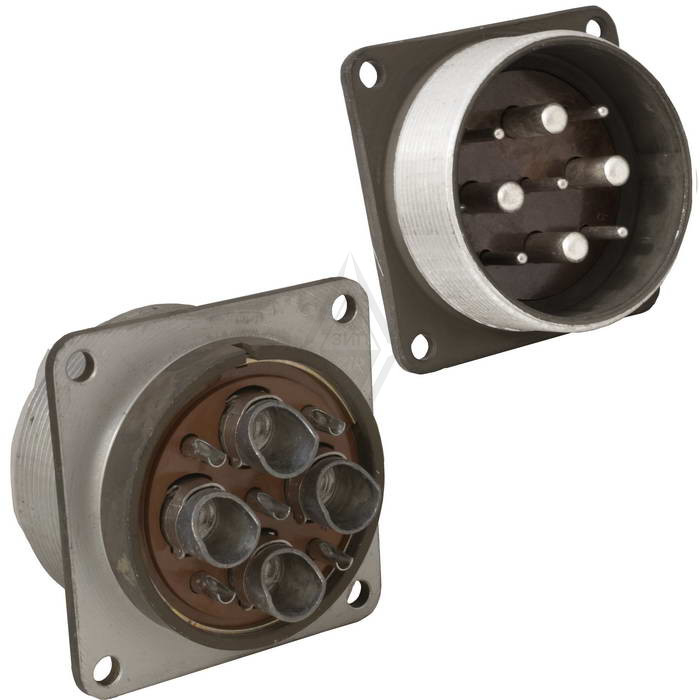

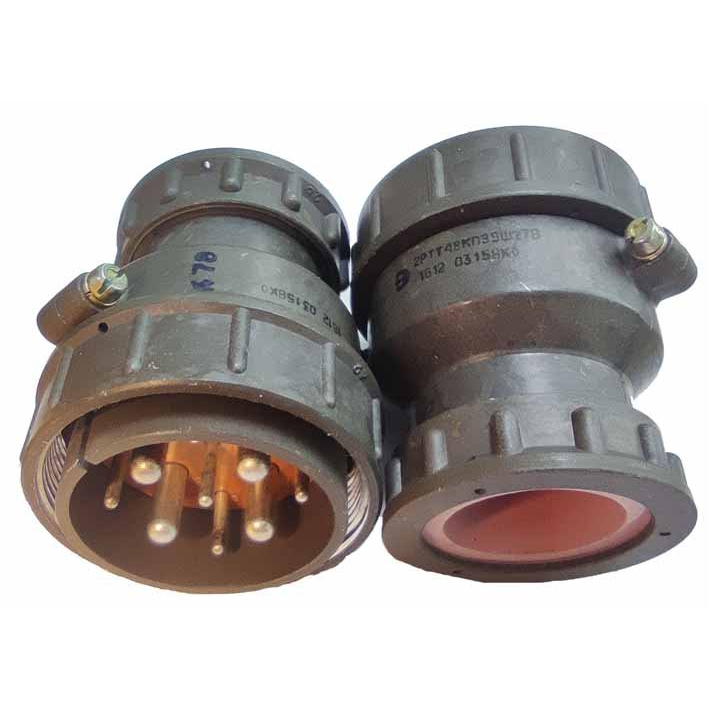

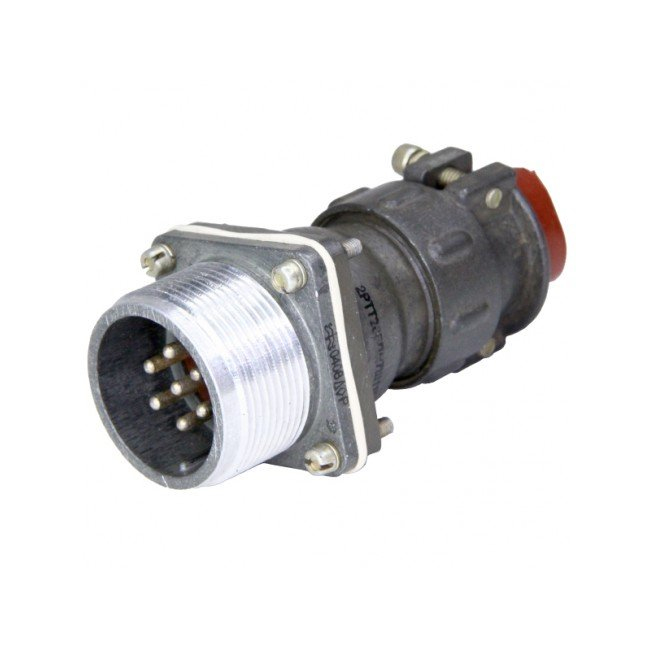

2РТТ48БПН9Г27В — цилиндрический электрический соединитель серии 2РТТ, предназначенный для разъемного подключения цепей постоянного, переменного и импульсного тока в радиоэлектронной, промышленной и специализированной аппаратуре. Конструкция с резьбовым сочленением, одношпоночной поляризацией и пылебрызгозащищенным исполнением помогает обеспечить устойчивое соединение в условиях вибраций, механических воздействий и широкого диапазона температур.

Назначение разъема 2РТТ48БПН9Г27В

Соединитель применяется там, где необходимо многократно подключать и отключать кабельные линии без потери надежности электрического контакта. Он рассчитан на работу в цепях с амплитудным напряжением до 850 В и на частотах до 3 МГц , поэтому может использоваться как для передачи питания, так и для коммутации отдельных электрических сигналов.

Модификация 2РТТ48БПН9Г27В относится к блочному исполнению с прямым патрубком, предназначенному для монтажа в составе оборудования и подключения неэкранированного кабеля. Контактная часть монтируется пайкой, что обеспечивает стабильное электрическое соединение при правильном подборе проводников, припоя и технологии монтажа.

Основные технические параметры

Технические показатели конкретной модификации необходимо подтверждать по действующей конструкторской и эксплуатационной документации на изделие, поскольку параметры зависят от сочетания контактов и исполнения соединителя.

Особенности конструкции

Разъем 2РТТ48БПН9Г27В использует резьбовое соединение , которое предотвращает самопроизвольное расстыковывание при вибрации, ударах или случайных нагрузках на кабель. Одношпоночная поляризация исключает неправильную ориентацию вилки и розетки при подключении.

Контактная группа содержит девять контактов двух диаметров. Такое сочетание удобно для оборудования, где в одном разъеме требуется одновременно организовать силовые цепи с высокой токовой нагрузкой и вспомогательные линии управления, сигнализации или контроля. Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению стабильности электрического контакта.

Пылебрызгозащищенное исполнение расширяет возможности применения соединителя в производственных установках, транспортной технике, испытательных стендах и аппаратуре, которая работает не только в чистых лабораторных помещениях. При этом разъем является негерметичным, поэтому его не следует рассматривать как решение для постоянной работы под водой, в среде с агрессивными жидкостями или при необходимости полной герметизации кабельного ввода.

Где применяется 2РТТ48БПН9Г27В

Разъем может использоваться в составе:

• промышленного электрооборудования и шкафов управления;

• источников питания, преобразовательной техники и силовых модулей;

• радиоэлектронной и радиотехнической аппаратуры;

• измерительных комплексов, стендов и испытательных систем;

• оборудования с вибрационными и механическими нагрузками;

• кабельных сборок, где нужны раздельные силовые и сигнальные цепи;

• специализированной техники, рассчитанной на эксплуатацию при температурах от −60 до +100 °C.

Например, четыре контакта увеличенного диаметра могут применяться для силовых линий питания исполнительных механизмов, а пять контактов Ø 2,5 мм — для цепей управления, блокировки, индикации либо обратной связи. Реальная схема включения должна учитывать допустимый ток каждого контакта, сечение проводов, нагрев в жгуте и суммарную нагрузку соединителя.

Что учитывать при монтаже

При проектировании или ремонте кабельной части с 2РТТ48БПН9Г27В важно проверить соответствие ответной части, расположение контактов и кодировку контактной вставки. Нельзя подбирать сопрягаемый элемент только по числу контактов или размеру корпуса: для корректного соединения должны совпадать серия, тип контактов, поляризация, схема расположения и конструктивное исполнение.

Также следует учитывать:

• распределение тока между контактами разного диаметра;

• допустимую суммарную токовую нагрузку;

• качество пайки и отсутствие перегрева изолятора;

• надежную фиксацию кабеля и отсутствие натяжения на паяных соединениях;

• чистоту контактных поверхностей перед сочленением;

• необходимость защитных мер при работе в запыленной, влажной или вибронагруженной зоне.

2РТТ48БПН9Г27В сочетает вместительную 9-контактную компоновку, силовые контакты увеличенного сечения и устойчивое резьбовое соединение. Благодаря этому разъем подходит для аппаратуры, где приоритетны механическая прочность, электрическая надежность и удобство обслуживания разъемных кабельных соединений.
