2РТТ48БПН9Г26В 2015г «5» Элекон

Цена:

4300 ₽

В наличии: 94 шт.

Производитель: Элекон

Технические характеристики

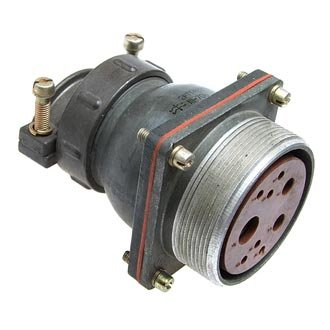

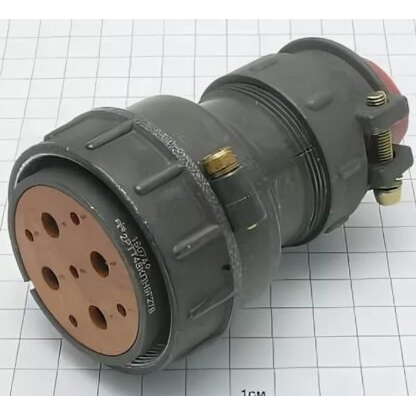

2РТТ48БПН9Г26В «5» от Элекон — это низкочастотный цилиндрический соединитель в виде блочной розетки приборного типа без патрубка.

Соединитель предназначен для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Он негерметичный, теплостойкий, тропикоустойчивый и всеклиматического исполнения с покрытием контактов серебром.
Сопротивление изоляции не менее 5000 МОм, рабочая температура от -60 до +100 °C, ресурс — минимум 1000 часов наработки и 500 сочленений-расчленений.

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), а также пониженное давление до 1,3·10⁻⁴ Па.
Относительная влажность до 98% при +40 °C, срок сохраняемости — 15 лет.
Количество контактов — 9, для неэкранированного кабеля, с резьбовой фиксацией.

Описание

Назначение соединителя

2РТТ48БПН9Г26В «5» от производителя Элекон представляет собой низкочастотный цилиндрический соединитель блочного приборного типа без патрубка. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению.

Соединитель выполнен в виде блочной розетки с резьбовой фиксацией и рассчитан на подключение неэкранированного кабеля. Конструкция предусматривает девять контактов, что обеспечивает многоканальную передачу сигналов и питания в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования.

Изделие относится к категории 2РТТ48 и поставляется с приемкой «5», что подтверждает контроль качества в соответствии с установленными требованиями. Год выпуска нормативной документации — 2015.

Подтверждённые особенности

Соединитель обладает набором эксплуатационных характеристик, определяющих его применимость в сложных условиях. Корпус имеет негерметичное исполнение, при этом изделие относится к теплостойким, тропикоустойчивым и всеклиматическим компонентам. Контакты покрыты серебром, что обеспечивает стабильное электрическое соединение и снижает переходное сопротивление.

Основные технические параметры:

сопротивление изоляции — не менее 5000 МОм;
диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
ресурс — не менее 1000 часов наработки;
количество сочленений-расчленений — не менее 500 циклов;
относительная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия;
срок сохраняемости — 15 лет.

Устойчивость к внешним воздействиям

Изделие рассчитано на работу в условиях механических и климатических нагрузок. Соединитель выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g.

Дополнительно подтверждена работоспособность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвертой степени Па. Это позволяет применять соединитель в аппаратуре, эксплуатируемой на значительных высотах и в разреженной атмосфере.

Применение

Благодаря сочетанию резьбовой фиксации, серебряного покрытия контактов и всеклиматического исполнения, соединитель 2РТТ48БПН9Г26В «5» применяется в приборных блоках радиоэлектронной аппаратуры, системах связи, измерительной технике и промышленной электронике. Устройство подходит для стационарного монтажа внутри корпусов и на панелях оборудования.

Девятиконтактная схема позволяет организовать передачу нескольких сигнальных цепей и цепей питания через один разъем, что упрощает компоновку и обслуживание аппаратуры. Теплостойкость и тропикоустойчивость обеспечивают стабильную работу в широком диапазоне климатических условий без необходимости применения дополнительных защитных мер.
