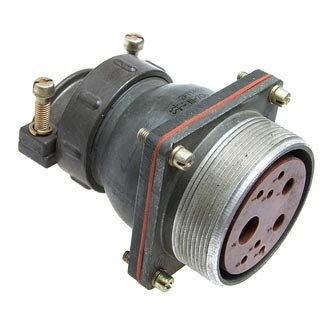

2РТТ48БПН9Г26В 2015г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ48БПН9Г26В — это цилиндрический низкочастотный соединитель серии 2РТТ, выпускаемый заводом « Элекон». Модель 2015 года с маркировкой «5» относится к всеклиматическому исполнению, предназначенному для надежного соединения электрических цепей.

Производитель

завод « Элекон» специализируется на производстве соединителей 2РТТ по ТУ ГЕ0.364.120ТУ с приемкой ВП. Это российский производитель, предлагающий серию для различных электро- и радиоаппаратуры.

Характеристики

Серия: 2РТТ (цилиндрические, низкочастотные, с байонетным замком).
Исполнение: Герметичное, всеклиматическое (маркировка «5»), обеспечивающее надежную работу в широком диапазоне внешних воздействующих факторов.
Размер корпуса (условный): 48.
Тип корпуса: Прямой (кабельный), предназначен для сочленения с блочной частью.
Количество контактов: 9.
Тип контактов: Гнездовые (`Г`), что указывает на наличие ответных (гнездовых) контактов.
Покрытие контактов: Серебро (`26`), обеспечивающее низкое контактное сопротивление и хорошую электропроводность.
Тип сочленения: Байонетный замок (быстроразъемное соединение), обеспечивающий фиксацию от случайного рассоединения и устойчивость к вибрациям.
Электрические параметры (типовые для серии):
- Номинальное рабочее напряжение: до 700 В (амплитудное значение).
- Рабочий ток на контакт: до 5 А.
- Сопротивление контактов: не более 2,5 мОм.
- Сопротивление изоляции: не менее 5000 МОм.
Условия эксплуатации:
- Диапазон рабочих температур: от -60 до +100 °C (для всеклиматического исполнения).
- Устойчивость к вибрационным нагрузкам (частота до 3000 Гц, ускорение до 200 м/с²).
- Устойчивость к механическим ударам (многократные до 1000 м/с², одиночные до 5000 м/s²).
- Высокая влажность (до 98% при +35 °C).
- Пониженное и повышенное атмосферное давление.
Долговечность: Не менее 500 циклов сочленения-расчленения.

Применение

Соединитель используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электронике и радиоаппаратуре. Работает в цепях постоянного и переменного тока, включая условия повышенной влажности, вибрации и экстремальных температур. Благодаря своей герметичности, всеклиматическому исполнению и устойчивости к жестким условиям эксплуатации, находит широкое применение в следующих областях:

Авиационная и космическая техника: Бортовое оборудование, системы управления, навигационные комплексы, где требуется высокая надежность и устойчивость к вибрациям, перепадам температур и давлений.
Наземная и морская техника: Средства связи, радиолокационные станции, корабельное оборудование, транспортные средства.
Промышленное оборудование: Системы автоматизации, контрольно-измерительная аппаратура, оборудование для агрессивных сред и высоких нагрузок.
Средства связи и телекоммуникации: Коммутационные устройства, передающая и принимающая аппаратура.
Энергетическое оборудование: В низковольтных цепях питания и управления, где важна устойчивость к внешним воздействиям.
Общепромышленное применение: Для любых задач, требующих герметичного, надежного и быстроразъемного соединения в цепях постоянного и переменного тока.

Описание

Назначение соединителя 2РТТ48БПН9Г26В «5»

Цилиндрический низкочастотный соединитель 2РТТ48БПН9Г26В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе электронной и радиоэлектронной аппаратуры. Изделие обеспечивает быстрое и надёжное соединение проводов, кабелей, узлов и блоков, а также их оперативное разъединение при техническом обслуживании или замене. Благодаря байонетному замку соединитель фиксируется от случайного рассоединения и сохраняет работоспособность в условиях вибрационных и ударных нагрузок.

Модель относится к всеклиматическому исполнению, что подтверждается маркировкой «5» и годом выпуска 2015. Это означает возможность применения в широком диапазоне климатических зон без потери эксплуатационных характеристик. Герметичное исполнение защищает контактную группу от воздействия влаги, пыли и конденсата, поэтому соединитель подходит для аппаратуры, работающей на открытом воздухе, в неотапливаемых помещениях и в отсеках с повышенной влажностью.

Конструктивные особенности и технические характеристики

Соединитель 2РТТ48БПН9Г26В «5» изготовлен заводом «Элекон» по техническим условиям ТУ ГЕ0.364.120ТУ с приёмкой ВП. Изделие относится к серии 2РТТ, для которой характерны цилиндрическая форма корпуса, низкочастотный диапазон применения и байонетный тип сочленения. Корпус имеет условный размер 48, исполнение корпуса — прямое кабельное, предназначенное для стыковки с блочной ответной частью.

Контактная группа включает 9 гнездовых контактов. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильную электропроводность при многократных циклах соединения. Тип сочленения — байонетный замок: соединение и разъединение выполняются поворотом на ограниченный угол с надёжной механической фиксацией.

Электрические параметры

Номинальное рабочее напряжение: до 700 В амплитудного значения.
Рабочий ток на один контакт: до 5 А.
Сопротивление контактов: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
Вибрационные нагрузки: частота до 3000 Гц при ускорении до 200 метров на секунду в квадрате.
Механические удары: многократные до 1000 метров на секунду в квадрате, одиночные до 5000 метров на секунду в квадрате.
Повышенная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
Пониженное и повышенное атмосферное давление.
Долговечность: не менее 500 циклов сочленения-расчленения.

Области применения

Соединитель 2РТТ48БПН9Г26В «5» востребован в аппаратуре, к которой предъявляются повышенные требования по надёжности и устойчивости к внешним воздействующим факторам. Всеклиматическое исполнение и герметичность позволяют использовать изделие в жёстких условиях эксплуатации, включая резкие перепады температур, высокую влажность, вибрации и механические удары.

Основные направления применения:

Авиационная и космическая техника: бортовое радиоэлектронное оборудование, системы управления, навигационные комплексы.
Наземная техника: средства связи, радиолокационные станции, подвижные комплексы.
Морская техника: корабельное оборудование, работающее при повышенной влажности и солевом тумане.
Промышленная электроника: контрольно-измерительная аппаратура, стендовое оборудование, системы автоматики.

Соединитель подходит для монтажа в составе кабельных сборок и жгутов, где требуется быстроразъёмное соединение с гарантированной фиксацией. Благодаря серебряному покрытию контактов обеспечивается стабильная работа в низковольтных сигнальных цепях и цепях питания. Изделие поставляется как самостоятельная сборочная единица и предназначено для дальнейшего монтажа ответной части заказчиком.
