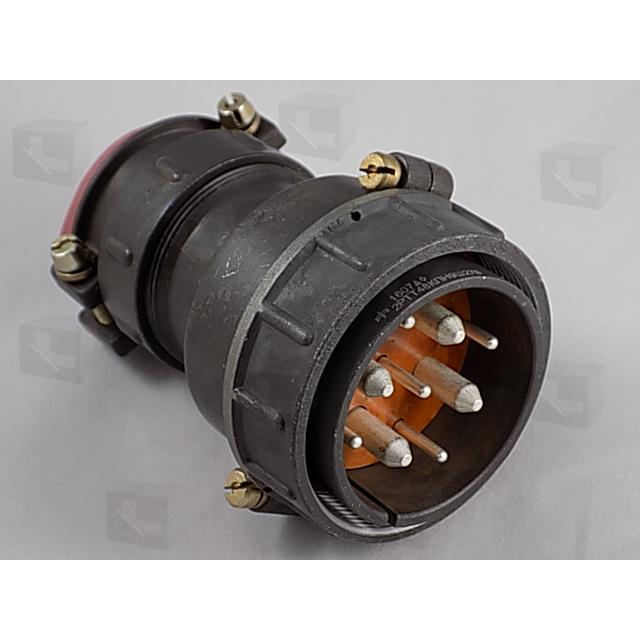

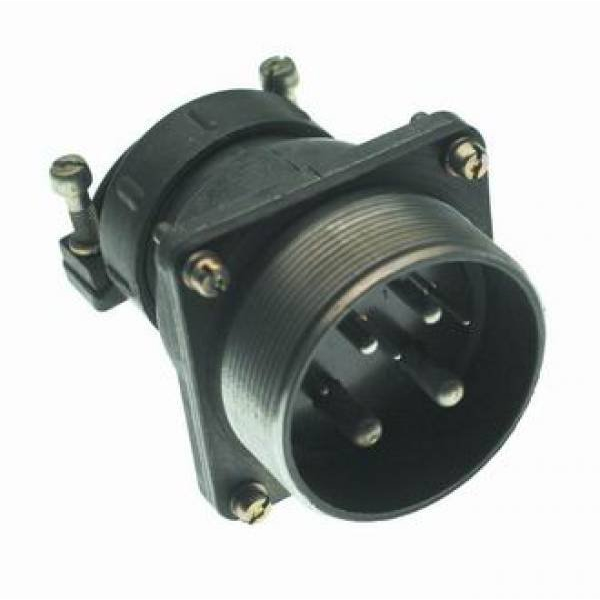

2РТТ48БПН7Ш25В 2015г «5» Элекон

Цена:

4050 ₽

В наличии: 60 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ48БПН7Ш25В «5» производства АО «Завод Элекон» относится к серии низкочастотных цилиндрических разъёмов 2‑го поколения, предназначенных для внутреннего монтажа и резьбового сочленения в электрических цепях общепромышленного и специального назначения.

Это цилиндрический блочный (модульный) низкочастотный соединитель, рассчитанный на многократные сочленения‑расчленения в условиях вибрации и сложной климатики.
Корпус имеет условный размер 48 и выполнен с прямым патрубком (П), что упрощает монтаж в приборных и панельных сборках; тип крепления — резьбовой, обеспечивает надёжность при вибрационных нагрузках.

Разъём имеет 7 контактов (Н7), выполненных, как правило, из серебрянопокрытых материалов, что обеспечивает низкое переходное сопротивление и хорошую стабильность электрических параметров.
Положение контактов поляризуется шпоночным ключом (Ш) , что исключает неправильное сочленение парных разъёмов и гарантирует корректную ориентацию при сборке.

Исполнение «всеклиматическое» (В) позволяет использовать изделие в широком диапазоне температур и влажности, включая исполнение «всеклиматической» группы по российским стандартам.
Соединитель рассчитан на многократные циклы сочленения‑расчленения (порядка сотен циклов) и стойкость к вибрации и механическим нагрузкам, что типично для промышленной и военной техники.

Серия 2РТТ унифицирована по габаритам и присоединительным размерам с другими соединителями типа ШР и 2РТ‑А, что обеспечивает взаимозаменяемость изделий в рамках стандарта ГЕ0.364.120 ТУ.
Разъём 2РТТ48БПН7Ш25В «5» используется в приборных и блочных сборках для присоединения кабелей и жгутов в электропитании, силовых и сигнальных цепях, где требуется надёжность и стойкость к внешним воздействиям.

Описание

2РТТ48БПН7Ш25В

2РТТ48БПН7Ш25В: надежный многоконтактный соединитель для силовых цепей

2РТТ48БПН7Ш25В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, рассчитанный на передачу питания и сигналов в оборудовании, работающем в сложных климатических и механических условиях. Конструкция с резьбовым сочленением, пылебрызгозащитой и серебряным покрытием контактов делает разъем востребованным в промышленной, энергетической, транспортной и специальной аппаратуре.

Расшифровка маркировки

Обозначение 2РТТ48БПН7Ш25В содержит ключевую информацию о конструкции изделия:

2РТТ — серия теплостойких пылебрызгозащищенных цилиндрических соединителей.
48 — условный размер корпуса.
Б — блочное, или приборное, исполнение корпуса.
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
7 — количество контактов.
Ш — вилка.
25 — сочетание контактов: три контакта диаметром 1,5 мм, два диаметром 3,5 мм и два диаметром 5,5 мм.
В — всеклиматическое исполнение.

Технические особенности 2РТТ48БПН7Ш25В

Разъем 2РТТ48БПН7Ш25В предназначен для электрических цепей постоянного и переменного тока частотой до 3 МГц. Допустимое амплитудное значение напряжения достигает 850 В, поэтому изделие подходит для задач, где требуется надежное подключение силовых и управляющих линий в одном интерфейсе.

Параметр	Значение
Тип изделия	Блочная вилка с прямым патрубком
Количество контактов	7
Контактная формула	3 × Ø 1,5 мм; 2 × Ø 3,5 мм; 2 × Ø 5,5 мм
Напряжение цепи	До 850 В, амплитудное значение
Ток на контакт Ø 1,5 мм	До 10 А
Ток на контакт Ø 3,5 мм	До 50 А
Ток на контакт Ø 5,5 мм	До 100 А
Общая токовая нагрузка	До 330 А
Сопротивление изоляции	Не менее 5000 МОм в нормальных условиях
Ресурс сочленений	До 500 циклов
Рабочая температура	От −60 до +100 °C

Параметры контактной группы позволяют использовать 2РТТ48БПН7Ш25В для комбинированных схем: например, крупные контакты могут передавать силовой ток, а контакты меньшего диаметра — служить для управляющих, контрольных или сигнальных цепей.

Конструктивные преимущества

Ключевая особенность разъема — резьбовое сочленение , обеспечивающее стабильную фиксацию вилки и ответной части при вибрации и механических нагрузках. Одношпоночная поляризация корпуса помогает исключить ошибочное соединение при монтаже и техническом обслуживании.

Контакты выполнены с серебряным покрытием. Такое решение способствует снижению переходного сопротивления и поддержанию устойчивого электрического контакта. Для контактов диаметром 1,5, 3,5 и 5,5 мм предельное сопротивление составляет соответственно 2,5 мОм, 0,75 мОм и 0,3 мОм.

Всеклиматическое исполнение позволяет применять 2РТТ48БПН7Ш25В при низких и повышенных температурах, а также в условиях вибрации и ударных воздействий. Для серии заявлена работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц.

Где применяется разъем

Соединитель 2РТТ48БПН7Ш25В используется там, где необходимо обеспечить разъемное, прочное и обслуживаемое соединение многожильных кабелей с оборудованием. Типичные направления применения:

промышленное электрооборудование;
системы электропитания и распределения энергии;
транспортная техника;
приборостроение;
испытательные комплексы;
системы автоматики, контроля и управления;
оборудование, рассчитанное на эксплуатацию в широком диапазоне температур.

Блочное исполнение делает модель удобной для стационарного монтажа на панели, корпусе прибора или электротехническом шкафу. Прямой патрубок обеспечивает аккуратный ввод неэкранированного кабеля и помогает организовать надежную коммутацию внутри оборудования.

Совместимость и монтаж

Соединители серии 2РТТ состоят из вилки и розетки, а их соединение выполняется резьбовым способом. Для корректной эксплуатации необходимо подбирать ответную часть с совпадающими типоразмером корпуса, контактной формулой и поляризацией. Соединители 2РТТ по соответствующим техническим условиям взаимосочленяемы с отдельными изделиями серий ШР и 2РТ-А, однако совместимость конкретной пары следует подтверждать по конструкторской документации и параметрам контактов.

При монтаже важно соблюдать назначение контактов, использовать проводники подходящего сечения и контролировать качество обжима или пайки. Отдельное внимание стоит уделить затяжке резьбового соединения и целостности уплотняющих элементов патрубка — это помогает сохранить устойчивость контакта и заявленный уровень защиты при эксплуатации.
