Назначение и область применения

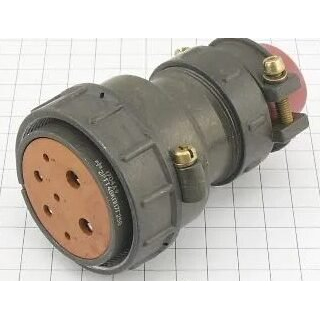

2РТТ48БПН7Г25В Элекон «5» представляет собой цилиндрический низкочастотный блочный соединитель розеточного типа, выпускаемый АО «Завод Элекон». Устройство предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и применяется для разъёмного соединения кабельных линий с приборными блоками, распределительными устройствами и корпусным оборудованием.

Соединитель рассчитан на внутренний монтаж объёмным способом или методом пайки. Резьбовое соединение обеспечивает надёжную фиксацию ответной части и защищает контактную группу от самопроизвольного расчленения при вибрационных и ударных нагрузках. Благодаря всеклиматическому исполнению изделие подходит для эксплуатации в сложных условиях окружающей среды, включая пониженное атмосферное давление.

Подтверждённые технические особенности

Соединитель имеет семь контактов, распределённых по трём типоразмерам:

• 3 контакта диаметром 1,5 мм с допустимым током до 10 А каждый;
• 2 контакта диаметром 3,5 мм с допустимым током до 50 А каждый;
• 2 контакта диаметром 5,5 мм с допустимым током до 100 А каждый.

Общая максимальная токовая нагрузка достигает 330 А. Сопротивление контактов минимальное: для крупных контактов значение составляет от 0,3 мОм. Контактные поверхности выполнены из серебра, что обеспечивает стабильное электрическое соединение и низкое переходное сопротивление в течение всего срока службы.

Сопротивление изоляции составляет не менее 5000 МОм. Амплитудное напряжение цепи достигает 850 В. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, многократные удары с ускорением до 1000 g и пониженное давление до 1,3 на 10 в минус четвёртой степени Па.

Маркировка и особенности исполнения

Обозначение 2РТТ48БПН7Г25В расшифровывается следующим образом:

• 2РТТ — тип соединителя, цилиндрический;
• 48 — условный размер корпуса;
• Б — блочное исполнение;
• П — прямой патрубок;
• Н7 — семь контактов;
• Г25 — шпоночное поляризационное исполнение;
• В — всеклиматическое исполнение.

Изделие негерметичное. Конструкция взаимосовместима с соединителями серий ШР и 2РТ-А, что позволяет использовать его при замене или модернизации существующего оборудования без изменения ответных частей.

Дополнительное обозначение «5» в наименовании указывает на конкретную модификацию, принятую производителем для данной партии выпуска. Приёмка «5» подтверждает соответствие изделия установленным требованиям. Год выпуска — 2015.

Эксплуатационные показатели

Ресурс соединителя составляет 500 сочленений-расчленений, наработка — 1000 часов. Показатели подтверждены для штатных условий эксплуатации при соблюдении требований по монтажу и подключению. Резьбовой механизм соединения гарантирует стабильность контакта на протяжении всего заявленного ресурса.

Шпоночное поляризационное исполнение Г25 исключает неверное сочленение с ответной частью, защищая контактную группу от механических повреждений и неправильной коммутации. Прямой патрубок упрощает монтаж в приборных отсеках с ограниченным пространством.

Применение серебряных контактов снижает тепловые потери при прохождении токов высокой величины и сохраняет стабильные электрические параметры при длительной работе в номинальных режимах. Соединитель подходит для использования в стационарной аппаратуре, передвижных установках и оборудовании, эксплуатируемом в условиях умеренных и жёстких климатических воздействий.
