Назначение и область применения

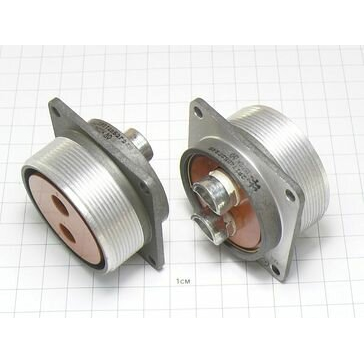

Кабельная розетка 2РТТ48БПН2В предназначена для создания надежных разъемных электрических соединений в составе электротехнических, контрольно-измерительных и радиоэлектронных устройств. Изделие относится к серии соединителей 2РТТ и применяется в аппаратуре, где требуется стабильная передача сигналов и питающих напряжений при значительных токовых нагрузках. Модель используется как в стационарном оборудовании, так и в устройствах, подверженных механическим воздействиям, включая вибрационные нагрузки.

Данная розетка указана как замена для ШР48ПК2ЭГ9 в блочном исполнении, что позволяет применять ее при модернизации, ремонте или комплектации приборов, изначально рассчитанных на соединители серии ШР. Благодаря взаимосочленяемости серий 2РТТ, ШР и 2РТ-А по соответствующим техническим условиям, сохраняется совместимость с уже установленными ответными частями без дополнительной доработки корпусов или монтажных панелей.

Технические характеристики

Соединитель выполнен в некерметичном всеклемном конструктивном исполнении. Контактные элементы изготовлены с применением серебра, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока эксплуатации. Основные рабочие показатели изделия:

• Максимальная токовая нагрузка — до 400 А на общую нагрузку
• Амплитудное напряжение цепи — до 850 В
• Максимальное рабочее напряжение — 850 В
• Рабочая частота — до 3 МГц
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм
• Количество сочленений-расчленений — до 500 циклов
• Минимальная наработка — 1000 часов

Устойчивость к внешним воздействиям

Розетка рассчитана на эксплуатацию в условиях механических нагрузок. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Это позволяет использовать соединитель в составе оборудования, работающего при повышенной тряске и вибрациях, характерных для промышленных установок, транспортных систем и испытательных стендов.

Конструкция блочного типа предусматривает крепление розетки на панели или корпусе прибора. Некерметичное исполнение рассчитано на применение внутри закрытых объемов или в помещениях с контролируемыми условиями окружающей среды, где не требуется защита от прямого попадания влаги и пыли.

Преимущества замены

Использование модели 2РТТ48БПН2В вместо ШР48ПК2ЭГ9 обеспечивает сохранение заявленных электрических и механических характеристик при сохранении габаритных и присоединительных размеров. Взаимосочленяемость с ответными частями серий ШР и 2РТ-А подтверждена соответствующими техническими условиями, что упрощает процесс подбора компонентов при замене.

Изделие рассчитано на длительную наработку не менее 1000 часов и выдерживает до 500 циклов соединения и разъединения, что обеспечивает достаточный ресурс при регулярном обслуживании оборудования. Серебряное покрытие контактов способствует стабильной работе при высоких токах и снижает вероятность деградации контактных поверхностей в процессе эксплуатации.
