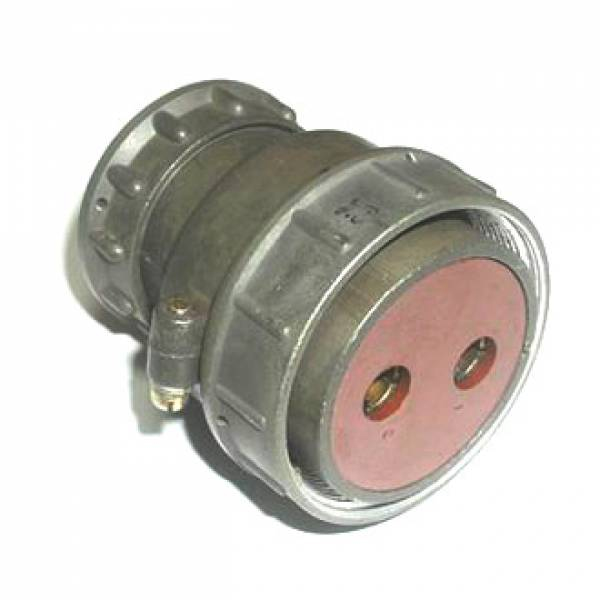

Назначение соединителя 2РТТ48БПН2В

Приборная розетка 2РТТ48БПН2В относится к цилиндрическим соединителям серии 2РТТ пылебрызгозащищённого исполнения. Устройство предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Соединитель применяется в электронной, радиотехнической и контрольно-измерительной аппаратуре, в том числе при блочном монтаже оборудования.

Изделие обеспечивает надёжное разъёмное сочленение силовых и сигнальных линий в условиях повышенных механических нагрузок и широкого диапазона рабочих температур. Конструкция рассчитана на многократные циклы соединения и разъединения при сохранении стабильных электрических параметров.

Конструктивные особенности

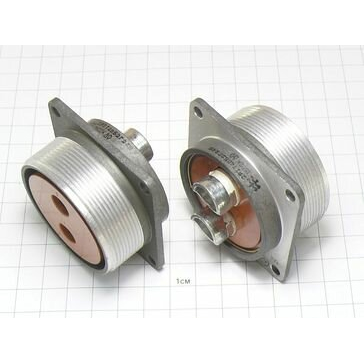

Розетка выполнена в блочном варианте с прямым патрубком, ориентированным на подключение неэкранированного кабеля. Обозначение всеклиматического исполнения подтверждает пригодность изделия к эксплуатации в различных климатических зонах. Условный размер корпуса составляет 48, сочленение резьбовое с одношпоночной поляризацией, исключающей неправильное соединение ответных частей.

Контактная группа включает два контакта диаметром 9 мм с серебряным покрытием, выполненным по техническим условиям ГЕ0.364.120. Серебряное покрытие снижает переходное сопротивление и повышает устойчивость контактов к окислению, что особенно важно при коммутации значительных токов.

Электрические и механические параметры

• Количество контактов: 2 шт.
• Диаметр контактов: 9 мм.
• Максимальная токовая нагрузка: 200 А на контакт, суммарно 400 А.
• Сопротивление контакта: не более 0,15 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрационные нагрузки: от 1 до 5000 Гц при ускорении до 300 метров в секунду в квадрате.
• Ударные нагрузки: до 10000 метров в секунду в квадрате.
• Наработка: не менее 1000 часов.
• Ресурс сочленений-расчленений: 500 циклов.
• Масса: около 254 г.

Применение и совместимость

Соединитель 2РТТ48БПН2В используется в составе блочного монтажа радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования. Резьбовое сочленение обеспечивает плотное прилегание корпуса к ответной части и устойчивость к самопроизвольному разъединению при вибрациях. Одношпоночная поляризация гарантирует однозначную ориентацию при стыковке.

Изделие рассчитано на коммутацию сильноточных цепей, что позволяет применять его в источниках питания, распределительных устройствах и испытательных стендах. Пылебрызгозащищённое исполнение расширяет область применения соединителя в условиях повышенной запылённости и воздействия влаги. Всеклиматическое исполнение подтверждает возможность работы при экстремально низких и высоких температурах, характерных для открытых площадок и неотапливаемых помещений.

Артикул изделия — 6506. Категория товара — 2РТТ48. Год выпуска — 2024.
