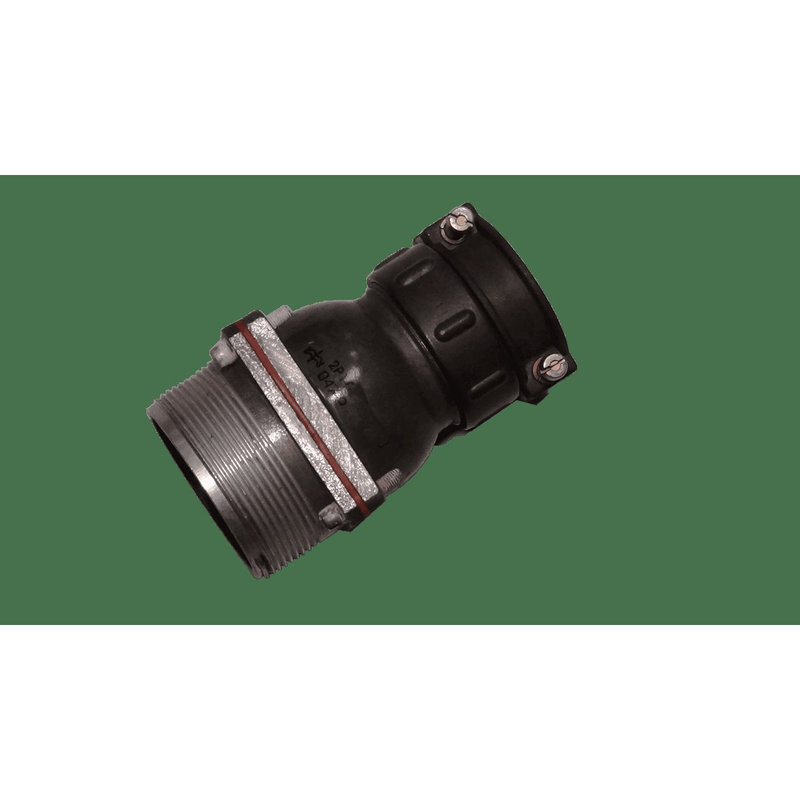

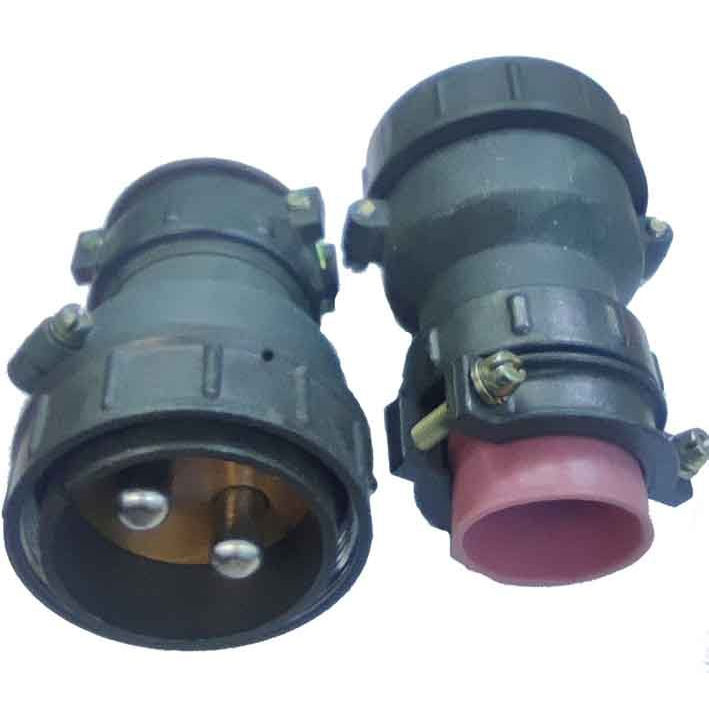

2РТТ48БПН2Ш24В — приборная вилка для силовых цепей и ответственных соединений

2РТТ48БПН2Ш24В — цилиндрический электрический соединитель серии 2РТТ, рассчитанный на создание разъёмного контактного соединения в цепях постоянного и переменного тока. Исполнение с двумя силовыми контактами диаметром 9 мм применяется там, где важны высокая токовая нагрузка, стойкость к вибрациям, температурным воздействиям и многократным циклам соединения.

Соединитель относится к приборам общего назначения для радиоэлектронной и радиотехнической аппаратуры. Его конструкция основана на резьбовом сочленении, а монтаж проводников выполняют пайкой, что обеспечивает механически прочное и электрически стабильное подключение.

Расшифровка маркировки

Обозначение 2РТТ48БПН2Ш24В содержит сведения о конструкции и исполнении разъёма:

Для данной модификации характерна приборная конструкция с прямым патрубком, ориентированная на подключение неэкранированного кабеля.

Основные характеристики

Вилка 2РТТ48БПН2Ш24В рассчитана на передачу значительного тока через два контакта. Сочетание № 24 предусматривает контакты диаметром 9 мм, благодаря чему разъём подходит для силовых линий, цепей питания и других нагрузочных контуров.

• Количество контактов: 2.

• Диаметр контакта: 9 мм.

• Допустимый рабочий ток на один контакт: до 200 А.

• Суммарная допустимая токовая нагрузка: до 400 А.

• Электрическое сопротивление контакта: не более 0,15 мОм.

• Покрытие контактов: серебро.

• Число сочленений и расчленений: не менее 500.

• Минимальная наработка: 1000 часов.

• Минимальный срок сохраняемости: 15 лет.

Серебряное покрытие контактов снижает переходное сопротивление и способствует сохранению стабильных электрических параметров при длительной эксплуатации. Резьбовое соединение защищает разъём от случайного размыкания при вибрации и механических нагрузках.

Условия эксплуатации

Соединитель 2РТТ48БПН2Ш24В предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Серия 2РТТ может использоваться в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.

К ключевым эксплуатационным параметрам относятся:

• Рабочая температура окружающей среды: от −60 до +100 °C.

• Допустимо воздействие смены температур в расширенном диапазоне, до +180 °C с учётом нагрева контактов.

• Стойкость к пониженному атмосферному давлению до $\mathrm{1,3}\times {10}^{-4}$ 1 , 3 × 1 0 − 4 Па.

• Устойчивость к вибрационным и ударным воздействиям.

• Негерметичное исполнение.

• Монтаж контактов пайкой.

При выборе рабочего режима важно учитывать не только номинальный ток, но и сечение подключаемого проводника, качество пайки, условия теплоотвода, частоту коммутаций и фактическую температуру в зоне установки.

Совместимость и применение

Вилка 2РТТ48БПН2Ш24В может применяться совместно с ответной частью — розеткой соответствующего сочетания контактов. Соединители серии 2РТТ также заявлены как взаимосочленяемые с отдельными соединителями серий ШР и 2РТ-А при соблюдении требуемого исполнения и сочетания контактов.

Разъём востребован в оборудовании, где требуется быстроразъёмное, но надёжно фиксируемое подключение силовых кабелей:

• в промышленной автоматике и силовых шкафах;

• в источниках питания, преобразовательной технике и испытательном оборудовании;

• в транспортной, специальной и радиоэлектронной аппаратуре;

• в системах, работающих при вибрации, перепадах температур и пониженном давлении;

• в ремонтных и модернизационных работах, где необходима замена разъёма с аналогичной схемой контактов.

2РТТ48БПН2Ш24В объединяет компактность для своего токового класса, механическую фиксацию резьбовым соединением и два мощных серебрёных контакта. Это делает вилку практичным решением для разъёмных силовых цепей, где особенно важны надёжность соединения и стойкость к тяжёлым условиям эксплуатации.
