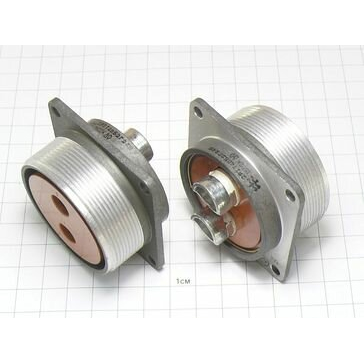

2РТТ48БПН2Г24В 2015г «5» Элекон

Цена:

7150 ₽

В наличии: 55 шт.

Производитель: Элекон

Технические характеристики

2РТТ48БПН2Г24В — это цилиндрический приборный низкочастотный соединитель ряда 2РТТ производства завода «Элекон» (серия «Элекон»), розетка блочного типа с кабельным патрубком. Он относится к пылебрызгозащищённым соединителям и используется для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц.

Соединитель предназначен для работы в электрических силовых и управляющих цепях в промышленном и специальном оборудовании (в том числе в составе комплексов РЭС, автоматики и т.п.). Он обеспечивает надёжное сочленение кабелей и приборов в условиях вибраций, ударов и загрязнённой среды.

Напряжение в цепи: до 850 В (амплитудное значение для постоянного и переменного тока).
Ток:
- номинальный ток на один контакт (диаметр контакта 9 мм) — до 200 А;
- общая максимальная токовая нагрузка розетки — не более 400 А.
Сопротивление контакта — не более около 0,15 мОм для контакта Ø 9 мм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм (у некоторых вариантов — не менее 1000 МОм, в зависимости от исполнения и ТУ).

Серия: 2РТТ, тип корпуса — приборный, негерметичный, всеклеммный.
Количество контактов — 2 штуки, диаметром 9 мм.
Патрубок — кабельный (Г — исполнение с кабельным патрубком), обжимное присоединение проводов.
Материал контактов — серебро или серебряное покрытие, обеспечивающее малое переходное сопротивление и коррозионную стойкость.

Число сочленений‑расчленений — не менее 500 циклов.
Минимальная наработка — порядка 1000 часов работы.
Устойчивость к вибрации: синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением до 300 м/с² (около 30g).
Устойчивость к механическим ударам одиночного действия — ускорение до 10 000 м/с² (около 1000g).

Описание

2РТТ48БПН2Г24В

2РТТ48БПН2Г24В: приборный соединитель для силовых цепей

Соединитель 2РТТ48БПН2Г24В предназначен для формирования надежного разъемного электрического соединения в оборудовании, работающем в сложных климатических и механических условиях. Модель относится к серии цилиндрических пылебрызгозащищенных соединителей 2РТТ и применяется в силовых, измерительных, радиоэлектронных и контрольно-управляющих системах.

Расшифровка маркировки

Обозначение 2РТТ48БПН2Г24В отражает конструктивные особенности изделия:

2РТТ — серия теплостойких пылебрызгозащищенных цилиндрических соединителей.
48 — условный размер корпуса.
Б — блочное, или приборное, исполнение корпуса.
П — прямой патрубок.
Н — исполнение патрубка для неэкранированного кабеля.
2 — вариант исполнения контактной части.
Г24 — контактная группа с двумя контактами диаметром 9 мм.
В — всеклиматическое исполнение.

Основные характеристики

Для варианта 2РТТ48БПН2Г24В предусмотрены два силовых контакта диаметром 9 мм. Такая контактная группа рассчитана на передачу значительных токов: допустимая нагрузка на один контакт достигает 200 А, а суммарная — до 400 А. Максимальное амплитудное напряжение цепи составляет 850 В.

Параметр	Значение
Тип изделия	Приборная розетка с прямым патрубком
Размер корпуса	48
Количество контактов	2
Диаметр контактов	9 мм
Ток на один контакт	До 200 А
Общая токовая нагрузка	До 400 А
Максимальное напряжение	До 850 В
Сопротивление контакта	Не более 0,15 мОм
Сопротивление изоляции	Не менее 5000 МОм
Температура эксплуатации	От −60 до +100 °C
Покрытие контактов	Серебро
Тип сочленения	Резьбовой
Ресурс сочленений	До 500 циклов

Показатели относятся к исполнению 2РТТ48 с контактной группой Г24 и требуют проверки по действующей технической документации при проектировании конкретного изделия.

Конструктивные особенности

Соединитель имеет резьбовое сочленение, которое помогает надежно фиксировать ответные части при вибрациях и механических нагрузках. Одношпоночная поляризация корпуса снижает риск неправильного соединения контактов при монтаже и обслуживании. Серебряное покрытие контактов способствует снижению переходного сопротивления в силовых цепях.

Прямой патрубок с концевой гайкой для неэкранированного кабеля упрощает ввод кабеля в приборную часть. Блочное исполнение предусматривает установку соединителя на панель, корпус или другую конструктивную поверхность оборудования.

Где применяется 2РТТ48БПН2Г24В

Разъем 2РТТ48БПН2Г24В востребован там, где необходимы компактные, обслуживаемые и устойчивые к внешним воздействиям силовые соединения:

В составе промышленного электрооборудования.
В системах питания и распределения электроэнергии.
В измерительных и контрольно-управляющих устройствах.
В транспортной, специальной и радиоэлектронной технике.
В оборудовании, эксплуатируемом при вибрации, ударах и перепадах температуры.

Например, соединитель может использоваться для разъемного подключения силового кабеля к приборному блоку: два контакта Г24 передают питание, а резьбовая фиксация предотвращает самопроизвольное разъединение при вибрации.

Что учесть при подборе

При применении 2РТТ48БПН2Г24В важно сопоставить параметры изделия с условиями проекта: сечение и наружный диаметр кабеля, токовую нагрузку, напряжение, способ монтажа, необходимость экранирования, тип ответной части и требуемую климатическую стойкость. Серия 2РТТ является негерметичной, поэтому для работы в условиях прямого длительного воздействия воды или при повышенных требованиях к герметизации необходимо предусмотреть дополнительную защиту либо использовать соединитель соответствующего класса.
