Назначение и область применения

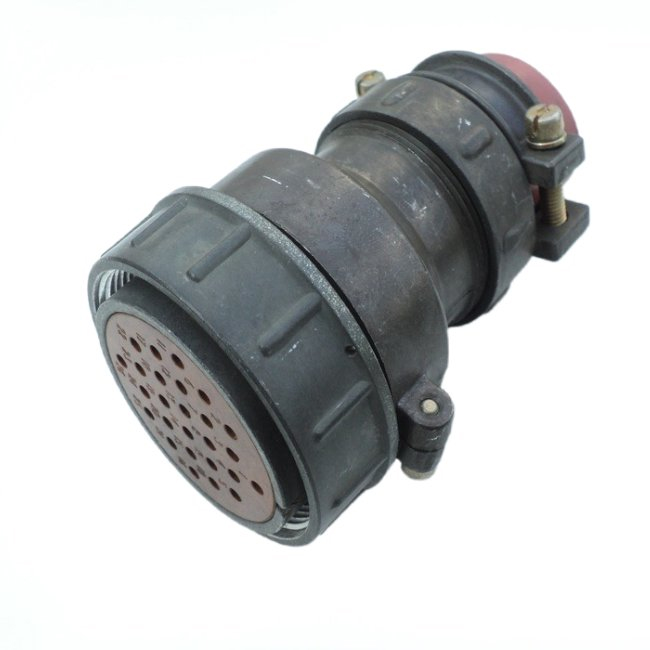

Разъём 2РТТ48БПН26Ш29В Элекон «5» представляет собой низкочастотный цилиндрический соединитель блочного типа, выпускаемый заводом «Элекон». Изделие выполнено в виде блочной вилки без патрубка и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на работу при амплитудном напряжении до 850 В, что позволяет применять разъём в силовых и сигнальных линиях различного назначения.

Соединитель относится к серии 2РТТ и используется в составе ответных частей — вилки и розетки с резьбовой фиксацией. Благодаря пылебрызгозащищённому исполнению и стойкости к внешним воздействиям, данная модель востребована в промышленном оборудовании, измерительных системах, передвижных установках и других сферах, где требуется надёжное электрическое соединение в сложных условиях эксплуатации.

Технические характеристики и особенности конструкции

Разъём 2РТТ48БПН26Ш29В Элекон «5» оснащён 26 контактами диаметром 1,5 мм с серебряным покрытием. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, значение которого не превышает 2,5 мОм. Максимальный ток на один контакт составляет 20 А, а общая допустимая нагрузка достигает 234 А. Такие параметры позволяют использовать соединитель как в цепях управления, так и в силовых цепях с высокой токовой нагрузкой.

Корпус изделия выполнен по негерметичной схеме, монтаж кабеля — всеклиновой. Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства материалов. Соединитель рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Стойкость к механическим воздействиям

Конструкция разъёма обеспечивает устойчивость к интенсивным вибрационным и ударным нагрузкам:

• диапазон вибрационных воздействий от 1 до 5000 Гц при ускорении до 30 g;
• стойкость к механическим ударам многократного действия с ускорением до 1000 g;
• резьбовая фиксация ответных частей, исключающая самопроизвольное расчленение при вибрации.

Надёжность и ресурс

Изделие характеризуется высокими показателями долговечности. Минимальная наработка составляет 1000 часов, что подтверждает пригодность разъёма для длительной эксплуатации в составе ответственного оборудования. Допустимое количество циклов соединений и расчленений достигает 500, а срок сохраняемости — 15 лет с момента изготовления. Приёмка «5» и год выпуска 2015 указывают на принадлежность партии к продукции, прошедшей соответствующий контроль в соответствии с техническими условиями изготовителя.

Разъём 2РТТ48БПН26Ш29В Элекон «5» сочетает высокую токовую нагрузочную способность, широкий температурный диапазон и стойкость к жёстким условиям окружающей среды, что делает его надёжным решением для построения электрических соединений в составе промышленных и специальных систем.
