Назначение изделия

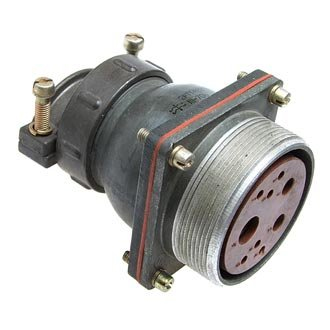

Низкочастотный цилиндрический пылебрызгозащищённый разъём 2РТТ48БПН26Г29В предназначен для коммутации электрических цепей постоянного и переменного тока в составе электронной, радиотехнической и связной аппаратуры. Изделие рассчитано на работу при частоте до 3 МГц и амплитудном напряжении до 700–850 В в зависимости от технических условий конкретного производителя. Конструкция обеспечивает надёжное сочленение с ответной вилкой, имеющей обозначение «Ш», и допускает многократные циклы соединения и разъединения без потери эксплуатационных характеристик.

Разъём позиционируется как замена блочной розетки ШР48ПК26НГ2 и применяется в контрольно-измерительных приборах, промышленной электронике, связном оборудовании и радиоаппаратуре, где требуется стабильное электрическое соединение при воздействии вибрации, ударов и перепадов температур.

Расшифровка обозначения

Маркировка 2РТТ48БПН26Г29В несёт полную информацию о конструктивных особенностях изделия:

• 2РТТ — серия низкочастотных цилиндрических разъёмов;
• 48 — условный размер корпуса, соответствующий 48 серии по диаметру;
• Б — блочный (приборный, панельный) тип корпуса для установки на панель или шасси;
• П — прямой патрубок для подвода кабеля без изгиба;
• Н — патрубок под неэкранированный кабель;
• 26 — количество контактов — 26 штук;
• Г — розетка, ответная часть для вилки с обозначением «Ш»;
• 29 — сочетание расположения и типа контактов;
• В — климатическое или конструктивное исполнение по техническим условиям.

Электрические характеристики

Разъём сохраняет нормированные параметры при работе в цепях с номинальной частотой до 3 МГц. Рабочее напряжение достигает 700–850 В по амплитудному значению, что позволяет использовать изделие в цепях с повышенными требованиями к электрической прочности изоляции. Сопротивление изоляции при нормальных климатических условиях составляет порядка 1000–5000 МОм в зависимости от исполнения.

Переходное сопротивление контактов лежит в диапазоне от 0,3 до 2,5 мОм и определяется диаметром контактных элементов. Минимальная наработка изделия составляет не менее 1000 часов, а допустимое число сочленений–расчленений — не менее 500 циклов. Указанные параметры подтверждаются производителем для серии 2РТТ и сохраняются при соблюдении условий эксплуатации.

Механическая прочность и условия эксплуатации

Корпус разъёма изготовлен из металла, изолятор выполнен из термостойкого материала, что обеспечивает высокую механическую стойкость и стабильность электрических параметров в жёстких условиях. Изделие рассчитано на следующие внешние воздействия:

• синусоидальная вибрация в диапазоне от 1 до 5000–10000 Гц с ускорением до 30–100 g (приблизительно 300–1000 метров на секунду в квадрате);
• многократный механический удар с ускорением до 1500 метров на секунду в квадрате (около 150 g);
• одиночный механический удар с ускорением до 10000 метров на секунду в квадрате (около 1000 g);
• линейное ускорение до 2000 метров на секунду в квадрате (около 200 g).

Рабочий диапазон температур окружающей среды составляет от минус 60 до плюс 100 градусов Цельсия. Допустимая смена температур расширена от минус 60 до плюс 180 градусов Цельсия. Срок сохраняемости изделия достигает 20 лет, что подтверждает длительную стабильность характеристик при хранении и эксплуатации.

Область применения

Благодаря пылебрызгозащищённому исполнению, металлическому корпусу и термостойкому изолятору разъём 2РТТ48БПН26Г29В востребован в аппаратуре, эксплуатируемой в условиях повышенной вибрации, ударных нагрузок и значительных перепадов температур. Изделие устанавливается на панели и шасси приборов, обеспечивая разъёмное соединение с неэкранированным кабелем через прямой патрубок.

Типовые сферы применения включают электронную аппаратуру общего и специального назначения, контрольно-измерительные приборы, связное и радиотехническое оборудование. Замена блочной розетки ШР48ПК26НГ2 на 2РТТ48БПН26Г29В производится без изменения монтажных отверстий при совпадении посадочных размеров серии 48.
