Назначение изделия

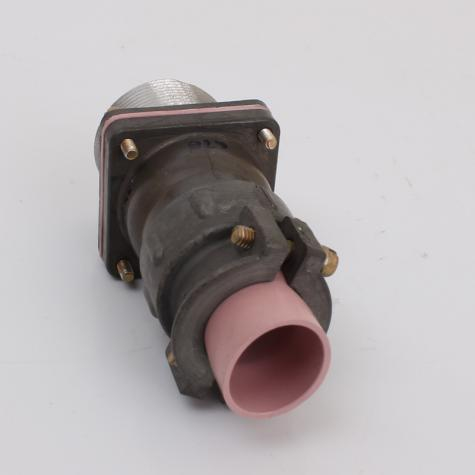

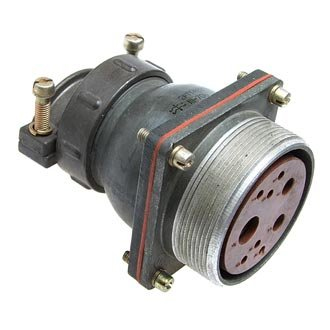

2РТТ48БПН26Г29В представляет собой блочную приборную розетку цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном значении рабочего напряжения до 700–850 В. Розетка рассчитана на установку в блочные конструкции радиоэлектронной аппаратуры, распределительных устройств и промышленного оборудования, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействиям.

Соединитель применяется в составе электротехнических комплексов, контрольно-измерительных систем, аппаратуры связи и силовых цепей. Благодаря пылевлагозащищённому исполнению и расширенному температурному диапазону розетка подходит для эксплуатации как в отапливаемых помещениях, так и в неотапливаемых отсеках, на открытых площадках под навесом и в условиях умеренно агрессивных сред.

Технические особенности и подтверждённые характеристики

Изделие имеет условный размер корпуса 48 и оснащено 26 контактами. Тип присоединения проводов — пайка, что обеспечивает стабильное переходное сопротивление и высокую виброустойчивость монтажа. Корпус выполнен в приборном исполнении без патрубка, что упрощает установку в блочные панели и монтажные ниши.

Электрические параметры

• Максимальное рабочее напряжение постоянного тока — 700 В.
• Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции — не менее 1000 МОм.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — не менее 500 циклов.

Устойчивость к внешним воздействиям

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допустимая смена температур — до плюс 180 градусов Цельсия.
• Синусоидальная вибрация — от 1 до 10000 Гц с ускорением 100 метров на секунду в квадрате (10 g).
• Механические удары многократного действия — до 10000 метров на секунду в квадрате (1000 g).
• Линейное ускорение — 2000 метров на секунду в квадрате (200 g).

Совместимость и нормативная документация

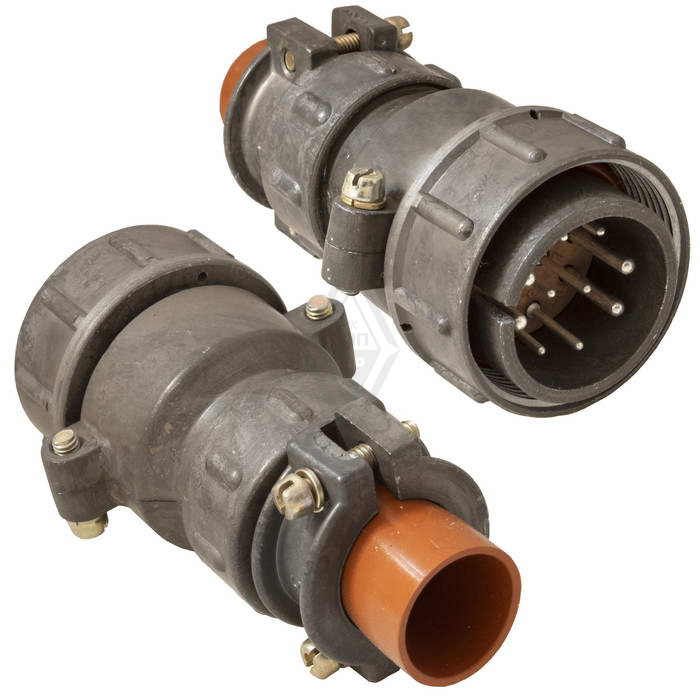

2РТТ48БПН26Г29В является прямой заменой розетке ШР48ПК26НГ2 в блочном исполнении. Изделие взаимосовместимо с вилками серий ШР и 2РТ по соответствующим техническим условиям, что позволяет использовать его при ремонте, модернизации и комплектации оборудования без изменения ответных частей разъёмов.

Розетка изготовлена в общепромышленном исполнении по ТУ 6313-022-61929916-2015. На изделие оформлен сертификат соответствия ЕАЭС RU C-RU.АБ53.В.00929/21, подтверждающий соответствие требованиям технических регламентов Евразийского экономического союза.

Благодаря сочетанию высоких электрических характеристик, механической прочности и совместимости с распространёнными сериями соединителей, данная розетка является надёжным решением для ответственных применений в промышленной электронике и электротехнике.
