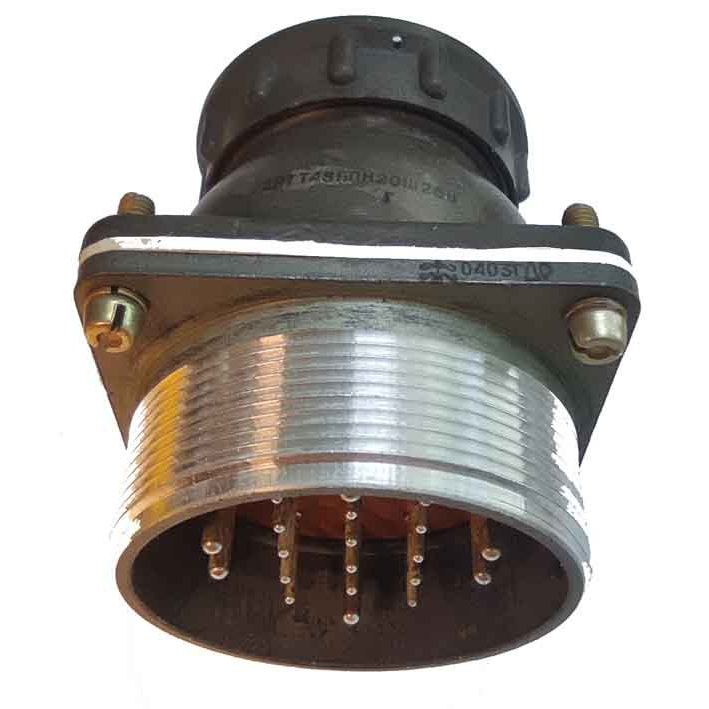

2РТТ48БПН20Ш28В 2015г «5» Элекон

Цена:

4300 ₽

В наличии: 30 шт.

Производитель: Элекон

Технические характеристики

2РТТ48БПН20Ш28В «Элекон» — это цилиндрический низкочастотный соединитель (вилка) серии 2РТТ, выпускаемый российской компанией «Элекон» для работы в электрических цепях постоянного и переменного тока. Он относится к классу пылебрызгозащищённых и теплостойких разъёмов, применяемых в приборах и аппаратуре, эксплуатируемой в жёстких условиях.

Соединитель предназначен для соединения электрических цепей постоянного и переменного тока частотой до десятков МГц (в зависимости от варианта серии 2РТТ) при напряжениях до 850 В постоянного тока. Его используют в авиационной, радиоэлектронной и специальной аппаратуре, где требуется высокая надёжность при вибрации, перепадах температуры и загрязнённости.

Максимальное рабочее напряжение постоянного тока — не более 850 В (амплитудное значение).
Рабочий ток на контакты: до 20 А для диаметра 1,5 мм и до 35 А для диаметра 2,5 мм; суммарная токовая нагрузка на весь соединитель — до 290 А.
Покрытие токоведущих контактов — серебро, что обеспечивает низкое сопротивление и хорошую стабильность переходного сопротивления.
Сопротивление контактов: не более 2,5 мОм при диаметре 1,5 мм и не более 1 мОм при 2,5 мм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Рабочий диапазон температур окружающей среды — обычно от примерно −60 °C до +100 °C, что позволяет использовать разъём во всеклиматическом исполнении.
Устойчивость к повышенной влажности (до 98% при +40 °C), низкому атмосферному давлению (до порядка 1,3·10⁻⁴ Па) и синусоидальной вибрации с частотами от 1 до 5000 Гц.
Количество циклов сочленения‑расчленения — не менее 500, минимальная наработка — порядка 1000 часов.

Типоразмер корпуса 20Ш28В указывает на цилиндрический корпус с определённым диаметром и длиной, а также на наличие шпонки для поляризации.
Вилка выполнена с пылебрызгозащитным исполнением, что уменьшает вероятность попадания влаги и пыли в зону контактов.
Конструкция позволяет использовать изделие как приборный разъём, при необходимости монтируя его на панели или кабельных переплетах.

Описание

2РТТ48БПН20Ш28В

2РТТ48БПН20Ш28В: надежный разъем для промышленного оборудования

Разъем 2РТТ48БПН20Ш28В относится к серии электрических соединителей, применяемых в промышленной технике, системах автоматизации, приборостроении, энергетическом и транспортном оборудовании. Такие разъемы предназначены для формирования надежного разъемного соединения между кабельными линиями, аппаратурой и отдельными узлами сложных электрических систем.

Конструкция 2РТТ48БПН20Ш28В рассчитана на эксплуатацию в условиях, где особенно важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям. Разъем может использоваться при монтаже шкафов управления, измерительных комплексов, систем связи, оборудования специального назначения и производственных установок.

Особенности разъема

Маркировка 2РТТ48БПН20Ш28В указывает на принадлежность изделия к определенному конструктивному исполнению серии. Подобные соединители обычно выбирают с учетом типа контактов, схемы их расположения, способа сочленения, варианта монтажа и требований к защите электрической цепи.

Ключевые преимущества применения разъема:

Надежное соединение электрических цепей в составе оборудования.
Удобство многократного подключения и отключения кабельных сборок.
Компактная интеграция в приборные панели, корпуса и коммутационные узлы.
Устойчивость к вибрационным и механическим нагрузкам при корректной установке.
Возможность применения в составе сложных многоконтактных систем.
Упорядоченная коммутация сигнальных, управляющих и питающих линий.

Где применяется 2РТТ48БПН20Ш28В

Соединители данного типа востребованы в отраслях, где оборудование работает в непрерывном режиме и требует высокой надежности электрических соединений. 2РТТ48БПН20Ш28В может применяться при изготовлении, модернизации и ремонте следующих систем:

Промышленные станки и автоматизированные производственные линии.
Контрольно-измерительные приборы и испытательные стенды.
Электротехнические шкафы, пульты и системы управления.
Оборудование для энергетики и распределения электроэнергии.
Транспортная, авиационная и специальная техника.
Телеметрические, связные и навигационные комплексы.
Кабельные сборки для приборостроения и машиностроения.

На что обратить внимание при подборе

При выборе разъема 2РТТ48БПН20Ш28В важно сверить маркировку с требованиями конкретного оборудования. Даже внешне похожие изделия могут различаться по числу контактов, их расположению, типу ответной части, исполнению корпуса и допустимым условиям эксплуатации.

Перед монтажом рекомендуется проверить:

Полное обозначение разъема и соответствие конструкторской документации.
Совместимость с ответной частью соединителя.
Назначение и распиновку контактов.
Диаметр и тип подключаемого кабеля.
Требования к фиксации, герметизации и экранированию.
Условия эксплуатации: температуру, вибрации, влажность, пыль и возможные механические воздействия.

Значение качественного монтажа

Даже надежный промышленный разъем требует аккуратной установки. Ошибки при обжиме, пайке, маркировке проводов или сборке кабельной части могут привести к нестабильному контакту, сбоям сигналов и осложнению диагностики оборудования. Поэтому при работе с 2РТТ48БПН20Ш28В важно соблюдать технологию монтажа, контролировать правильность соединения контактов и проводить проверку электрических цепей после сборки.

2РТТ48БПН20Ш28В остается актуальным решением для формирования долговечных и обслуживаемых соединений в профессиональной электротехнике. Его использование помогает организовать понятную коммутацию, повысить надежность кабельных линий и упростить техническое обслуживание оборудования.
