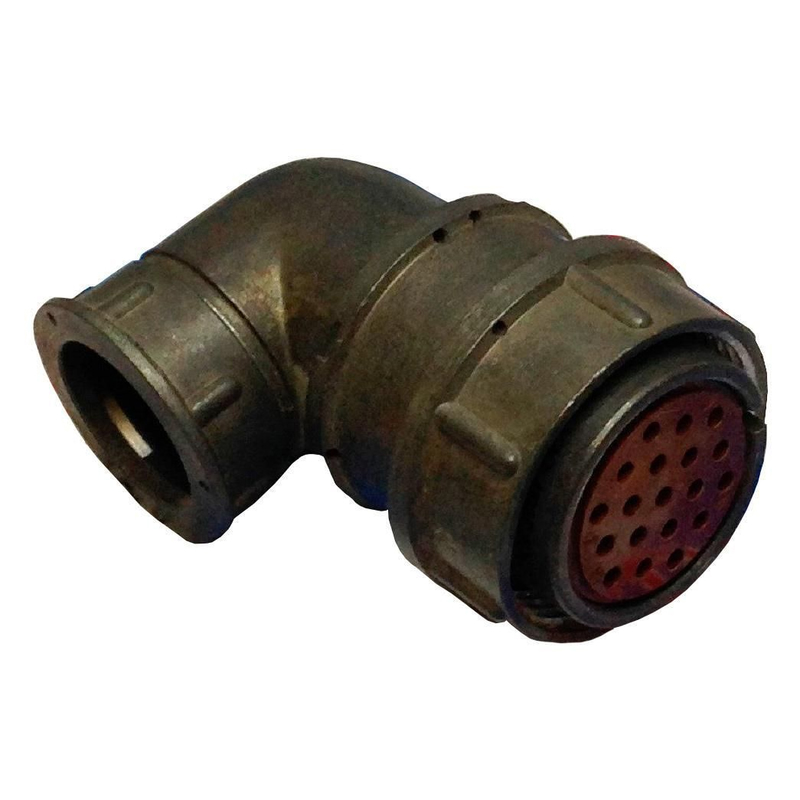

2РТТ48БПН20Г28В: приборная розетка для многоконтактных электрических соединений

2РТТ48БПН20Г28В — низкочастотный цилиндрический соединитель серии 2РТТ, выполненный в виде блочной приборной розетки с прямым патрубком и гайкой для неэкранированного кабеля. Разъём предназначен для создания надёжных разъёмных соединений в цепях постоянного и переменного тока промышленного, специального и приборного оборудования.

Конструкция рассчитана на применение в условиях вибрационных, ударных и климатических воздействий. Резьбовое сочленение обеспечивает прочную фиксацию с ответной частью, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Расшифровка обозначения

Маркировка 2РТТ48БПН20Г28В содержит ключевые сведения об исполнении изделия:

Таким образом, разъём 2РТТ48БПН20Г28В объединяет в одном корпусе сигнальные и силовые контактные группы. Такое решение удобно для оборудования, где через единый интерфейс необходимо передавать несколько управляющих, измерительных и питающих цепей.

Основные характеристики

Для контактного сочетания 20Г28 предусмотрено 20 контактов двух типоразмеров:

• 14 контактов диаметром 1,5 мм;

• 6 контактов диаметром 2,5 мм;

• допустимый ток на контакт диаметром 1,5 мм — до 20 А;

• допустимый ток на контакт диаметром 2,5 мм — до 35 А;

• суммарная токовая нагрузка — до 290 А;

• амплитудное значение напряжения цепи — до 850 В;

• сопротивление контакта — не более 2,5 мОм для контактов Ø1,5 мм и не более 1 мОм для контактов Ø2,5 мм;

• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;

• ресурс сочленений и расчленений — 500 циклов;

• минимальная наработка — 1000 часов.

Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильных электрических параметров соединения.

Особенности конструкции и эксплуатации

Розетка 2РТТ48БПН20Г28В относится к негерметичным соединителям. Она применяется преимущественно для внутреннего монтажа внутри корпусов, шкафов, стоек, агрегатов и другой аппаратуры, где разъём защищён от прямого попадания влаги и загрязнений.

Всеклиматическое исполнение позволяет использовать изделие в широком диапазоне температур: от −60 °C до +100 °C. Соединитель рассчитан на воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, а также на значительные ударные нагрузки.

Прямой патрубок упрощает ввод кабеля по оси разъёма, а гайка исполнения «Н» рассчитана на монтаж неэкранированного кабеля. Для линий, где требуется экранирование от электромагнитных помех, обычно выбирают соответствующие варианты с исполнением патрубка и гайки для экранированного кабеля.

Применение 2РТТ48БПН20Г28В

Многоконтактная розетка 2РТТ48БПН20Г28В может применяться в следующих системах:

• промышленная автоматика и шкафное оборудование;

• системы управления электроприводами;

• измерительные комплексы и испытательные стенды;

• энергетическое и преобразовательное оборудование;

• подвижная, специальная и транспортная техника;

• приборостроение, станочное оборудование и системы телемеханики;

• комплексы, где требуется комбинированная передача силовых и сигнальных цепей.

Соединители серии 2РТТ разработаны на базе решений 2РТ-А и ШР и указываются как взаимосочленяемые с рядом совместимых соединителей этих серий при соответствии исполнения и контактной схемы.

Итог

2РТТ48БПН20Г28В — это 20-контактная приборная розетка в корпусе условного размера 48, рассчитанная на ответственные многоконтактные соединения. Комбинация 14 контактов Ø1,5 мм и 6 контактов Ø2,5 мм, рабочее напряжение до 850 В, суммарная токовая нагрузка до 290 А, резьбовая фиксация и всеклиматическое исполнение делают этот разъём подходящим для промышленной и специализированной электротехнической аппаратуры.
