Назначение соединителя

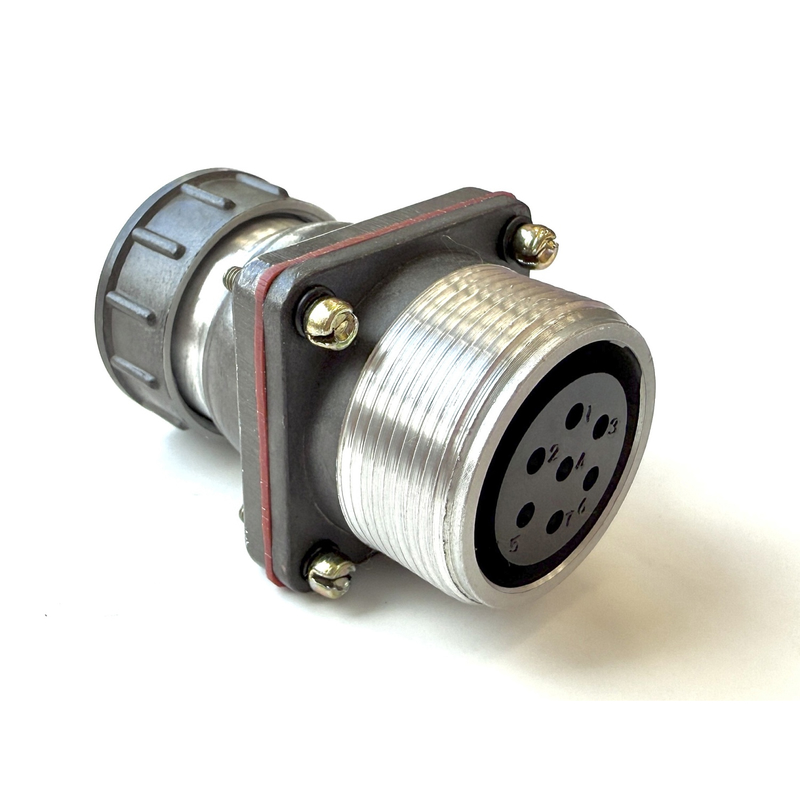

2РТТ48БПЭ9Ш27В Элекон «5» представляет собой цилиндрический низкочастотный теплостойкий соединитель, выполненный в виде блочной вилки с кабельным патрубком. Изделие произведено АО «Завод Элекон» и предназначено для коммутации электрических цепей постоянного, переменного тока частотой до 3 МГц, а также импульсных сигналов. Рабочее напряжение достигает 700–850 В по амплитудному значению, что позволяет применять разъём в аппаратуре с повышенными требованиями к электрической прочности изоляции.

Соединитель относится к категории 2РТТ48 и рассчитан на эксплуатацию в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Конструкция предусматривает девять контактов и условный размер корпуса 48 мм. Подключение проводников осуществляется методом пайки, что обеспечивает стабильное электрическое соединение и удобство монтажа в условиях производства или ремонта.

Подтверждённые особенности и технические параметры

Изделие обладает рядом характеристик, подтверждённых заводом-изготовителем и отражённых в сопроводительной документации. Среди них:

• количество контактов — 9;
• условный размер корпуса — 48 мм;
• способ монтажа — пайка проводов;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• допустимое число сочленений и расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• устойчивость к воздействию пыли и брызг;
• стойкость к специальным факторам;
• срок сохраняемости — не менее 15 лет.

Маркировка «5» обозначает приёмку завода Элекон и исполнение, которое может сопровождаться паспортом и плёночной упаковкой. Годы выпуска данной партии — 2017–2018, при этом характеристика «Год» в учётной карточке товара указана как 2015. Соединитель сохраняет работоспособность в жёстких климатических условиях, что подтверждает его пригодность для ответственных узлов аппаратуры.

Электрическая и механическая надёжность

Высокое сопротивление изоляции не менее 5000 МОм снижает риск токов утечки и повышает безопасность эксплуатации. Ресурс в 500 циклов сочленения и расчленения позволяет проводить многократное обслуживание и перекомпоновку блоков без потери качества контакта. Минимальная наработка 1000 часов гарантирует стабильную работу в течение длительного периода при соблюдении условий эксплуатации.

Применение

Соединитель используется как разъём общего назначения в радиоэлектронной и радиотехнической аппаратуре. Он подходит для построения межблочных соединений, подключения кабельных сборок и организации разъёмных электрических цепей в устройствах, работающих при напряжении до 700–850 В амплитудного значения. Теплостойкое исполнение допускает применение в оборудовании, подверженном повышенным температурам, а защищённость от пыли и брызг расширяет область использования до промышленных и полевых условий.

Благодаря сочетанию девяти контактов, паяного монтажа и корпуса 48 мм разъём востребован при ремонте и модернизации действующей техники, а также при комплектации новых изделий. Стабильные электрические параметры и длительный срок сохраняемости делают его практичным выбором для производственных задач и сервисного обслуживания.
