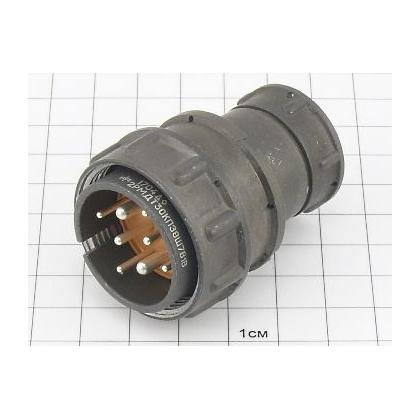

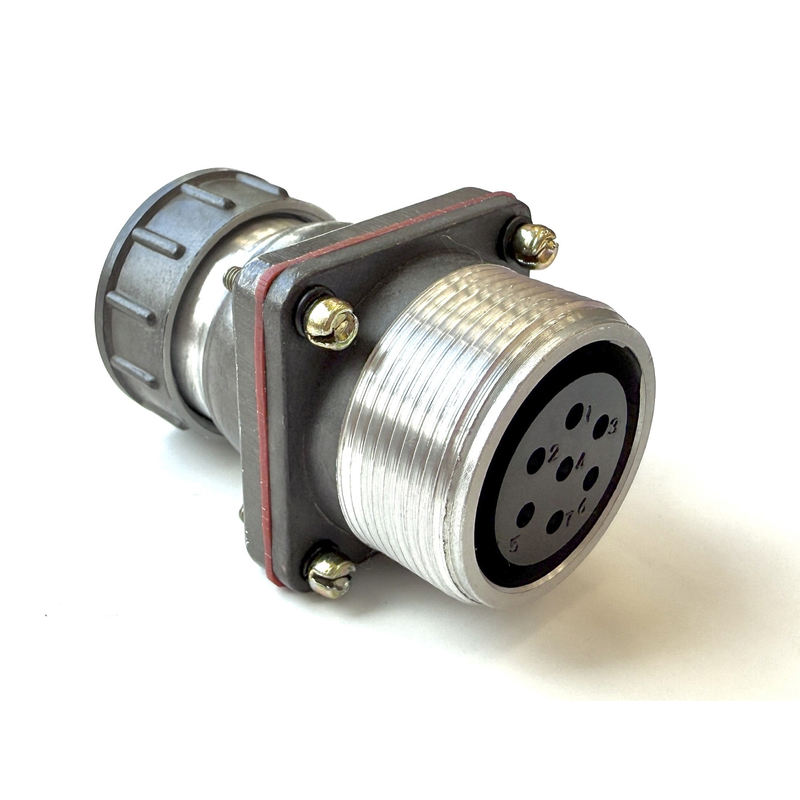

2РТТ48БПЭ9Ш27В — это блочный пылебрызгозащищенный цилиндрический низкочастотный электрический соединитель (вилка приборная). Он предназначен для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Расшифровка обозначения

• 2РТТ — тип соединителя (пылебрызгозащищенный).

• 48 — условный размер корпуса.

• Б — блочный вид корпуса (для монтажа на прибор или стенку).

• ПЭ — особенности патрубка и исполнения (прямой патрубок, экранированный).

• 9Ш27В — количество и тип контактов (9 контактов Ш-образной формы диаметром 2,7 мм?), всеклиматическое исполнение.

завод-производитель

Изготовлен заводом « Элекон» (или соответствует ТУ, связанным с этим производителем). Указание «2015г «5»» может относиться к году выпуска (2015) и модификации или партии («5»), как отмечено в описаниях аналогичных изделий.

Применение

Используется для внутреннего монтажа с экранированными и неэкранированными кабелями в приборах, устойчив к вибрациям (1–5000 Гц, до 30g), ударам (до 150g), температурам от -60 до +100 °C и пониженному давлению (1,3?10?? Па). Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро.

Основные характеристики

Соединители серии 2РТТ рассчитаны на 500 сочленений-расчленений, минимальную наработку 1000 часов, сопротивление изоляции не менее 5000 МОм, токовую нагрузку до 35 А на контакт ?2,5 мм.
