Назначение и область применения

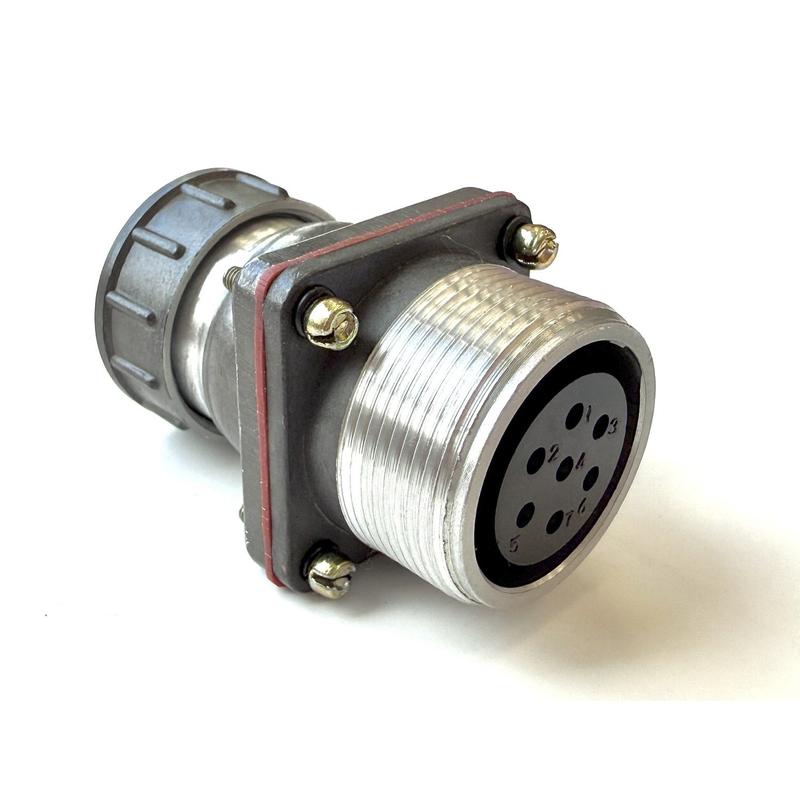

Блочная вилка 2РТТ48БПЭ9Ш26В Элекон «5» представляет собой цилиндрический теплостойкий пылебрызгозащищённый разъём общего назначения. Изделие предназначено для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц, а также в цепях импульсного тока. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Конструкция с кабельным патрубком обеспечивает удобный ввод и фиксацию кабеля, а теплостойкое исполнение позволяет эксплуатировать разъём в условиях повышенных температур. Пылебрызгозащищённое исполнение подтверждает пригодность изделия для жёстких условий эксплуатации, включая запылённые помещения и воздействие брызг.

Конструктивные особенности

Разъём относится к типу «вилка блочная с кабельным патрубком», что отражено в обозначении БП. Условный размер корпуса составляет 48. Изделие входит в серию цилиндрических теплостойких пылебрызгозащищённых разъёмов и выпускается под торговой маркой Элекон, вариант приёмки — «5».

Корпус разъёма выполнен в цилиндрическом форм-факторе, характерном для серии 2РТТ48. Кабельный патрубок рассчитан на подключение кабеля с последующей герметизацией места ввода. Конструкция обеспечивает механическую прочность соединения и защиту контактной группы от загрязнений и влаги в виде брызг.

Обозначение 2РТТ48БПЭ9Ш26В содержит информацию о серии, типе корпуса, исполнении и варианте покрытия. Изделие поставляется как самостоятельная единица и применяется в составе ответных частей разъёмного соединения соответствующей серии.

Применение и условия эксплуатации

Разъём используется в аппаратуре, где предъявляются требования к стабильности электрического контакта в условиях вибраций, перепадов температур, запылённости и воздействия брызг. Типовые области применения включают промышленное электрооборудование, измерительные приборы, блоки питания, коммутационную аппаратуру и радиоэлектронные устройства общего назначения.

Основные эксплуатационные характеристики

• Тип соединения: разъёмное, блочная вилка с кабельным патрубком
• Условный размер корпуса: 48
• Серия: 2РТТ48
• Исполнение: теплостойкое, пылебрызгозащищённое
• Рабочие токи: постоянный, переменный до 3 МГц, импульсный
• Вариант приёмки: «5»
• Производитель: Элекон
• Год выпуска в примерах: 2019–2020

Благодаря цилиндрической форме корпуса и кабельному патрубку разъём удобен при монтаже в ограниченном пространстве. Фиксация кабеля в патрубке снижает механическую нагрузку на контактные элементы и повышает долговечность соединения. Пылебрызгозащищённое исполнение позволяет применять изделие вне герметичных отсеков аппаратуры, где возможно попадание пыли или капель воды.

Особенности монтажа

При установке разъёма кабель вводится через патрубок и подключается к контактным выводам. После пайки или обжима контактов патрубок обеспечивает дополнительную фиксацию кабеля. Ответная часть выбирается из той же серии с учётом типа установки и условного размера корпуса 48. Для сохранения заявленных характеристик пылебрызгозащиты рекомендуется использовать кабели с наружным диаметром, соответствующим проходному сечению патрубка.

Изделие ориентировано на применение в составе серийной аппаратуры, где требуется воспроизводимость соединений и возможность оперативной замены блоков. Применение разъёма не ограничивается узким классом устройств: он подходит для любой радиоэлектронной техники, работающей в цепях указанных типов тока и частотного диапазона.
